十字穴付（+） なべタッピンねじ（2種ガイド付 BRP形 G=30）
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が4型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
228円 ( 251円 ) | 1日目 |
234円 ( 257円 ) | 1日目 |
255円 ( 281円 ) | 1日目 |
59円 ( 65円 ) | 1日目 |
詳細情報
基本情報
【ねじ山種類】タッピングねじ。
【詳細形状】なべ。
【取付穴形状】十字穴。
【基本形状】標準（丸）。
【材質】SUS304相当。
【表面処理】なし。
【先端形状】その他特殊形状。
【追加形状】標準。
【販売単位】バラ（1個から購入可能）。
【用途】標準。
【ねじの呼び（M）】4／4.5。
【長さL（mm）】50／60／70／75。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要
外形図
| 呼び径 | 4 | 4.5 | ||
|---|---|---|---|---|
| dk | 基準寸法 | 7.0 | 8.0 | |
| 許容差 | 0 -0.5 | 0 -0.6 | ||
| k | 基準寸法 | 2.6 | 2.9 | |
| 許容差 | ±0.15 | |||
| 十 字 穴 | m | 参考 | 4.2 | 4.6 |
| Q | 最大 | 2.03 | 2.43 | |
| 最小 | 1.45 | 1.84 | ||
| 十字穴の番号 | 2 | |||
| ガイド部 G | 約30 | |||
| d | 最大 | 4.0 | 4.5 | |
| 最小 | 3.85 | 4.35 | ||
| ねじの山数25.4mmに付き | 18 | 16 | ||

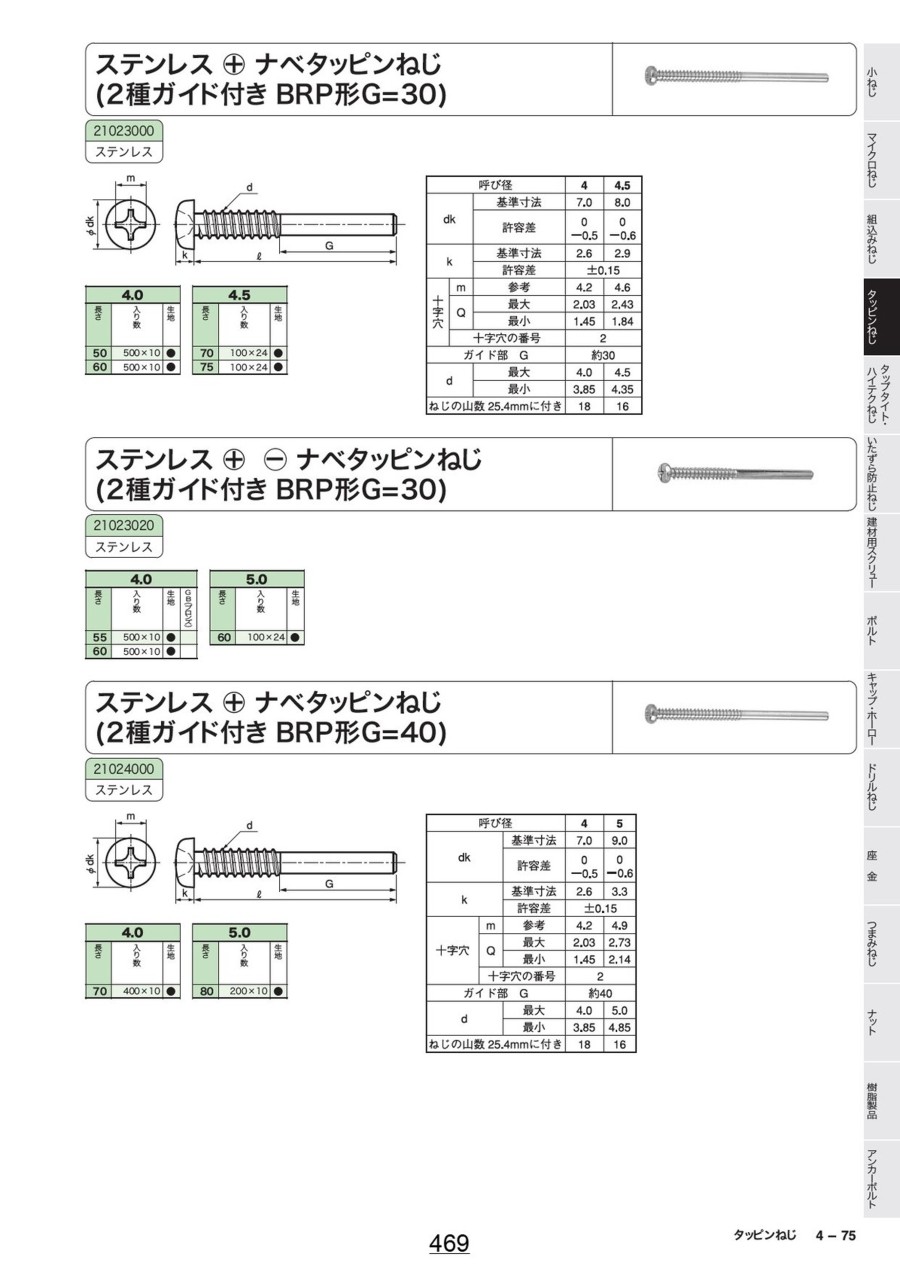

カタログ
