十字穴付（+） なべタッピンねじ（2種ガイド・ネック付 BNRP形 G=20）
- 通常単価(税別)
- 236円
- 税込単価
- 260円
通常出荷日：1日目
ガイド部分が先端20mm（G＝20）タイプですのでねじ効かせ部分が深い用です。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CSPPNSN20-SUS-TP5-45の仕様・寸法情報
詳細形状
なべ
ねじの呼び(M)
5
長さL(mm)
45
ねじ山種類
タッピングねじ
取付穴形状
十字穴
材質
[ステンレス] SUS304相当
表面処理
[なし] なし
先端形状
[その他特殊形状] その他特殊形状
基本形状
標準（丸）
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじM径
M5
サイズ（X表記）
M5X45
サイズ（-表記）
M5-45
詳細情報
基本情報
ガイド部分が先端20mm（G＝20）タイプですのでねじ効かせ部分が深い用です。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要
外形図
| 呼び径 | 5 | ||
|---|---|---|---|
| dk | 基準寸法 | 9.0 | |
| 許容差 | 0 -0.6 | ||
| k | 基準寸法 | 3.3 | |
| 許容差 | ±0.15 | ||
| 十字穴 | m | 参考 | 4.9 |
| Q | 最大 | 2.73 | |
| 最小 | 2.14 | ||
| 十字穴の番号 | 2 | ||
| ガイド部 G | 約20 | ||
| ねじ部 S | 約20 | ||
| d | 最大 | 5.0 | |
| 最小 | 4.85 | ||
| ねじの山数25.4mmに付き | 16 | ||

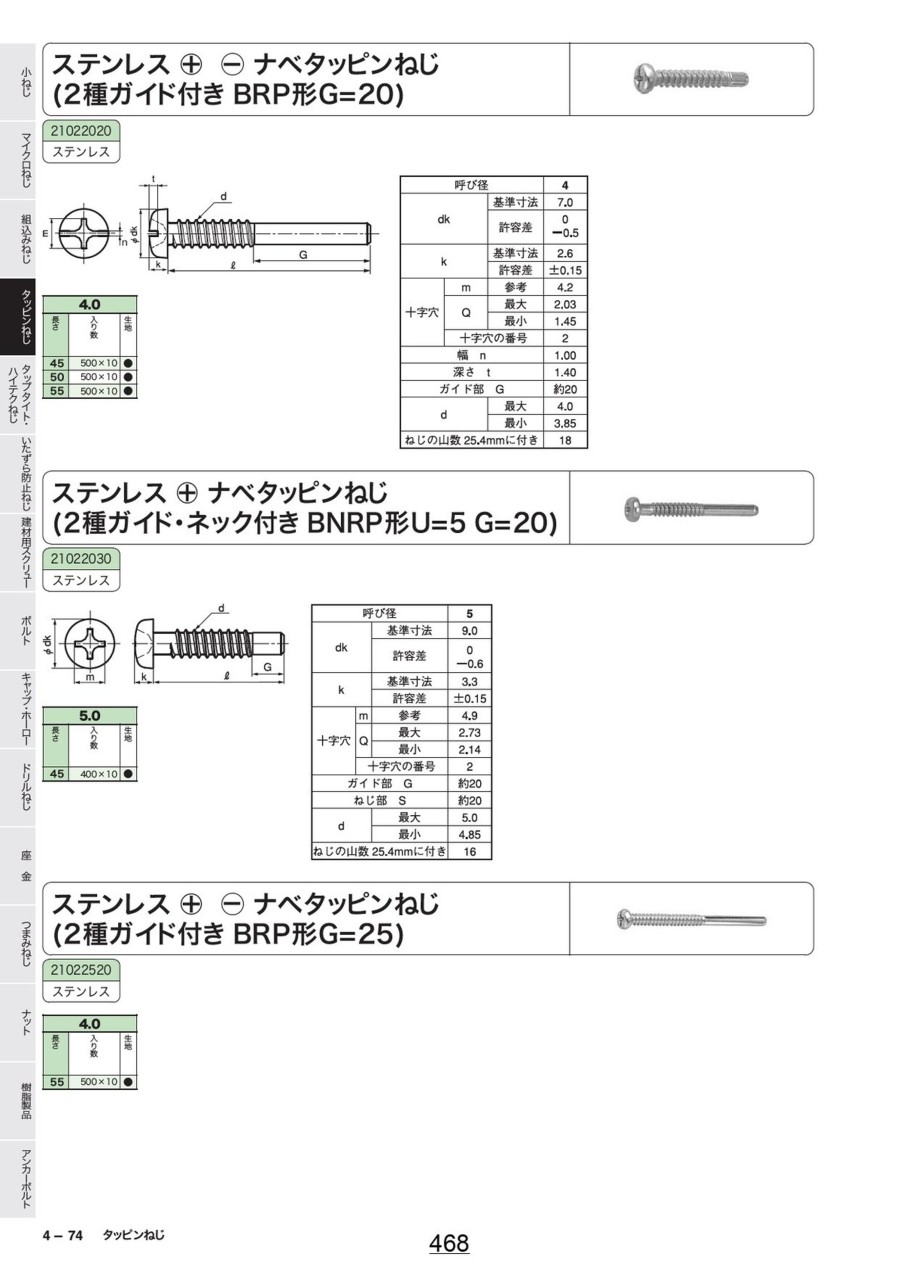

カタログ
