十字穴付（+） 丸タッピンねじ（1種 A形）
- 通常単価(税別)
- 210円
- 税込単価
- 231円
通常出荷日：1日目
1～1,000個入りの商品です。1～3種の中では一番ピッチが粗い商品です。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CSPBTS-SUS-TP4-16の仕様・寸法情報
詳細形状
ボタン
ねじの呼び(M)
4
長さL(mm)
16
ねじ山種類
タッピングねじ
取付穴形状
十字穴
材質
[ステンレス] SUS304相当
表面処理
[なし] なし
先端形状
[その他特殊形状] その他特殊形状
基本形状
標準（丸）
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじM径
M4
サイズ（X表記）
M4X16
サイズ（-表記）
M4-16
詳細情報
基本情報
1～1,000個入りの商品です。1～3種の中では一番ピッチが粗い商品です。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要
外形図
| 呼び径 | 4 | ||
|---|---|---|---|
| dk | 基準寸法 | 7 | |
| 許容差 | 0 -0.5 | ||
| k | 基準寸法 | 2.6 | |
| 許容差 | ±0.15 | ||
| 十字穴 | m | 参考 | 4.2 |
| Q | 最大 | 2.03 | |
| 最小 | 1.45 | ||
| 十字穴の番号 | 2 | ||
| r | 最大 | 0.5 | |
| d | 最大 | 4.15 | |
| 最小 | 4 | ||
| ねじの山数25.4mmに付き | 16 | ||

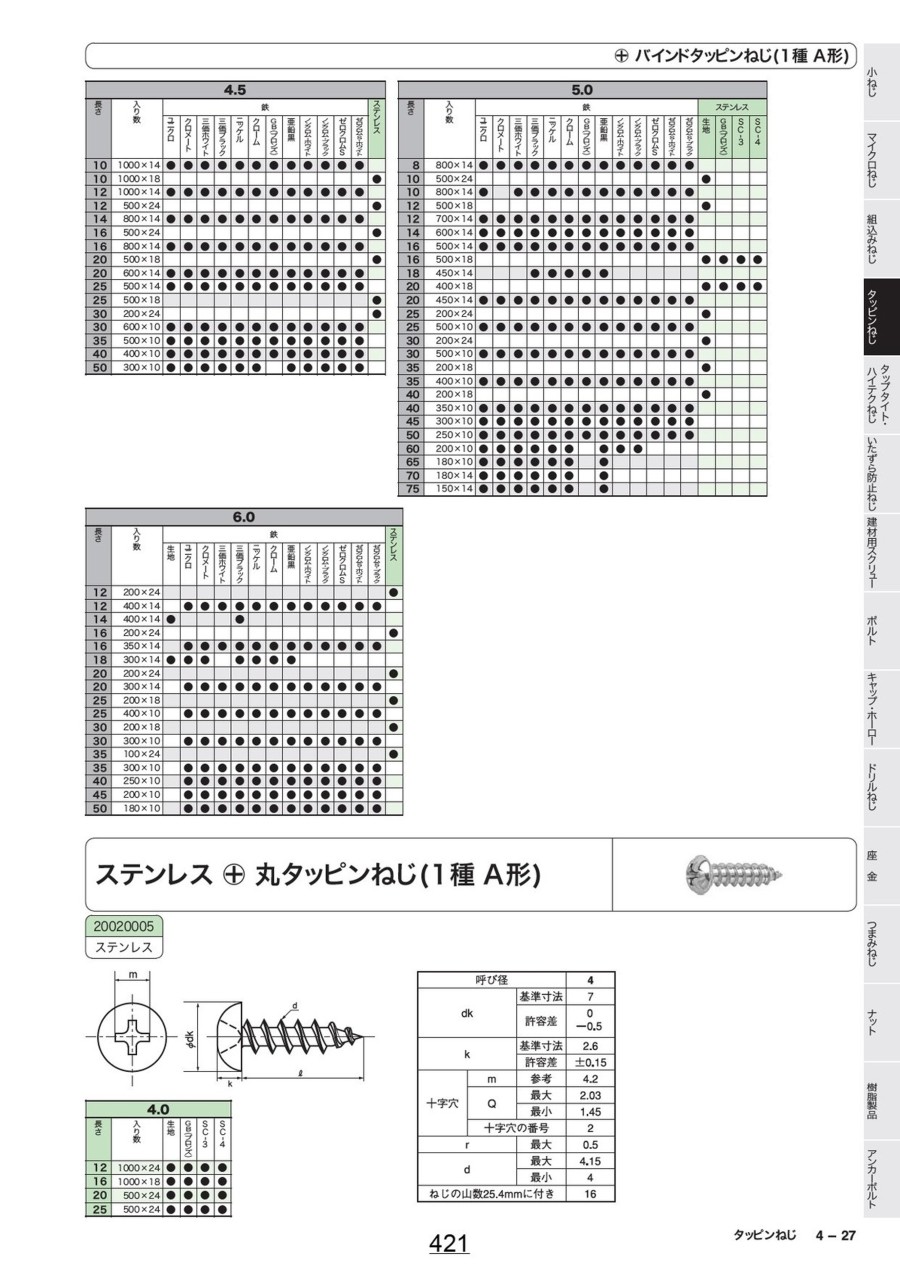

カタログ
