ステンレス 十字穴付 なべタッピンねじ（2種ガイド付き BRP形 G=15）
未確定：候補が3型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
214円 ( 235円 ) | 1日目 |
221円 ( 243円 ) | 1日目 |
224円 ( 246円 ) | 1日目 |
詳細情報
基本情報
ステンレス製JIS2種で、先端にねじ無ガイド付BRP形・皿頭形状のタッピングねじ。
【特長】
・ガイド部分が先端15mm（G=15）タイプ。
・アルミサッシの枠の組み立て時に使用。
・先端にねじの無いガイド（G）部分を、見づらい下穴個所に入れて位置決め役をする。
【用途】
・アルミサッシの枠の組み立て時に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
十字穴付 なべタッピングねじ 2種ガイド付き BRP形 G=15の商品概要
外形図
| 呼び径 | 4 | ||
|---|---|---|---|
| dk | 基準寸法 | 7.0 | |
| 許容差 | 0 -0.5 | ||
| k | 基準寸法 | 2.6 | |
| 許容差 | ±0.15 | ||
| 十 字 穴 | m | 参考 | 4.2 |
| Q | 最大 | 2.03 | |
| 最小 | 1.45 | ||
| 十字穴の番号 | 2 | ||
| ガイド部G | 約15 | ||
| d | 最大 | 4.0 | |
| 最小 | 3.85 | ||
| ねじの山数25.4mmに付き | 18 | ||

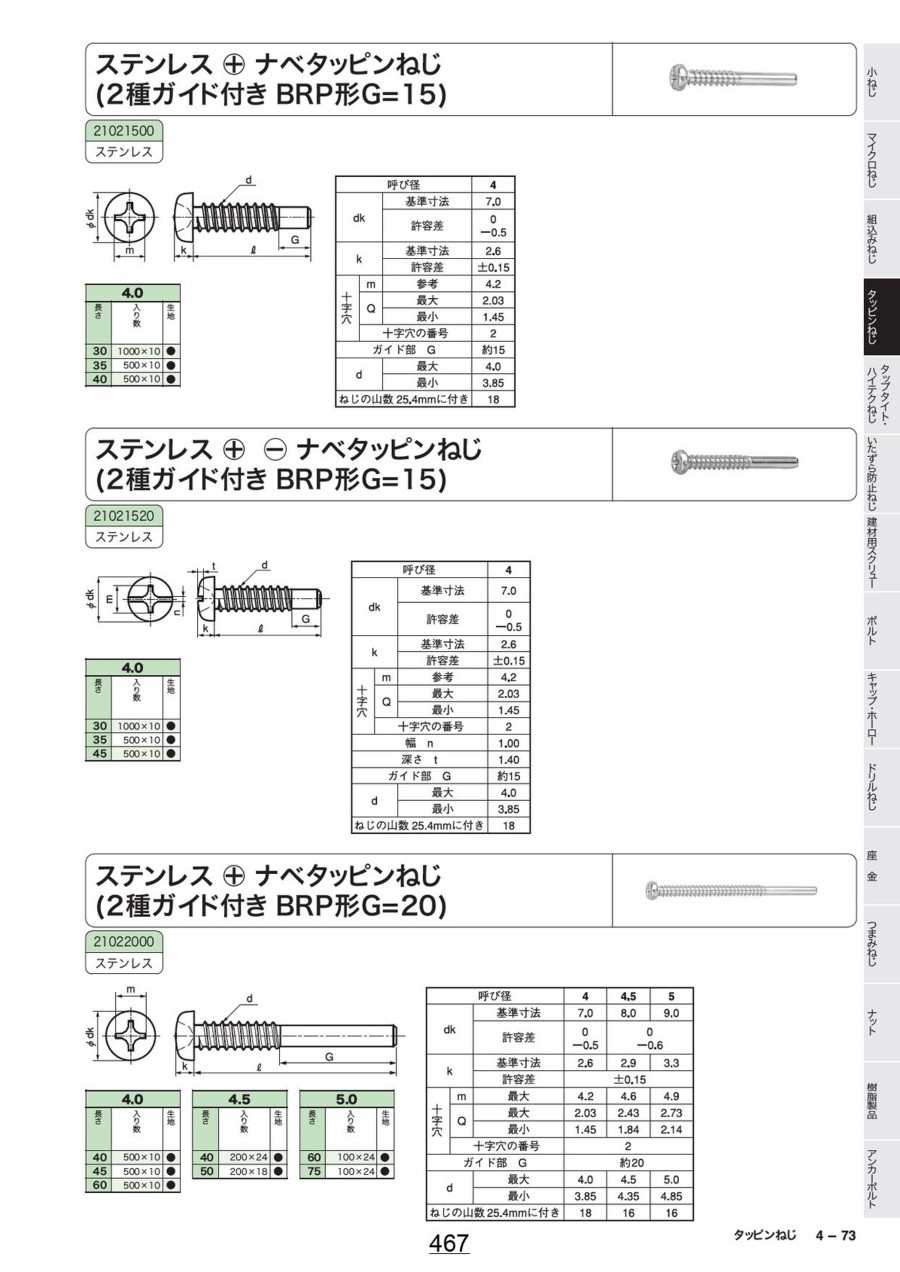

カタログ
商品担当おすすめ
ステンレス 十字穴付 なべタッピンねじ（2種ガイド付き BRP形 G=15）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
ステンレスです。
