16	[なし] なし	バラ(1個から購入可能)	M4X16	M4-16	-	10	1個
20	[なし] なし	バラ(1個から購入可能)	M4X20	M4-20	-	10	1個
25	[なし] なし	バラ(1個から購入可能)	M4X25	M4-25	-	10	1個
30	[なし] なし	バラ(1個から購入可能)	M4X30	M4-30	-	10	1個
35	[なし] なし	バラ(1個から購入可能)	M4X35	M4-35	-	10	1個
40	[なし] なし	バラ(1個から購入可能)	M4X40	M4-40	-	10	1個
16	[銅メッキ] ジャーマン・ブラウンメッキ	箱・パック	M4X16	M4-16	-	10	1パック 1000個入り
20	[銅メッキ] ジャーマン・ブラウンメッキ	箱・パック	M4X20	M4-20	-	10	1パック 1000個入り
25	[銅メッキ] ジャーマン・ブラウンメッキ	バラ(1個から購入可能)	M4X25	M4-25	-	10	1個
35	[銅メッキ] ジャーマン・ブラウンメッキ	箱・パック	M4X35	M4-35	-	10	1パック 500個入り
40	[銅メッキ] ジャーマン・ブラウンメッキ	バラ(1個から購入可能)	M4X40	M4-40	-	10	1個
16	[黒色塗装] 黒色塗装	箱・パック	M4X16	M4-16	BK処理（塗装よりも剝がれづらい）	10	1パック 1000個入り
20	[黒色塗装] 黒色塗装	バラ(1個から購入可能)	M4X20	M4-20	BK処理（塗装よりも剝がれづらい）	10	1個
25	[黒色塗装] 黒色塗装	箱・パック	M4X25	M4-25	BK処理（塗装よりも剝がれづらい）	10	1パック 1000個入り
30	[黒色塗装] 黒色塗装	バラ(1個から購入可能)	M4X30	M4-30	BK処理（塗装よりも剝がれづらい）	10	1個
40	[黒色塗装] 黒色塗装	バラ(1個から購入可能)	M4X40	M4-40	BK処理（塗装よりも剝がれづらい）	10	1個
16	[白色塗装] 頭部塗装（白）	箱・パック	M4X16	M4-16	-	10	1パック 1000個入り
20	[白色塗装] 頭部塗装（白）	箱・パック	M4X20	M4-20	-	10	1パック 1000個入り
35	[白色塗装] 頭部塗装（白）	箱・パック	M4X35	M4-35	-	10	1パック 500個入り
40	[白色塗装] 頭部塗装（白）	箱・パック	M4X40	M4-40	-	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

212円 ( 233円 )	1日目
211円 ( 232円 )	1日目
212円 ( 233円 )	1日目
215円 ( 237円 )	1日目
217円 ( 239円 )	1日目
218円 ( 240円 )	1日目
9,074円 ( 9,981円 )	1日目
8,624円 ( 9,486円 )	1日目
217円 ( 239円 )	1日目
6,956円 ( 7,652円 )	1日目
224円 ( 246円 )	1日目
10,321円 ( 11,353円 )	1日目
216円 ( 238円 )	1日目
11,241円 ( 12,365円 )	1日目
222円 ( 244円 )	1日目
227円 ( 250円 )	1日目
8,471円 ( 9,318円 )	1日目
8,143円 ( 8,957円 )	1日目
6,213円 ( 6,834円 )	1日目
6,416円 ( 7,058円 )	1日目

基本情報

【ねじ山種類】タッピングねじ。
【ねじの呼び（M）】4。
【詳細形状】低頭皿。
【取付穴形状】十字穴。
【基本形状】標準（丸）。
【材質】SUS304相当。
【先端形状】その他特殊形状。
【追加形状】標準。
【用途】標準。
【長さL（mm）】16／20／25／30／35／40／45／50。
【表面処理】なし／ジャーマン・ブラウンメッキ／黒色塗装／頭部塗装（白）／テンパーカラー／テンパーカラー（濃）。
【販売単位】バラ（1個から購入可能）／箱・パック。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

十字穴付（+）小頭皿タッピンねじの概要

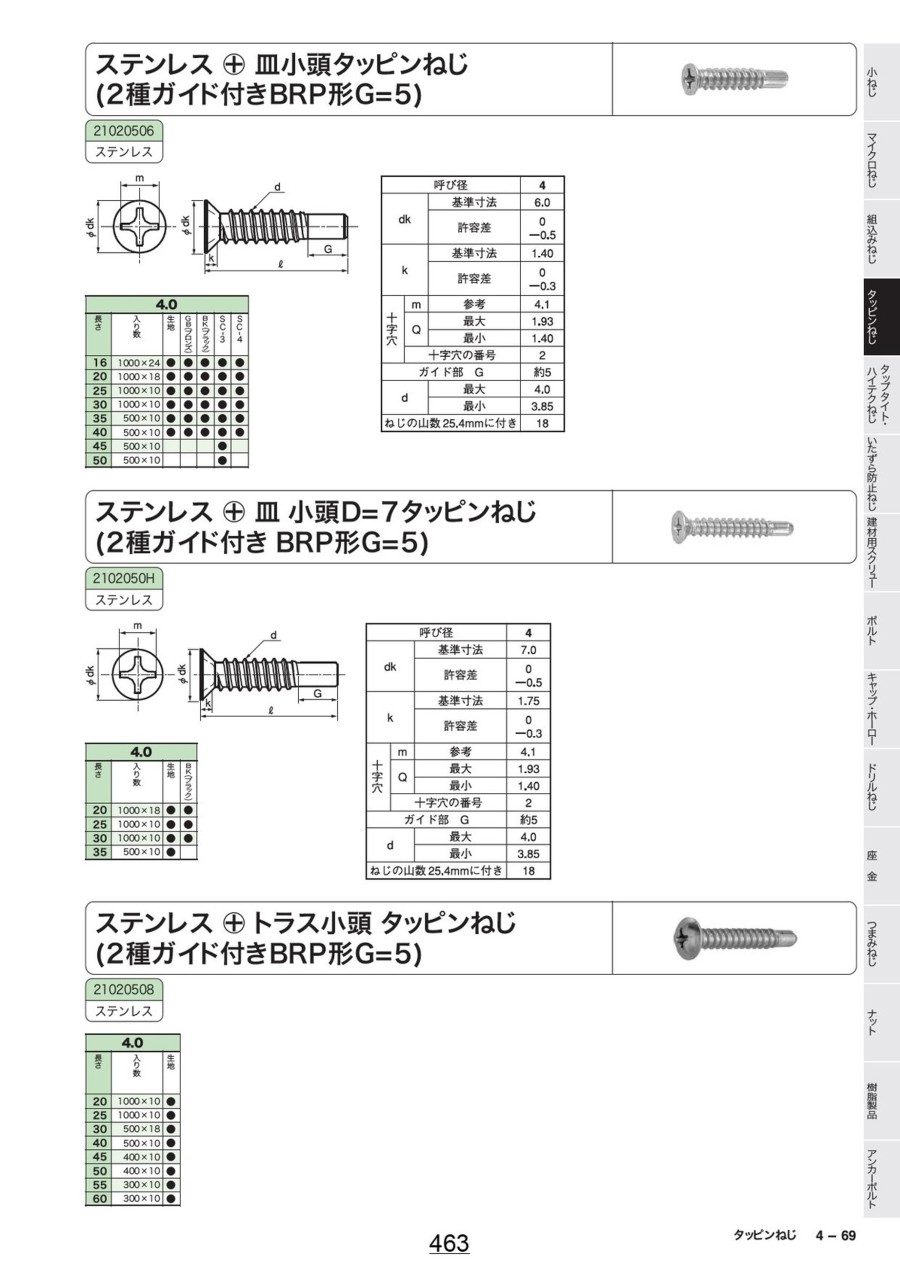

外形図

呼び径			4
dk	基準寸法		6.0
dk	許容差		0 -0.5
k	基準寸法		1.40
k	許容差		0 -0.3
十字穴	m	参考	4.1
	Q	最大	1.93
	Q	最小	1.40
	十字穴の番号		2
ガイド部 G			約5
d	最大		4.0
d	最小		3.85
ねじの山数25.4mmに付き			18

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
低頭六角穴付ボルト【メカニカル部品カタログ掲載】
ミスミ
ナット－単品販売－
ＳＵＮＣＯ
十字穴付（+）小頭皿タッピンねじ（2種ガイド付 BRP形 G=5 D=7）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
