十字穴付（+）六角アプセット I=3（SW+ISO W組込）【100～1500個入り】
- 通常単価(税別)
- 3,024円～7,927円
- 税込単価
- 3,326円～8,720円
六角頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
詳細情報を確認する未確定：候補が170型番あります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,886円 ( 8,675円 ) | 1日目 |
6,440円 ( 7,084円 ) | 1日目 |
6,664円 ( 7,330円 ) | 1日目 |
6,548円 ( 7,203円 ) | 1日目 |
5,622円 ( 6,184円 ) | 1日目 |
5,775円 ( 6,353円 ) | 1日目 |
5,617円 ( 6,179円 ) | 1日目 |
5,284円 ( 5,812円 ) | 1日目 |
5,348円 ( 5,883円 ) | 1日目 |
5,560円 ( 6,116円 ) | 1日目 |
5,605円 ( 6,166円 ) | 1日目 |
5,008円 ( 5,509円 ) | 1日目 |
4,470円 ( 4,917円 ) | 1日目 |
4,735円 ( 5,209円 ) | 1日目 |
6,019円 ( 6,621円 ) | 1日目 |
5,537円 ( 6,091円 ) | 1日目 |
5,798円 ( 6,378円 ) | 1日目 |
5,584円 ( 6,142円 ) | 1日目 |
4,886円 ( 5,375円 ) | 1日目 |
4,773円 ( 5,250円 ) | 1日目 |
6,354円 ( 6,989円 ) | 1日目 |
6,876円 ( 7,564円 ) | 1日目 |
6,515円 ( 7,167円 ) | 1日目 |
6,816円 ( 7,498円 ) | 1日目 |
5,453円 ( 5,998円 ) | 1日目 |
4,544円 ( 4,998円 ) | 1日目 |
7,168円 ( 7,885円 ) | 1日目 |
5,429円 ( 5,972円 ) | 1日目 |
7,927円 ( 8,720円 ) | 1日目 |
6,296円 ( 6,926円 ) | 1日目 |
5,154円 ( 5,669円 ) | 1日目 |
5,321円 ( 5,853円 ) | 1日目 |
4,875円 ( 5,363円 ) | 1日目 |
5,022円 ( 5,524円 ) | 1日目 |
5,217円 ( 5,739円 ) | 1日目 |
4,419円 ( 4,861円 ) | 1日目 |
5,118円 ( 5,630円 ) | 1日目 |
5,239円 ( 5,763円 ) | 1日目 |
4,500円 ( 4,950円 ) | 1日目 |
4,583円 ( 5,041円 ) | 1日目 |
4,359円 ( 4,795円 ) | 1日目 |
4,492円 ( 4,941円 ) | 1日目 |
4,233円 ( 4,656円 ) | 1日目 |
4,275円 ( 4,703円 ) | 1日目 |
5,698円 ( 6,268円 ) | 1日目 |
5,108円 ( 5,619円 ) | 1日目 |
5,009円 ( 5,510円 ) | 1日目 |
4,953円 ( 5,448円 ) | 1日目 |
4,487円 ( 4,936円 ) | 1日目 |
4,487円 ( 4,936円 ) | 1日目 |
4,001円 ( 4,401円 ) | 1日目 |
4,090円 ( 4,499円 ) | 1日目 |
4,173円 ( 4,590円 ) | 1日目 |
3,572円 ( 3,929円 ) | 1日目 |
3,784円 ( 4,162円 ) | 1日目 |
4,807円 ( 5,288円 ) | 1日目 |
4,425円 ( 4,868円 ) | 1日目 |
4,787円 ( 5,266円 ) | 1日目 |
4,005円 ( 4,406円 ) | 1日目 |
4,633円 ( 5,096円 ) | 1日目 |
詳細情報
基本情報
六角頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
| ねじの 呼び (ｄ) | K | S | e (約) | 十字穴 | 平座金 D1XT | ばね座金 d1 (最大) | a | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 番号 | m (参考) | |||||
| M3 | 2 | ± 0.1 | 5.5 | 0 -0.2 | 6.05 | 2 | 3.5 | 7x0.5 | 5.5 | 3.0 |
| M4 | 2.8 | 7 | 7.7 | 2 | 4 | 9x0.8 | 7 | 4.4 | ||
| M5 | 3.5 | ± 0.15 | 8 | 8.7 | 2 | 4.8 | 10x1.0 | 8.5 | 5.4 | |
| M6 | 4 | 10 | 10.9 | 3 | 6.2 | 12.5x1.6 | 11.5 | 6.9 | ||
| M8 | 5.5 | 13 | 0 -0.25 | 14.1 | 3 | 7.2 | 17x1.6 | 14.5 | 8.4 | |
| M10 | 7 | ±0.2 | 17 | 18.9 | 4 | 9.25 | 21x2.0 | 17.5 | 10.4 | |

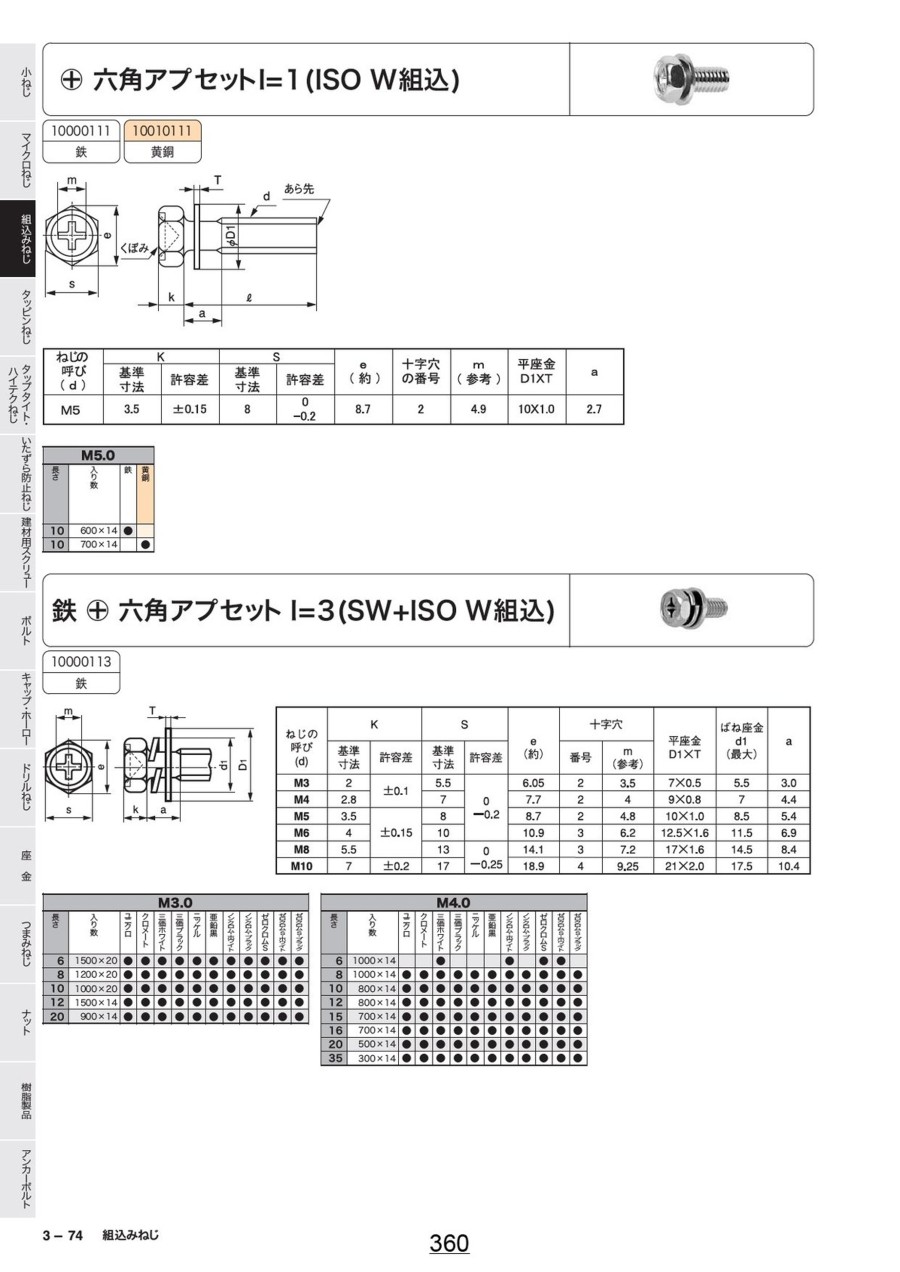

カタログ
