十字穴付（+）六角アプセット P=4（SW+JIS小形W組込）【1～1600個入り】
- 通常単価(税別)
- 70円～25,110円
- 税込単価
- 77円～27,621円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
六角頭形状のねじに、ばね+小形平座金が組込れてはずれない形状です。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が316型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
395円 ( 435円 ) | 1日目 |
24,003円 ( 26,403円 ) | 1日目 |
12,840円 ( 14,124円 ) | 1日目 |
13,360円 ( 14,696円 ) | 1日目 |
25,110円 ( 27,621円 ) | 1日目 |
22,500円 ( 24,750円 ) | 1日目 |
7,551円 ( 8,306円 ) | 1日目 |
8,060円 ( 8,866円 ) | 1日目 |
6,690円 ( 7,359円 ) | 1日目 |
6,520円 ( 7,172円 ) | 1日目 |
5,860円 ( 6,446円 ) | 1日目 |
4,641円 ( 5,105円 ) | 1日目 |
5,820円 ( 6,402円 ) | 1日目 |
5,710円 ( 6,281円 ) | 1日目 |
4,385円 ( 4,824円 ) | 1日目 |
6,790円 ( 7,469円 ) | 1日目 |
6,290円 ( 6,919円 ) | 1日目 |
5,820円 ( 6,402円 ) | 1日目 |
5,350円 ( 5,885円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
4,892円 ( 5,381円 ) | 1日目 |
5,021円 ( 5,523円 ) | 1日目 |
6,660円 ( 7,326円 ) | 1日目 |
6,000円 ( 6,600円 ) | 1日目 |
4,838円 ( 5,322円 ) | 1日目 |
5,058円 ( 5,564円 ) | 1日目 |
5,188円 ( 5,707円 ) | 1日目 |
4,596円 ( 5,056円 ) | 1日目 |
5,015円 ( 5,517円 ) | 1日目 |
6,430円 ( 7,073円 ) | 1日目 |
4,231円 ( 4,654円 ) | 1日目 |
6,060円 ( 6,666円 ) | 1日目 |
6,690円 ( 7,359円 ) | 1日目 |
6,330円 ( 6,963円 ) | 1日目 |
6,330円 ( 6,963円 ) | 1日目 |
6,330円 ( 6,963円 ) | 1日目 |
6,751円 ( 7,426円 ) | 1日目 |
6,690円 ( 7,359円 ) | 1日目 |
5,920円 ( 6,512円 ) | 1日目 |
6,190円 ( 6,809円 ) | 1日目 |
4,894円 ( 5,383円 ) | 1日目 |
6,680円 ( 7,348円 ) | 1日目 |
5,239円 ( 5,763円 ) | 1日目 |
4,284円 ( 4,712円 ) | 1日目 |
4,431円 ( 4,874円 ) | 1日目 |
4,080円 ( 4,488円 ) | 1日目 |
4,245円 ( 4,670円 ) | 1日目 |
4,411円 ( 4,852円 ) | 1日目 |
4,091円 ( 4,500円 ) | 1日目 |
3,498円 ( 3,848円 ) | 1日目 |
3,839円 ( 4,223円 ) | 1日目 |
3,643円 ( 4,007円 ) | 1日目 |
3,035円 ( 3,339円 ) | 1日目 |
4,814円 ( 5,295円 ) | 1日目 |
5,060円 ( 5,566円 ) | 1日目 |
5,820円 ( 6,402円 ) | 1日目 |
5,990円 ( 6,589円 ) | 1日目 |
4,850円 ( 5,335円 ) | 1日目 |
4,536円 ( 4,990円 ) | 在庫品1日目当日出荷可能 |
4,258円 ( 4,684円 ) | 1日目 |
詳細情報
基本情報
六角頭形状のねじに、ばね+小形平座金が組込れてはずれない形状です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
| ねじの 呼び (ｄ) | K | S | e (約) | 十字穴 | 平座金 D1×T | ばね座金 d1 (最大) | a | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 番号 | m (参考) | |||||
| M3 | 2 | ± 0.1 | 5.5 | 0 -0.2 | 6.05 | 2 | 3.5 | 6×0.5 | 5.5 | 3.0 |
| M4 | 2.8 | 7 | 7.7 | 2 | 4 | 8×0.5 | 7 | 4.1 | ||
| M5 | 3.5 | ± 0.15 | 8 | 8.7 | 2 | 4.8 | 10×0.8 | 8.5 | 5.2 | |
| M6 | 4 | 10 | 10.9 | 3 | 6.2 | 11.5×0.8 | 11.5 | 6.1 | ||
| M8 | 5.5 | 13 | 0 -0.25 | 14.1 | 3 | 7.2 | 16×1.2 | 14.5 | 8.0 | |

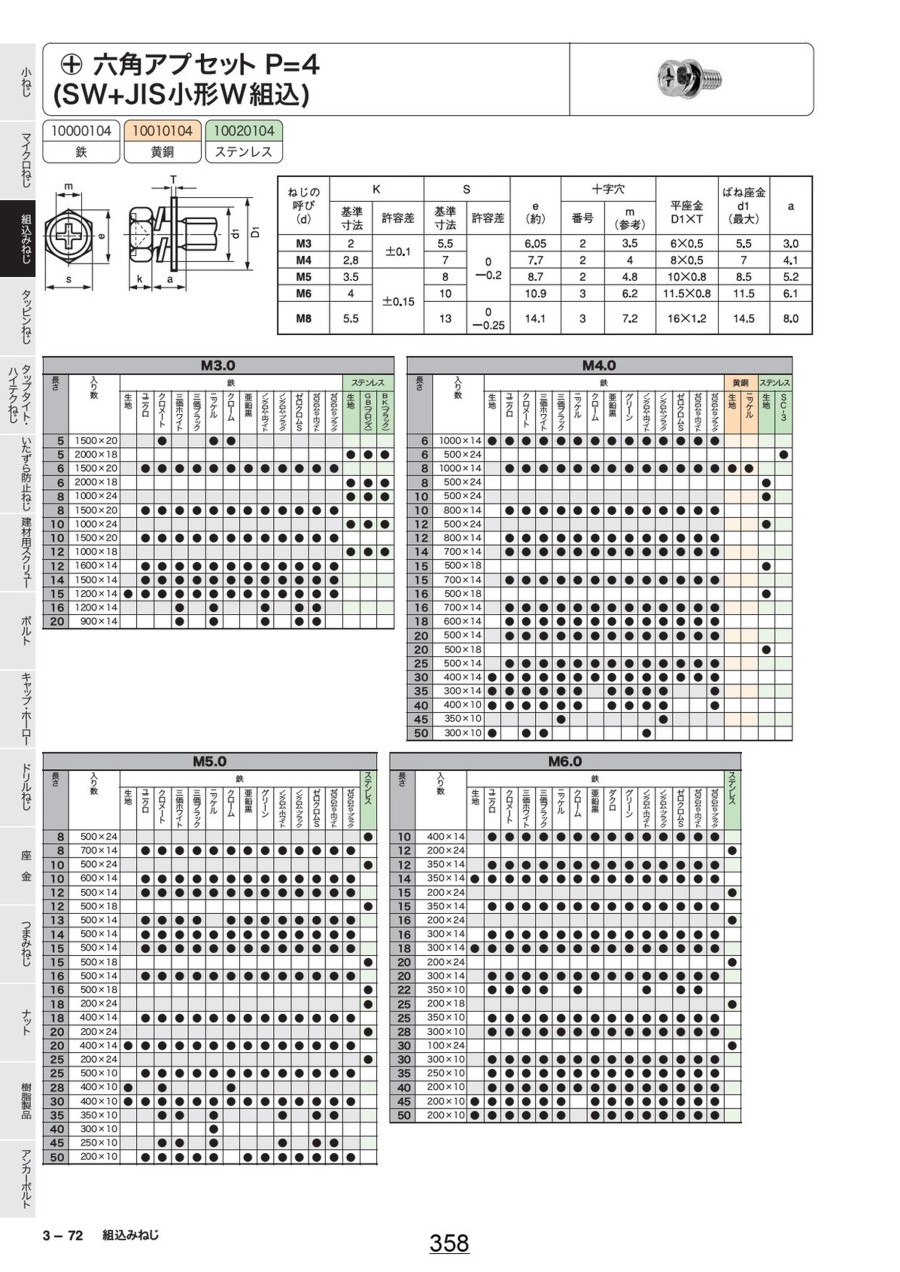

カタログ
