十字穴付（+）ナベ I=4（SW+ISO小形 W組込） 小ねじ【1～7000個入り】
- 通常単価(税別)
- 28円～41,386円
- 税込単価
- 31円～45,525円
通常出荷日：在庫品1日目～39日目一部当日出荷可能
なべ頭形状のねじに、ばね+小形平座金が組込れてはずれない形状です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が399型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
217円 ( 239円 ) | 1日目 |
28,315円 ( 31,147円 ) | 39日目 |
17,631円 ( 19,394円 ) | 1日目 |
20,617円 ( 22,679円 ) | 1日目 |
15,693円 ( 17,262円 ) | 1日目 |
39,193円 ( 43,112円 ) | 1日目 |
12,116円 ( 13,328円 ) | 1日目 |
20,404円 ( 22,444円 ) | 1日目 |
20,667円 ( 22,734円 ) | 1日目 |
208円 ( 229円 ) | 1日目 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 1日目 |
12,962円 ( 14,258円 ) | 1日目 |
20,647円 ( 22,712円 ) | 1日目 |
17,135円 ( 18,849円 ) | 1日目 |
24,189円 ( 26,608円 ) | 1日目 |
16,127円 ( 17,740円 ) | 1日目 |
28円 ( 31円 ) | 1日目 |
17,200円 ( 18,920円 ) | 1日目 |
17,017円 ( 18,719円 ) | 1日目 |
17,738円 ( 19,512円 ) | 1日目 |
12,348円 ( 13,583円 ) | 1日目 |
13,140円 ( 14,454円 ) | 1日目 |
13,944円 ( 15,338円 ) | 1日目 |
11,847円 ( 13,032円 ) | 1日目 |
11,396円 ( 12,536円 ) | 1日目 |
12,404円 ( 13,644円 ) | 1日目 |
17,997円 ( 19,797円 ) | 1日目 |
15,638円 ( 17,202円 ) | 1日目 |
15,838円 ( 17,422円 ) | 1日目 |
16,980円 ( 18,678円 ) | 1日目 |
15,327円 ( 16,860円 ) | 1日目 |
14,400円 ( 15,840円 ) | 1日目 |
27,893円 ( 30,682円 ) | 1日目 |
17,346円 ( 19,081円 ) | 1日目 |
17,346円 ( 19,081円 ) | 1日目 |
13,230円 ( 14,553円 ) | 1日目 |
12,882円 ( 14,170円 ) | 1日目 |
13,242円 ( 14,566円 ) | 1日目 |
9,167円 ( 10,084円 ) | 1日目 |
8,854円 ( 9,739円 ) | 1日目 |
15,034円 ( 16,537円 ) | 1日目 |
11,683円 ( 12,851円 ) | 1日目 |
11,683円 ( 12,851円 ) | 1日目 |
8,600円 ( 9,460円 ) | 1日目 |
7,965円 ( 8,762円 ) | 1日目 |
7,759円 ( 8,535円 ) | 1日目 |
6,444円 ( 7,088円 ) | 1日目 |
7,625円 ( 8,388円 ) | 1日目 |
6,971円 ( 7,668円 ) | 1日目 |
6,418円 ( 7,060円 ) | 1日目 |
6,428円 ( 7,071円 ) | 1日目 |
8,580円 ( 9,438円 ) | 1日目 |
5,645円 ( 6,210円 ) | 1日目 |
5,372円 ( 5,909円 ) | 1日目 |
4,638円 ( 5,102円 ) | 1日目 |
4,500円 ( 4,950円 ) | 1日目 |
4,674円 ( 5,141円 ) | 1日目 |
4,298円 ( 4,728円 ) | 1日目 |
4,576円 ( 5,034円 ) | 1日目 |
詳細情報
基本情報
なべ頭形状のねじに、ばね+小形平座金が組込れてはずれない形状です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

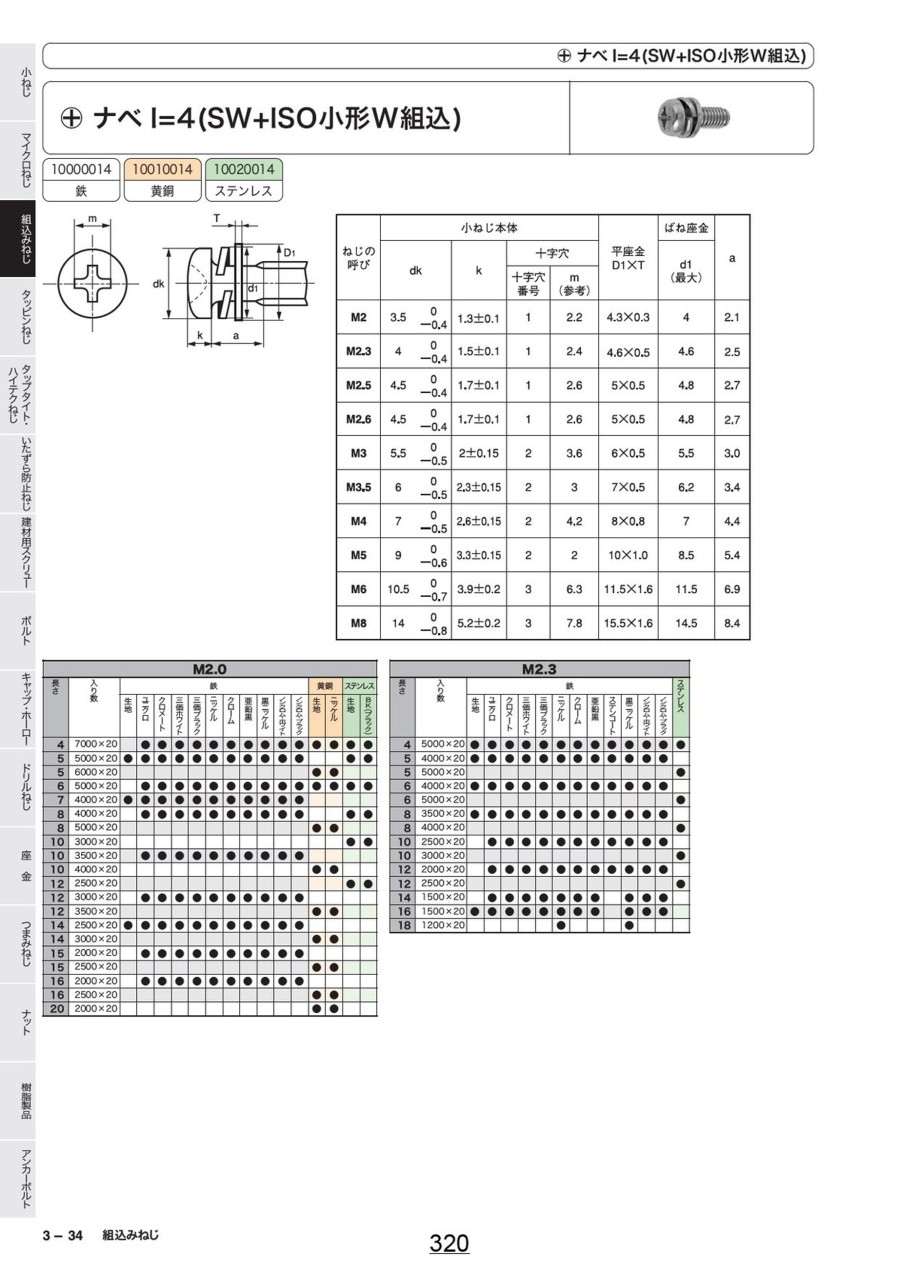

外形図
規格表
| ねじの 呼び | 小ねじ本体 | 平座金 D1XT | ばね座金 | a | ||||
|---|---|---|---|---|---|---|---|---|
| ｄｋ | ｋ | 十字穴 | ｄ１ （最大） | |||||
| 十字穴 番号 | ｍ （参考） | |||||||
| M2 | 3.5 | 0 -0.4 | 1.3±0.1 | 1 | 2.2 | 4.3×0.3 | 4 | 2.1 |
| Ｍ2.3 | 4 | 0 -0.4 | 1.5±0.1 | 1 | 2.4 | 4.6×0.5 | 4.6 | 2.5 |
| M2.5 | 4.5 | 0 -0.4 | 1.7±0.1 | 1 | 2.6 | 5×0.5 | 4.8 | 2.7 |
| M2.6 | 4.5 | 0 -0.4 | 1.7±0.1 | 1 | 2.6 | 5×0.5 | 4.8 | 2.7 |
| M3 | 5.5 | 0 -0.5 | 2±0.15 | 2 | 3.6 | 6×0.5 | 5.5 | 3.0 |
| Ｍ3.5 | 6 | 0 -0.5 | 2.3±0.15 | 2 | 3.9 | 7×0.5 | 6.2 | 3.4 |
| M4 | 7 | 0 -0.5 | 2.6±0.15 | 2 | 4.2 | 8×0.8 | 7 | 4.4 |
| M5 | 9 | 0 -0.6 | 3.3±0.15 | 2 | 4.9 | 10×1.0 | 8.5 | 5.4 |
| M6 | 10.5 | 0 -0.7 | 3.9±0.2 | 3 | 6.3 | 11.5×1.6 | 11.5 | 6.9 |
| M8 | 14 | 0 -0.8 | 5.2±0.2 | 3 | 7.8 | 15.5×1.6 | 14.5 | 8.4 |
