冷間蝶ボルト Rタイプ【1～1000個入り】
- 通常単価(税別)
- 50円～43,615円特別価格
- 税込単価
- 55円～47,977円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【材質】SWCH相当/SUS304相当/スチール/ステンレス【表面処理】三価ブラック/三価ホワイト/ユ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（ドブメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が519型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,969円 ( 19,766円 ) | 1日目 |
16,429円 ( 18,072円 ) | 1日目 |
16,427円 ( 18,070円 ) | 1日目 |
16,427円 ( 18,070円 ) | 9日目 |
13,170円 ( 14,487円 ) | 9日目 |
13,649円 ( 15,014円 ) | 9日目 |
26,474円 ( 29,121円 ) | 1日目 |
374円 ( 411円 ) | 1日目 |
23,502円 ( 25,852円 ) | 1日目 |
20,244円 ( 22,268円 ) | 1日目 |
20,055円 ( 22,061円 ) | 1日目 |
18,279円 ( 20,107円 ) | 1日目 |
14,965円 ( 16,462円 ) | 1日目 |
14,014円 ( 15,415円 ) | 1日目 |
12,091円 ( 13,300円 ) | 1日目 |
25,542円 ( 28,096円 ) | 1日目 |
374円 ( 411円 ) | 1日目 |
21,835円 ( 24,019円 ) | 1日目 |
18,627円 ( 20,490円 ) | 1日目 |
18,812円 ( 20,693円 ) | 1日目 |
16,453円 ( 18,098円 ) | 1日目 |
13,535円 ( 14,889円 ) | 1日目 |
19,498円 ( 21,448円 ) | 1日目 |
350円 ( 385円 ) | 1日目 |
17,877円 ( 19,665円 ) | 1日目 |
14,681円 ( 16,149円 ) | 1日目 |
12,987円 ( 14,286円 ) | 1日目 |
11,134円 ( 12,247円 ) | 1日目 |
11,777円 ( 12,955円 ) | 1日目 |
9,539円 ( 10,493円 ) | 1日目 |
7,729円 ( 8,502円 ) | 1日目 |
14,840円 ( 16,324円 ) | 9日目 |
15,340円 ( 16,874円 ) | 1日目 |
18,400円 ( 20,240円 ) | 1日目 |
14,592円 ( 16,051円 ) | 1日目 |
16,523円 ( 18,175円 ) | 1日目 |
16,454円 ( 18,099円 ) | 1日目 |
13,919円 ( 15,311円 ) | 1日目 |
13,562円 ( 14,918円 ) | 1日目 |
12,168円 ( 13,385円 ) | 1日目 |
11,055円 ( 12,161円 ) | 1日目 |
10,977円 ( 12,075円 ) | 1日目 |
9,933円 ( 10,926円 ) | 1日目 |
10,115円 ( 11,127円 ) | 1日目 |
16,290円 ( 17,919円 ) | 1日目 |
17,280円 ( 19,008円 ) | 1日目 |
17,763円 ( 19,539円 ) | 1日目 |
14,306円 ( 15,737円 ) | 1日目 |
12,261円 ( 13,487円 ) | 1日目 |
14,910円 ( 16,401円 ) | 9日目 |
174円 ( 191円 ) | 1日目 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 1日目 |
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
85円 ( 94円 ) | 1日目 |
89円 ( 98円 ) | 1日目 |
詳細情報
基本情報
【材質】SWCH相当/SUS304相当/スチール/ステンレス
【表面処理】三価ブラック/三価ホワイト/ユニクロメッキ/溶融亜鉛メッキ/クロメートメッキ/グリーンクロメート/黒色クロメート/ニッケルメッキ/クロームメッキ/三価ステンコート/ジャーマン・ブラウンメッキ/スズコバルト/黒色塗装/なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（ドブメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
| ねじ径 | A | B | C | D | H | G1 | G2 | J (参考) |
|---|---|---|---|---|---|---|---|---|
| M3 | 6.5 | 4 | 3 | 17 | 9 | 3 | 4 | 5 |
| M4 | 8 | 6 | 4 | 21 | 11 | 3.5 | 4.5 | 6 |
| M5 | 8 | 6 | 4 | 21 | 11 | 3.5 | 4.5 | 6 |
| M6 | 10 | 7 | 4.5 | 27 | 13 | 4 | 5 | 8 |
| M8 | 13 | 10 | 6 | 31 | 16 | 4.5 | 5.5 | 9 |
| M10 | 16 | 12 | 7.5 | 36 | 18 | 5.5 | 6.5 | 10 |
| M12 | 20 | 16 | 9 | 48 | 23 | 7 | 8 | 13 |

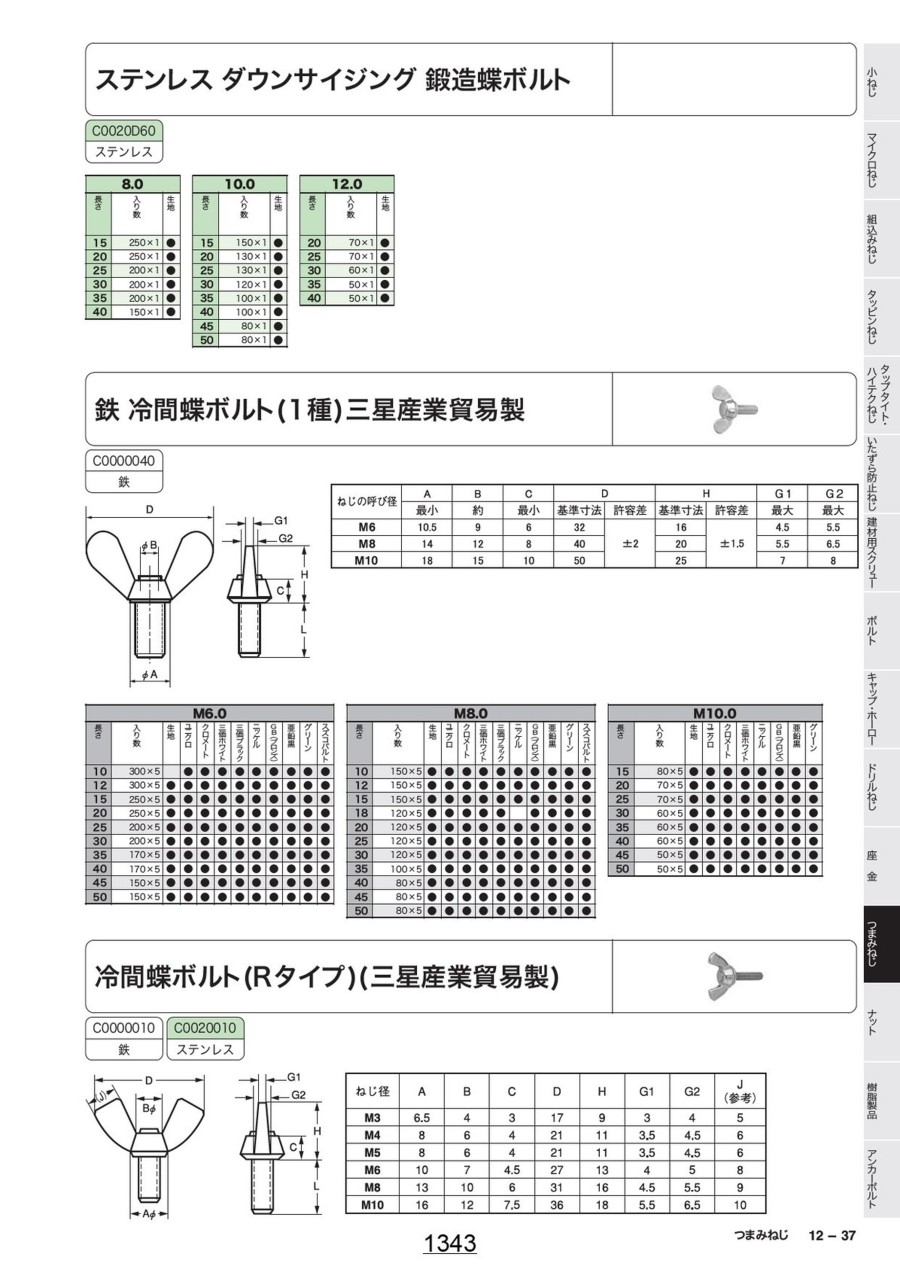

カタログ
商品担当おすすめ
冷間蝶ボルト Rタイプのレビュー
調整用
3
3.02023/07/30
調整用に使用しました。
つまみやすくて使いやすかったです。
カバーの取り付けに良いと思います。
0人が参考にしています。
調整ネジ
3
3.02023/04/24
手ごろなサイズの蝶ボルトを探しても無かったが、misumiの豊富な種類の中に適したものがあり、選択できた。
0人が参考にしています。
使い易い
5
5.02023/04/16
固定ではなく、必要に応じて移動させたりする部分を留めるのに快適に四予９宇出来ます。
0人が参考にしています。
治具固定
5
5.02023/04/07
治具を固定するのに使用しました。ステンレス製なので錆びることなく使用できて重宝しています。このメーカーのボルトは安価で助...もっと読む
0人が参考にしています。
小さな治具の調整部に使用
5
5.02023/01/31
調整のため弛めたり締めたりを繰り返す治具の締結部に使用しました。初めてこちらの蝶ボルトを購入したのですが、径や長さなどの...もっと読む
0人が参考にしています。
