ＳＵＮＣＯ

異径高ナット（ミリ-ミリ）

異径高ナット（ミリ-ミリ） HNHBMM-ST3W-M8-25

ご注意

  • 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番:

HNHBMM-ST3W-M8-25
解除
数量：
－閉じる

HNHBMM-ST3W-M8-25の仕様・寸法情報

ねじの呼び(M)
8
材質
[スチール] SWCH相当
表面処理
三価クロメート
ねじ山の種類
メートル並目
販売単位
バラ(1個から購入可能)
表面処理（詳細）
[三価クロメート] 三価ホワイト
高さ(mm)
25
H寸法
25
二面幅(B)
14
ねじM径
M8-M10
サイズ（X表記）
M8-M10X25
サイズ（-表記）
M8-M10-25
RoHS?
10
-
-

型番リスト

表示件数
  • 1
    • 型番
    HNHBMM-ST3W-M8-25

    ねじの呼び(M)

    高さ

    (mm)

    H寸法

    二面幅(B)

    ねじM径

    サイズ（X表記）

    サイズ（-表記）

    		RoHS?最小発注数量
    8
    25
    25
    14
    M8-M10
    M8-M10X25
    M8-M10-25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    332円
    ( 365円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    高ナットは名前の通り普通の六角ナットに比べて全長の長いナット。
    【特長】
    ・長ナットと呼ばれることもあり様々な長さがある。
    ・用途の違いから同じ高ナットでもスペーサナットや長ナットと呼ばれることもある。
    ・高ナットの用途の一つに前後に二つのおねじを取り付け、長さを調整するという使い方がある。
    ・両側の径が異サイズ。
    【用途】
    ・プリント基板等を部材から浮かせるのに便利。
    ・変換に便利。

    ご注意

    • 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
    • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

    商品情報

    異径高ナットの商品概要

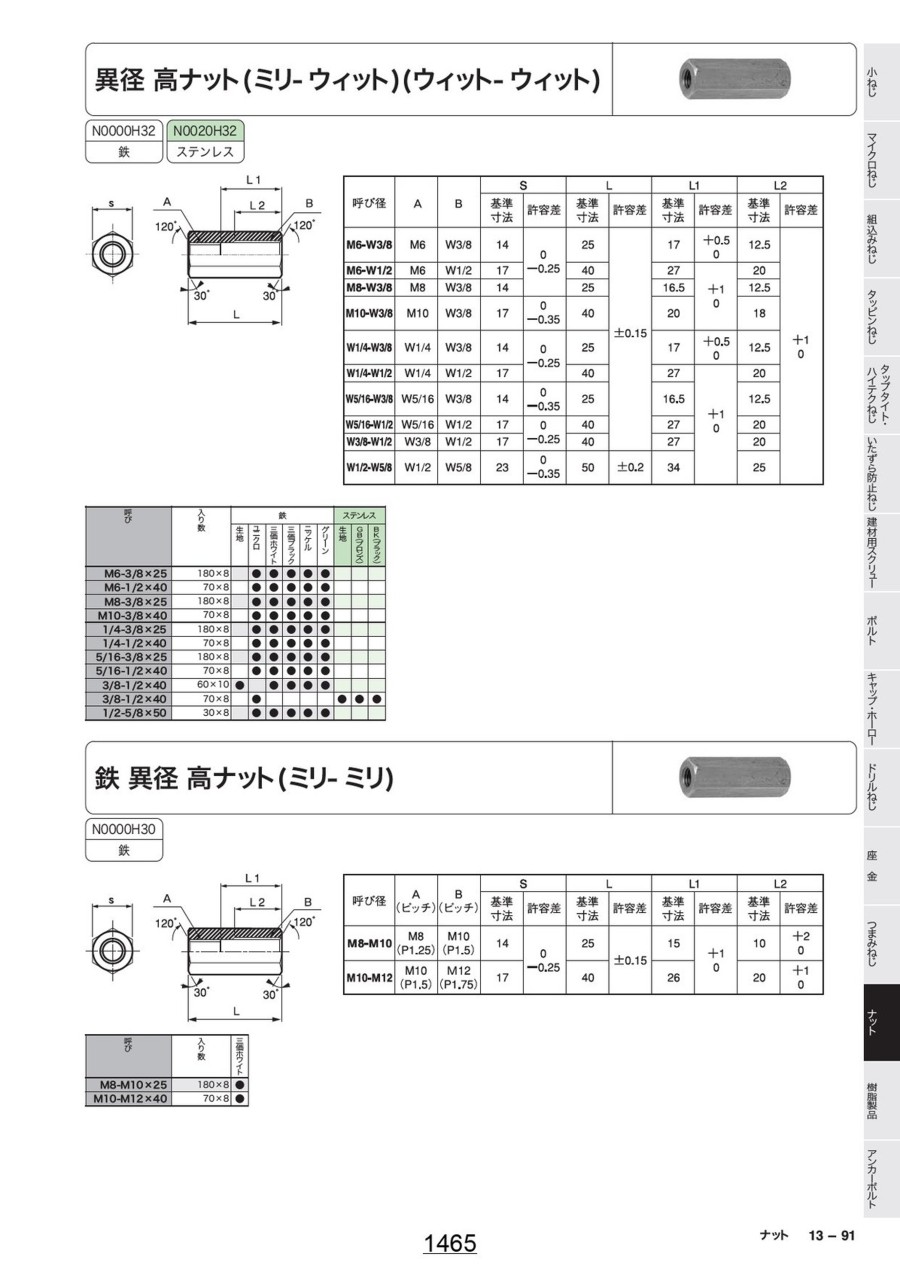

    外形図

    外形図

    呼び径A
    （ピッチ）    		B
    （ピッチ）    		SLL1L2
    基準
    寸法    		許容差基準
    寸法    		許容差基準
    寸法    		許容差基準
    寸法    		許容差
    M6-M8M6
    （P1.0）    		M8
    （P1.25）    		130
    -0.25    		30±0.15210
    -1    		15+1
    0
    M8-M10M8
    （P1.25）    		M10
    （P1.5）    		14251510+2
    0
    M10-M12M10
    （P1.5）    		M12
    （P1.75）    		17402620+1
    0

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    異径高ナット（ミリ-ミリ）の型番HNHBMM-ST3W-M8-25のページです。 型番HNHBMM-ST3W-M8-25に関する仕様情報を記載しております。
    異径高ナット（ミリ-ミリ）のレビュー
    5平均満足度：5.01件のレビュー
    設備用
    5
    満足度：5.02021/02/09
    設備改造用で購入、ミリの異形は滅多に使用しないが突発で使いたい時に短納期で購入出来るのは助かります。
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q取り扱い材質は何でしょうか？
    A
    鉄のみです。
