溝付ナット（キャッスルナット） 低形2種【1～300個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 277円～70,269円
- 税込単価
- 305円～77,296円
溝付きナット又はキャッスルナットと言われゆるみ止めナット。【特長】・通常の六角...
詳細情報を確認する未確定：候補が42型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
348円 ( 383円 ) | 1日目 |
303円 ( 333円 ) | 1日目 |
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 1日目 |
459円 ( 505円 ) | 1日目 |
811円 ( 892円 ) | 在庫品1日目当日出荷可能 |
1,159円 ( 1,275円 ) | 1日目 |
1,096円 ( 1,206円 ) | 在庫品1日目当日出荷可能 |
1,482円 ( 1,630円 ) | 1日目 |
1,676円 ( 1,844円 ) | 1日目 |
2,516円 ( 2,768円 ) | 1日目 |
3,280円 ( 3,608円 ) | 1日目 |
4,785円 ( 5,264円 ) | 1日目 |
7,053円 ( 7,758円 ) | 1日目 |
8,345円 ( 9,180円 ) | 1日目 |
9,715円 ( 10,687円 ) | 1日目 |
10,864円 ( 11,950円 ) | 1日目 |
17,837円 ( 19,621円 ) | 1日目 |
23,261円 ( 25,587円 ) | 1日目 |
29,754円 ( 32,729円 ) | 1日目 |
38,296円 ( 42,126円 ) | 1日目 |
34,016円 ( 37,418円 ) | 1日目 |
330円 ( 363円 ) | 1日目 |
639円 ( 703円 ) | 1日目 |
22,529円 ( 24,782円 ) | 1日目 |
18,131円 ( 19,944円 ) | 9日目 |
1,186円 ( 1,305円 ) | 1日目 |
1,740円 ( 1,914円 ) | 1日目 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
42,436円 ( 46,680円 ) | 1日目 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
61,178円 ( 67,296円 ) | 9日目 |
639円 ( 703円 ) | 1日目 |
22,475円 ( 24,723円 ) | 1日目 |
20,118円 ( 22,130円 ) | 9日目 |
1,186円 ( 1,305円 ) | 1日目 |
1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
3,013円 ( 3,314円 ) | 在庫品1日目当日出荷可能 |
70,269円 ( 77,296円 ) | 1日目 |
2,306円 ( 2,537円 ) | 1日目 |
54,888円 ( 60,377円 ) | 1日目 |
5,999円 ( 6,599円 ) | 1日目 |
詳細情報
基本情報
溝付きナット又はキャッスルナットと言われゆるみ止めナット。
【特長】
・通常の六角ナットにみぞが付いた形状で、ねじのゆるみ止め機能がある。
・相手のボルトに開けた貫通穴とナットのみぞを通して割りピンを差し込むタイプ。
・みぞ部分が六角部から上に出て、ナットの高さが低いタイプ。
【用途】
・締結、固定に便利。
・ナットの高さが気になる所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
溝付ナット（キャッスルナット） 低形 2種の商品概要
外形図
| ねじの 呼び （d） | 低形 | S | dw1 | de | n | 溝 の 数 | （参考） 割ピン の寸法 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m | w | m1 | 基準 寸法 | 許容差 | 小形 基準 寸法 | 許容差 | 約 | 小形 約 | 約 | 小形 約 | 基準 寸法 | 許容差 | ||||||||||
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 約 | 上 | 中 | 上 | 中 | 上 | 中 | ||||||||||||
| 上 | 中 | 上 | 中 | |||||||||||||||||||
| M10 | 8 | 0 -0.36 | 0 -0.58 | 4.5 | 0 -0.3 | 0 -0.48 | - | 17 | 0 -0.25 | 0 -0.7 | 14 | 0 -0.25 | 0 -0.7 | 16.5 | 13.5 | - | - | 2.8 | +0.25 0 | +0.3 0 | 6 | 2.5×25 |
| M12 | 10 | 6 | 19 | 0 -0.35 | 0 -0.8 | 17 | 18 | 16.5 | 17 | 16 | 3.5 | +0.3 0 | +0.4 0 | 3.2×25 | ||||||||
| （M14） | 11 | 0 -0.43 | 0 -0.70 | 7 | 0 -0.36 | 0 -0.58 | 7 | 22 | 19 | 0 -0.35 | 0 -0.8 | 21 | 18 | 19 | 17 | 3.2×28 | ||||||
| M16 | 13 | 8 | 8 | 24 | 22 | 23 | 21 | 22 | 19 | 4.5 | 4×32 | |||||||||||
| （M18） | 27 | 24 | 26 | 23 | 25 | 22 | 4×36 | |||||||||||||||
| M20 | 30 | 27 | 29 | 26 | 28 | 25 | 4×40 | |||||||||||||||
| （M22） | 32 | 0 -0.4 | 0 -1 | 30 | 31 | 29 | 30 | 28 | 5.5 | 5×40 | ||||||||||||
| M24 | 14 | 9 | 9 | 36 | 32 | 0 -0.4 | 0 -1 | 34 | 31 | 34 | 30 | 5×45 | ||||||||||
| （M27） | 16 | 10 | 10 | 41 | - | - | - | 39 | - | 38 | - | 5×50 | ||||||||||
| M30 | 18 | 11 | 0 -0.43 | 0 -0.7 | 11 | 46 | 44 | 42 | 7 | +0.4 0 | +0.5 0 | 6.3×56 | ||||||||||
| （M33） | 20 | 0 -0.52 | 0 -0.84 | 13 | 13 | 50 | 48 | 46 | 6.3×63 | |||||||||||||
| M36 | 21 | 14 | 14 | 55 | 0 -0.45 | 0 -1.2 | 53 | 50 | 6.3×71 | |||||||||||||
| （M39） | 23 | 15 | 15 | 60 | 57 | 55 | 6.3×71 | |||||||||||||||
| M42 | 25 | 16 | 16 | 65 | 62 | 58 | 9 | 8 | 8×71 | |||||||||||||

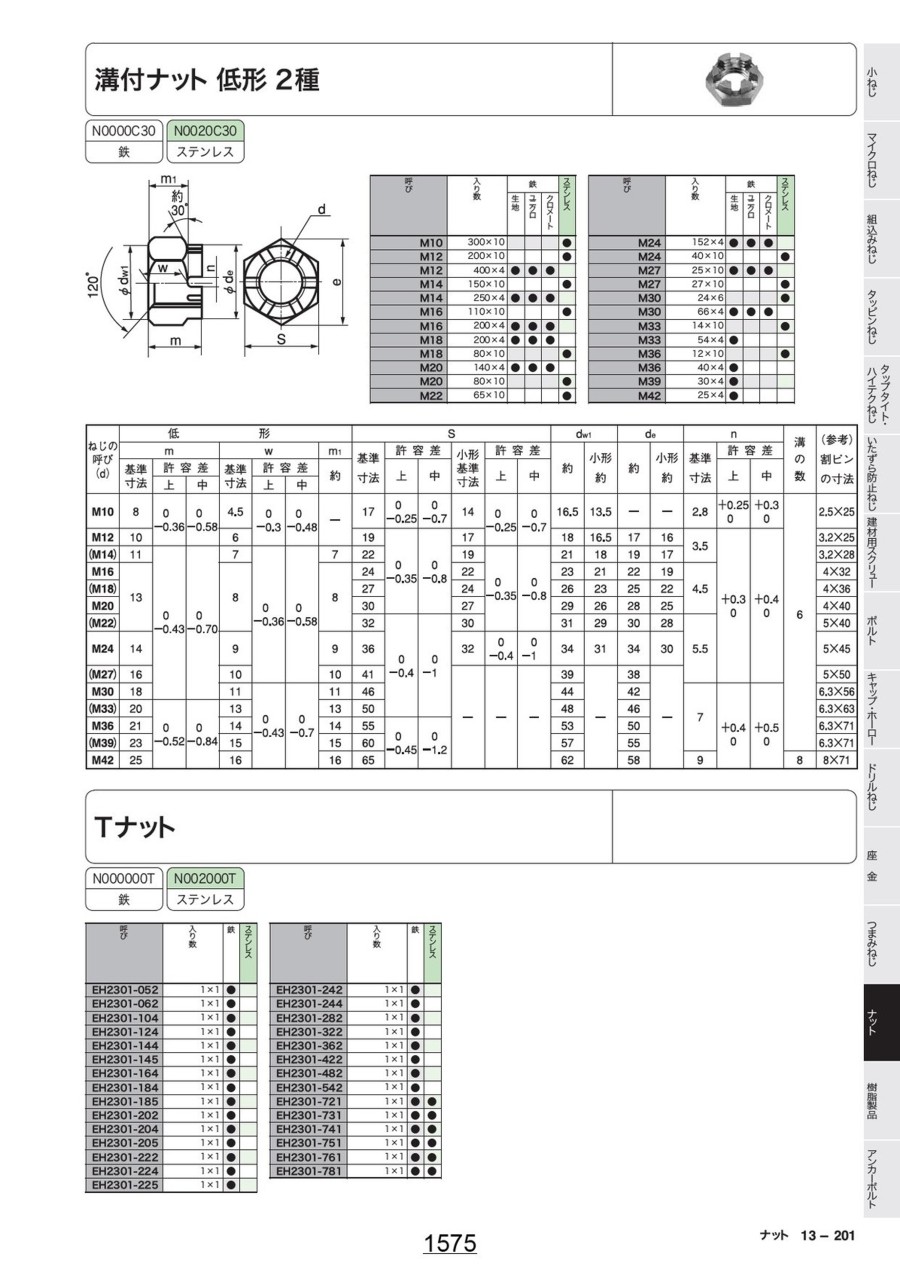

カタログ
商品担当おすすめ
ＳＵＮＣＯ
溝付ナット（キャッスルナット） 高形2種
ＳＵＮＣＯ
溝付ナット（キャッスルナット） 高形1種
ＳＵＮＣＯ
溝付ナット（キャッスルナット） 低形1種
溝付ナット（キャッスルナット） 低形2種のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄とステンレスです。
