スカートナット【1～1000個入り】
- 通常単価(税別)
- 174円～7,712円
- 税込単価
- 191円～8,483円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・軸に対し直角にかかる外力から発生する「ゆるみ」を防止。・軸方向にかかる振動外力や急速繰り返し...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品概要
外形図
S45C
| 呼び径×ピッチ | B | C | D | H | h | d | 完成品 重量 (g) | 山数 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M8×1.25 | 12 | 13.9 | 14.4 | +0.2 -0.4 | 9 | ±0.2 | 最小 5.8 | 8.3 | ±0.1 | 6.4 | 5 |
| M10×1.5 | 14 | 16.2 | 20 | 11 | 6.5 | 10.3 | 10.8 | 5 | |||
| M12×1.75 | 17 | 19.6 | 24 | 12 | 7.2 | 12.3 | 18 | 4 | |||
SWCH
| 呼び径×ピッチ | B | C | D | H | h | d | 完成品 重量 (g) | 山数 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0.5 | 5.5 | 約6.4 | 6.4 | ±0.2 | 4 | ±0.2 | 最小 1.8 | 3.2 | ±0.1 | 0.74 | 5 |
| M5×0.8 | 8 | 9.2 | 11 | 6 | 3.3 | 5.2 | 2.1 | 5 | |||
| M6×1.0 | 10 | 11.5 | 12 | 7 | 5 | 6.2 | 3.4 | 5 | |||
| M8×1.25 | 12 | 13.9 | 16 | 9 | 5.8 | 8.3 | 6.4 | 5 | |||
| M10×1.25 | 14 | 16.2 | 20 | 11 | 6.8 | 10.3 | 10.8 | 6 | |||
| M10×1.5 | 14 | 16.2 | 20 | 11 | 6.8 | 10.3 | 10.8 | 5 | |||
| M12×1.75 | 17 | 19.6 | 24 | 12 | 7.2 | 12.3 | 18 | 4 | |||
SUS304
| 呼び径×ピッチ | B | C | D | H | h | d | 完成品 重量 (g) | 山数 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M4×0.7 | 7 | 8 | 8 | +0.2 -0.4 | 5 | ±0.2 | min2.3 | 4.2 | ±0.1 | 1.33 | 5 |
| M6×1.0 | 10 | 11.5 | 13 | 7 | min3.7 | 6.2 | 3.4 | 5 | |||
| M8×1.25 | 12 | 13.9 | 14.4 | 9 | min5.8 | 8.3 | 6.4 | 5 | |||
| M10×1.5 | 14 | 16.2 | 18 | 11 | min6.8 | 10.3 | 10.8 | 5 | |||
形状
- 座金の付いた単体構造のナット。
- 座面側ネジの一部をカットしてスカート加工を施している。
特長
- 軸に対し直角にかかる外力から発生する「ゆるみ」防止。
- 軸方向にかかる振動外力や急速繰り返し停止から発生する「ゆるみ」防止。
- 軸に対し、横にかかる外力でボルトが傾くことにより発生する「ゆるみ」防止。
- 非回転による「ゆるみ」防止。
- 何回着脱使用しても持続する「ゆるみ」防止。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
284円 ( 312円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
7,712円 ( 8,483円 ) | 1日目 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
225円 ( 248円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
4,275円 ( 4,703円 ) | 1日目 |
7,440円 ( 8,184円 ) | 1日目 |
4,220円 ( 4,642円 ) | 1日目 |
3,920円 ( 4,312円 ) | 1日目 |
3,498円 ( 3,848円 ) | 1日目 |
3,516円 ( 3,868円 ) | 1日目 |
7,712円 ( 8,483円 ) | 1日目 |
5,000円 ( 5,500円 ) | 1日目 |
4,233円 ( 4,656円 ) | 1日目 |
3,836円 ( 4,220円 ) | 1日目 |
4,060円 ( 4,466円 ) | 1日目 |
5,000円 ( 5,500円 ) | 1日目 |
4,536円 ( 4,990円 ) | 1日目 |
3,836円 ( 4,220円 ) | 1日目 |
4,275円 ( 4,703円 ) | 1日目 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 1日目 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・軸に対し直角にかかる外力から発生する「ゆるみ」を防止。
・軸方向にかかる振動外力や急速繰り返し停止から発生する「ゆるみ」防止。
・軸に対し、横にかかる外力でボルトが傾くことにより発生する「ゆるみ」防止。
・非回転による「ゆるみ」防止。
・何回、着脱使用しても、持続する「ゆるみ」防止。
【材質】S45C／SWCH相当／SUS304相当。
【表面処理】なし／三価ホワイト／ユニクロメッキ／クロメートメッキ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

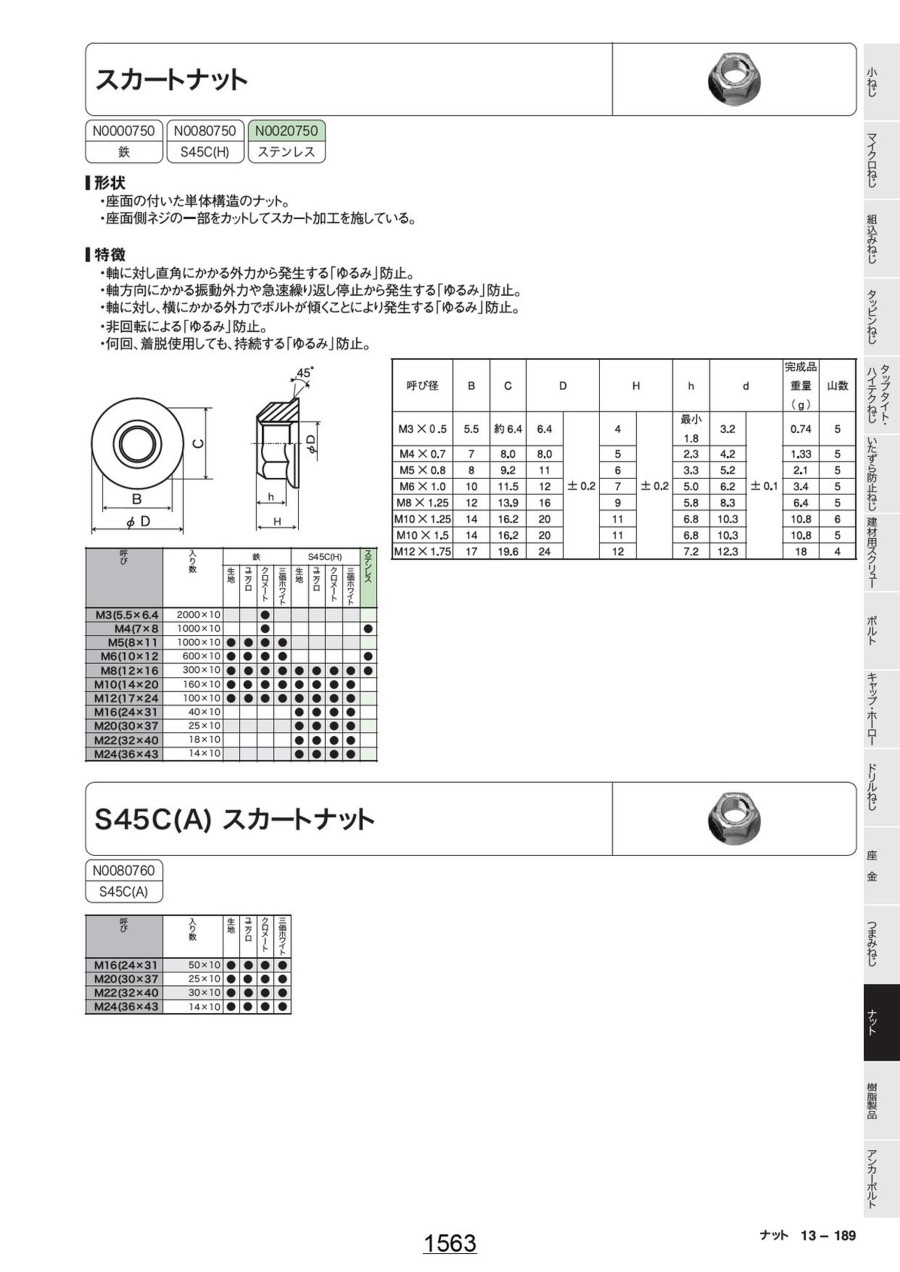

カタログ
