皿ばねナット【1～5000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 122円～98,863円
- 税込単価
- 134円～108,749円
内面にねじを切ったナット部とバネ効果を有するドーム状のワッシャー部の2つを一体...
詳細情報を確認する- ねじ山の種類
- メートル並目
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
［！］強度区分（参考値）
スチール（SWCH相当）→4T相当
ステンレス（SUS304相当）→A2-50相当
皿ばねナットの商品概要

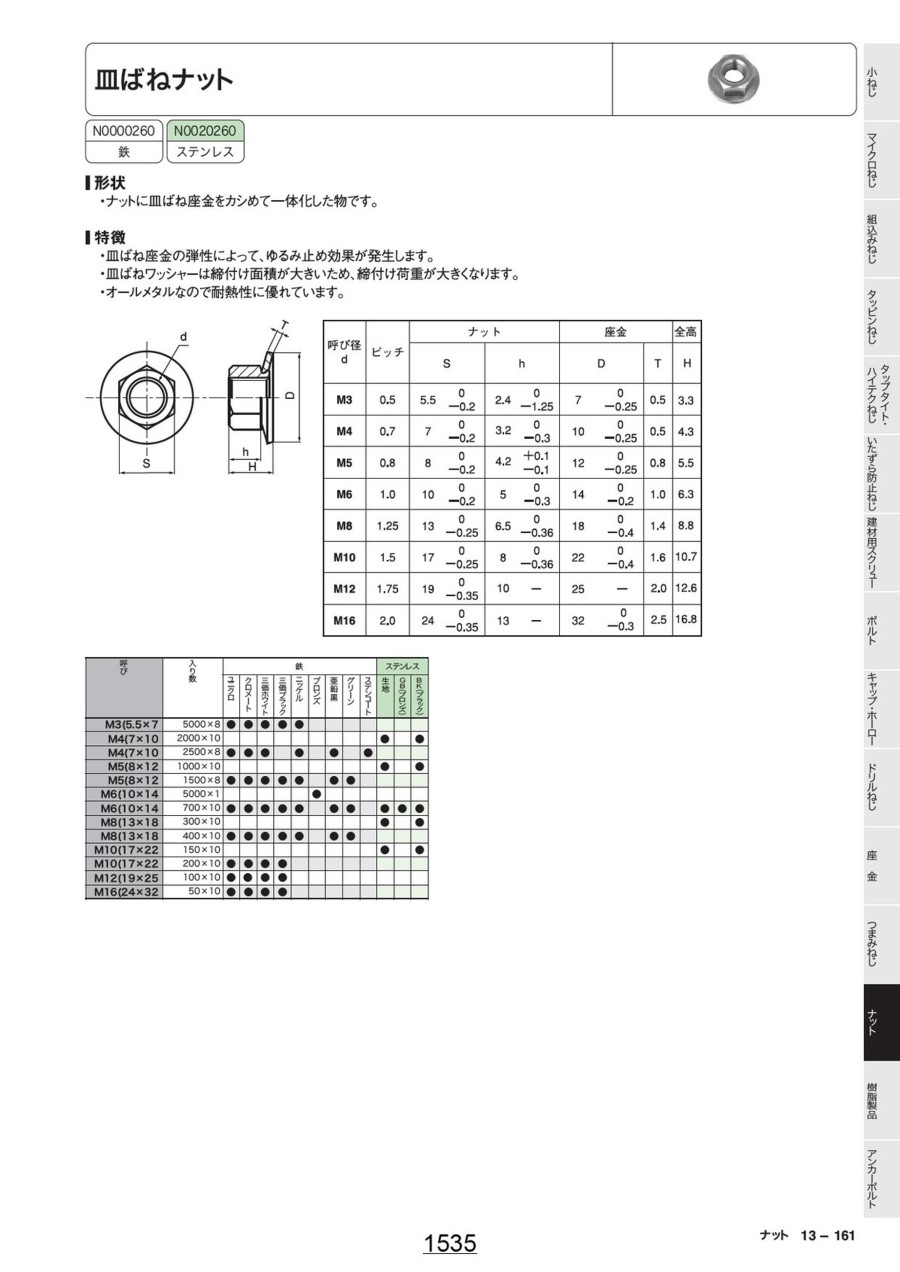

外形図
| 呼び径 d | ピッチ | ナット | 座金 | 全高 | |||||
|---|---|---|---|---|---|---|---|---|---|
| S | h | D | T | H | |||||
| M3 | 0.5 | 5.5 | 0 -0.2 | 2.4 | 0 -1.25 | 7 | 0 -0.25 | 0.5 | 3.3 |
| M4 | 0.7 | 7 | 0 -0.2 | 3.2 | 0 -0.3 | 10 | 0 -0.25 | 0.5 | 4.3 |
| M5 | 0.8 | 8 | 0 -0.2 | 4.2 | +0.1 -0.1 | 12 | 0 -0.25 | 0.8 | 5.5 |
| M6 | 1.0 | 10 | 0 -0.2 | 5 | 0 -0.3 | 14 | 0 -0.2 | 1.0 | 6.3 |
| M8 | 1.25 | 13 | 0 -0.25 | 6.5 | 0 -0.36 | 18 | 0 -0.4 | 1.4 | 8.8 |
| M10 | 1.5 | 17 | 0 -0.25 | 8 | 0 -0.36 | 22 | 0 -0.4 | 1.6 | 10.7 |
| M12 | 1.75 | 19 | 0 -0.35 | 10 | - | 25 | - | 2.0 | 12.6 |
| M16 | 2.0 | 24 | 0 -0.35 | 13 | - | 32 | 0 -0.3 | 2.5 | 16.8 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,227円 ( 16,750円 ) | 1日目 |
11,370円 ( 12,507円 ) | 1日目 |
8,805円 ( 9,686円 ) | 1日目 |
10,240円 ( 11,264円 ) | 1日目 |
8,814円 ( 9,695円 ) | 1日目 |
6,838円 ( 7,522円 ) | 1日目 |
6,680円 ( 7,348円 ) | 1日目 |
31,328円 ( 34,461円 ) | 1日目 |
13,601円 ( 14,961円 ) | 1日目 |
9,290円 ( 10,219円 ) | 1日目 |
6,865円 ( 7,552円 ) | 1日目 |
7,816円 ( 8,598円 ) | 1日目 |
6,715円 ( 7,387円 ) | 1日目 |
5,073円 ( 5,580円 ) | 1日目 |
4,997円 ( 5,497円 ) | 1日目 |
25,375円 ( 27,913円 ) | 1日目 |
11,450円 ( 12,595円 ) | 1日目 |
7,705円 ( 8,476円 ) | 1日目 |
5,666円 ( 6,233円 ) | 1日目 |
6,568円 ( 7,225円 ) | 1日目 |
5,521円 ( 6,073円 ) | 1日目 |
4,155円 ( 4,571円 ) | 在庫品1日目当日出荷可能 |
11,723円 ( 12,895円 ) | 1日目 |
7,370円 ( 8,107円 ) | 1日目 |
7,709円 ( 8,480円 ) | 1日目 |
7,785円 ( 8,564円 ) | 1日目 |
38,228円 ( 42,051円 ) | 1日目 |
19,058円 ( 20,964円 ) | 1日目 |
12,595円 ( 13,855円 ) | 1日目 |
10,353円 ( 11,388円 ) | 1日目 |
12,037円 ( 13,241円 ) | 1日目 |
15,637円 ( 17,201円 ) | 10日目 |
25,375円 ( 27,913円 ) | 1日目 |
209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
7,705円 ( 8,476円 ) | 1日目 |
5,666円 ( 6,233円 ) | 在庫品1日目当日出荷可能 |
6,220円 ( 6,842円 ) | 在庫品1日目当日出荷可能 |
5,521円 ( 6,073円 ) | 在庫品1日目当日出荷可能 |
4,178円 ( 4,596円 ) | 在庫品1日目当日出荷可能 |
4,381円 ( 4,819円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
183円 ( 201円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
52,691円 ( 57,960円 ) | 1日目 |
98,863円 ( 108,749円 ) | 10日目 |
57,484円 ( 63,232円 ) | 1日目 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
182円 ( 200円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内面にねじを切ったナット部とバネ効果を有するドーム状のワッシャー部の2つを一体化したナット。
【特長】
・ボルトに沿って、ナットを締め付けていくと、ドーム状のワッシャーが変形し平たくなる。
・皿ばねワッシャーの弾性効果が各種振動を吸収し、皿ばね座金のばね反力によりゆるみ止め効果を発揮。
・六角ナットに皿バネワッシャーが組み込まれ一体化、組付け工程が簡略化され、作業効率も向上。
・単一製品で、取付け作業が簡単で、取付けミスを防ぐ。
・オールメタル（全金属）製品のため、耐熱・耐寒に優れている。
・ナット部と皿ばねは回転する構造になっているため、締結物のメッキやペイントが剥離する要因を低減。
【用途】
・弱電関連部品、自動車部品、土木・建築部品、産業機械部品、農機具部品として最適。
