インデックスプランジャー(ステンレス) IP-2-sus
- 通常単価(税別)
- 2,485円～4,023円
- 税込単価
- 2,734円～4,425円
通常出荷日：3日目
ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。ノブを元の位置に戻せばロックが...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 使用温度：max80℃ min-20℃
材質
- ノブ：黒色ポリアセタール樹脂POM
- ネジ：ステンレスSUS303
- ピン：ステンレスSUS303
- バネ：ステンレスSUS304-WPB
- ロックナット：ステンレスSUS304
規格表
| 型 番 | M | d | l | D | H | L | L1 | l2 | G | min./max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IP-2-8-sus | M8×P1.0 | 4 | 4 | 16 | 43 | 16 | 4 | 9 | 14 | 3.9/12.0 | 17 |
| IP-2-10-sus | M10×P1.0 | 5 | 5 | 21 | 49 | 17 | 6 | 10 | 17 | 3.9/13.7 | 30 |
| IP-2-12-sus | M12×P1.5 | 6 | 6 | 25 | 59 | 20 | 7 | 12 | 21 | 8.8/22.5 | 42 |
| IP-2-16-sus | M16×P1.5 | 8 | 8 | 33 | 79 | 26 | 10 | 16 | 29 | 12.7/21.6 | 85 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,625円 ( 2,888円 ) | 3日目 |
2,485円 ( 2,734円 ) | 3日目 |
2,963円 ( 3,259円 ) | 3日目 |
4,023円 ( 4,425円 ) | 3日目 |

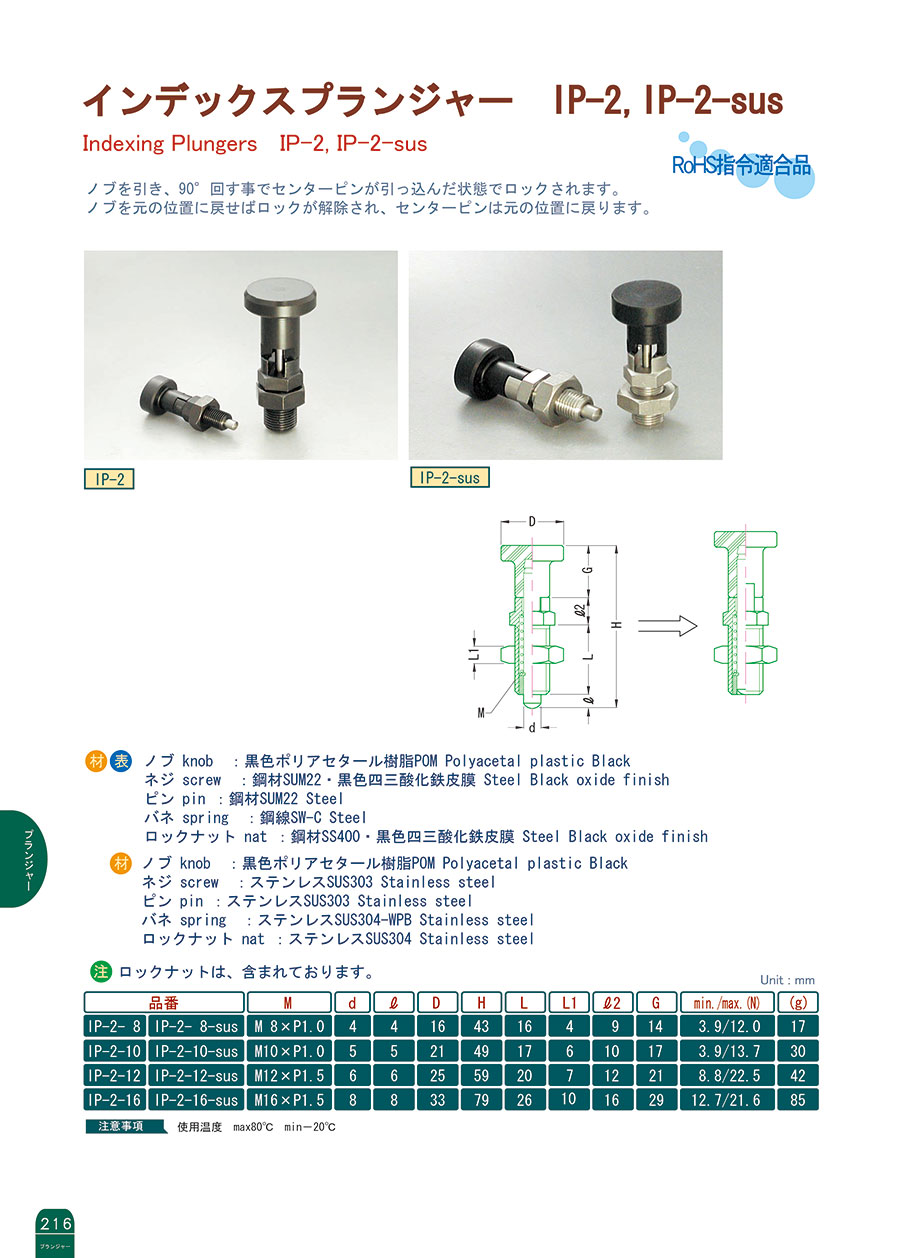

カタログ
