メカニカル部品技術窓口
アーチグリップ（艶消しタイプ） AGR-N
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
【材質】
・グリップ：艶消し黒色ポリプロピレン樹脂PP
・ネジ：亜鉛ダイキャストZDC1
規格表
単位：mm
| 型番 | L | D | H | S | S1 | M | l | （g） |
|---|---|---|---|---|---|---|---|---|
| AGR-100-N | 100 | 86±0.5 | 44 | 14 | 23 | M6×P1.0 | 12 | 45 |
| AGR-140-NB | 134 | 117±0.5 | 49 | 15 | 25 | 65 | ||
| AGR-140-N | M8×P1.25 | 13 | 67 | |||||
| AGR-150-N | 146 | 130±0.5 | 53 | 16 | 26 | 73 | ||
| AGR-180-N | 166 | 150±0.5 | 56 | 27 | 82 | |||
| AGR-200-N | 196 | 170±1.0 | 57 | 102 | ||||
| AGR-320-N | 322 | 300±1.0 | 64 | 22 | 32 | M10×P1.5 | 17 | 205 |
【注意事項】
使用温度 max80℃ min-20℃

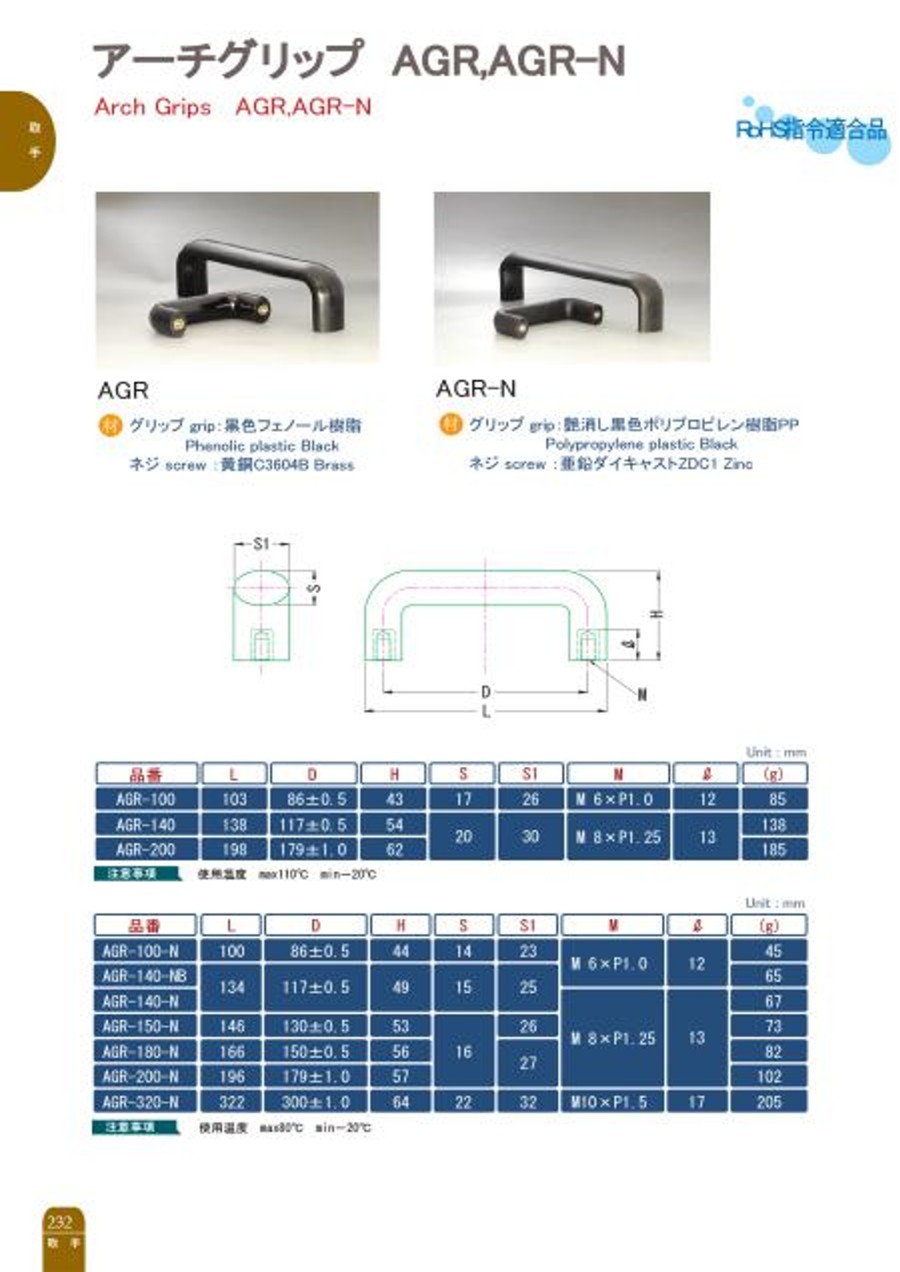

カタログ
