メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
外径(mm)
~mm- 10
- 12
ピン外径 d(mm)
~mm- 6
- 8
ストローク l(mm)
~mm- 6
- 8
- 14
- 18
長さ L(mm)
~mm- 37
- 44
- 45
- 54
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 3日以内
インデックスプランジャーフランジタイプ（ロック機能付） IPFL
- 通常単価(税別)
- 3,385円～4,115円
- 税込単価
- 3,724円～4,527円
通常出荷日：3日目
ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。ノブを元の位置に戻せばロックが...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- ノブ
材質：艶消し黒色ナイロン樹脂PA6 - ピン
材質：鋼材S45C - フランジ
材質：亜鉛ダイキャストZDC
表面処理：三価クロメート - バネ
材質：バネ鋼SWPB
規格表
注意・禁止事項
- 使用温度：max+80℃ min-20℃
詳細情報
基本情報
ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。ノブを元の位置に戻せばロックが解除され、センターピンは元の位置に戻ります。皿ネジ固定タイプのインデックスプランジャーです。

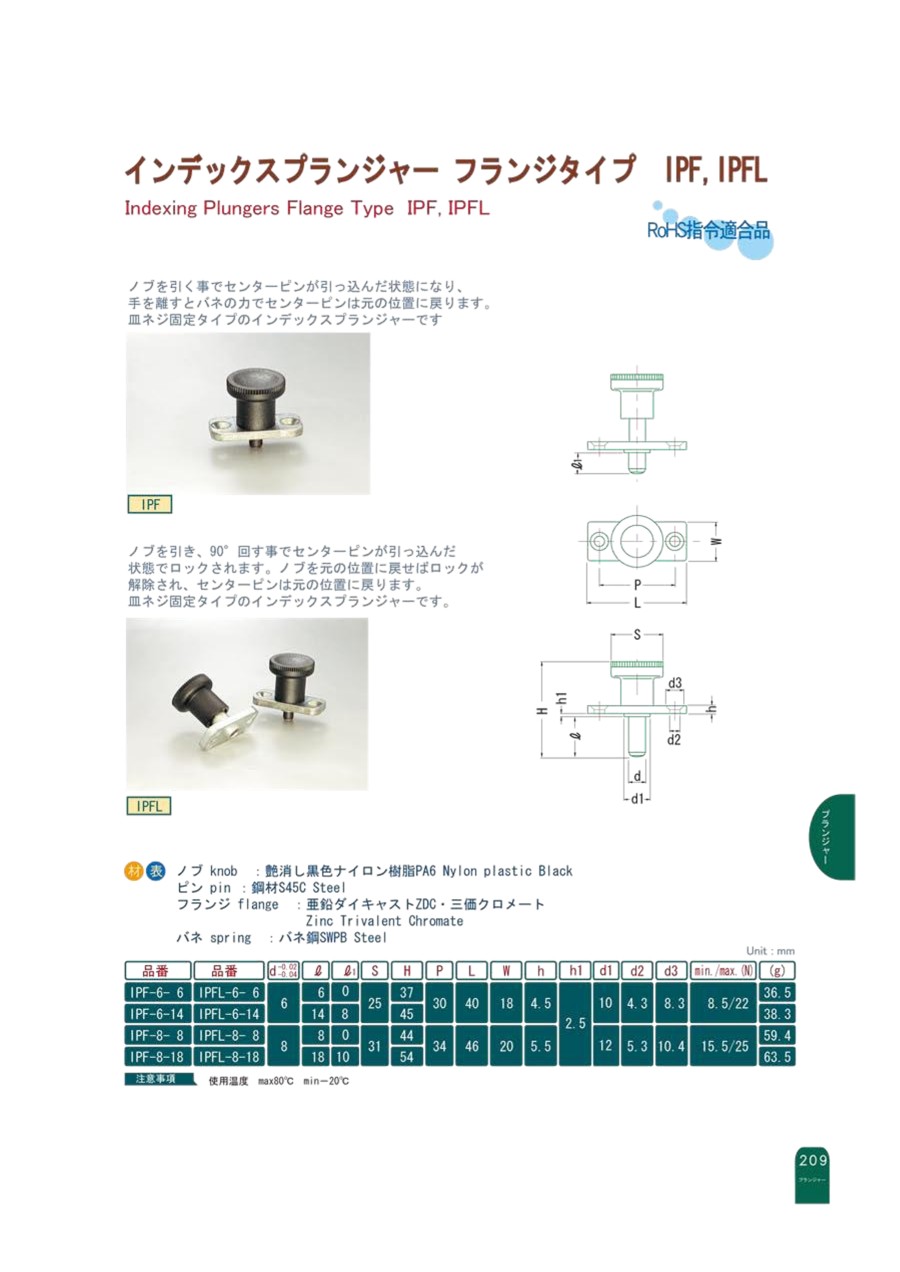

カタログ
