インデックスプランジャーショートタイプ(ロック機能付) IPSL
- 通常単価(税別)
- 3,899円～4,697円
- 税込単価
- 4,289円～5,167円
通常出荷日：3日目
【特長】・ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。・ノブを元の位置に戻...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質／表面処理
- ノブ：艶消し黒色ナイロン樹脂PA6
- ボディー:鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：バネ鋼SWPB
- ロックナット：鋼材S45C・黒色四三酸化鉄皮膜
規格表
| 型 番 | d | -0.02 | l | S | H | M | L | 0 | l1 | F | min./max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -0.04 | -0.15 | |||||||||||
| IPSL-6 | 6 | 6 | 25 | 45 | M12×P1.5 | 10 | 5 | 17 | 10/22 | 34 | ||
| IPSL-8 | 8 | 8 | 31 | 54 | M16×P1.5 | 12 | 6 | 19 | 14/25 | 60 | ||

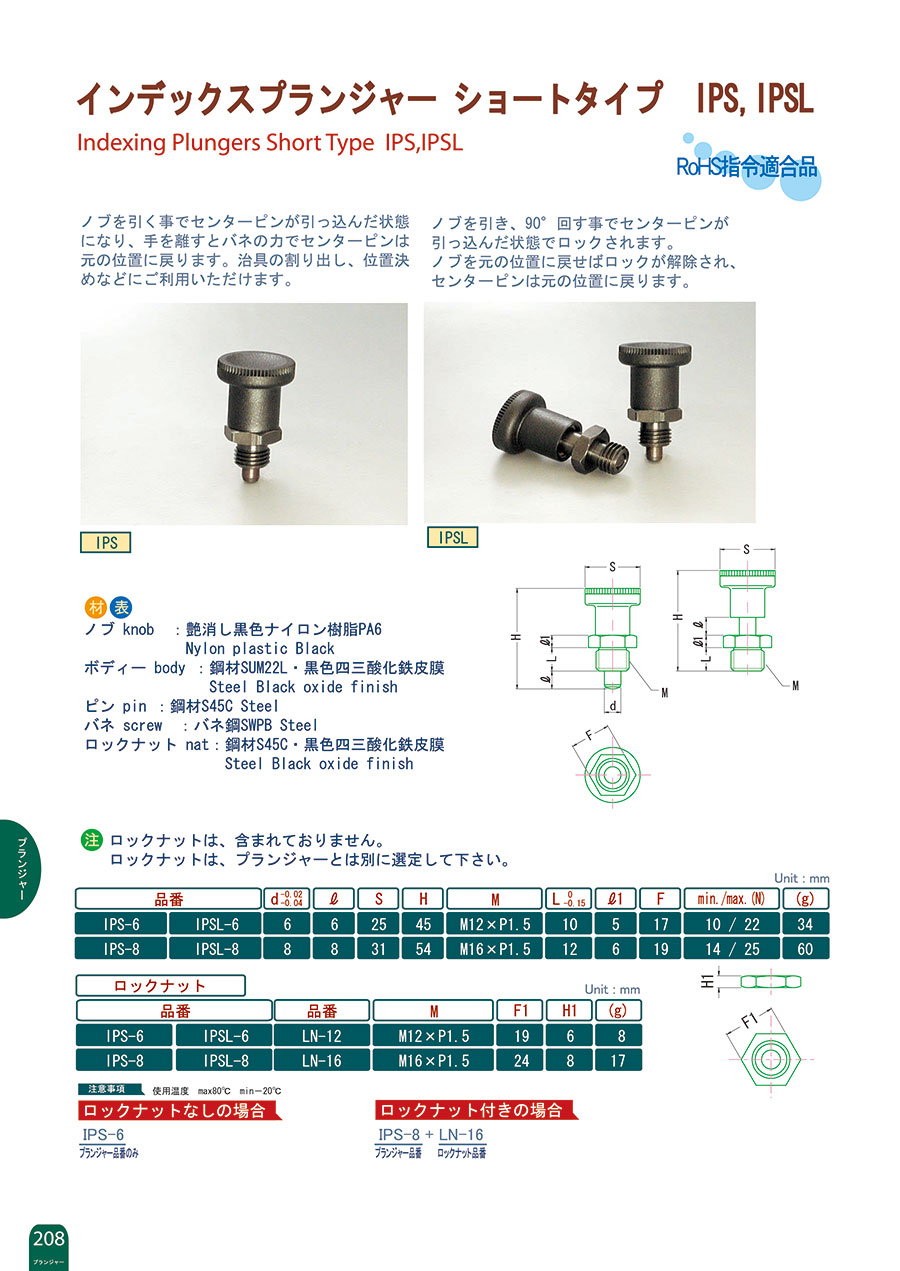

カタログ
