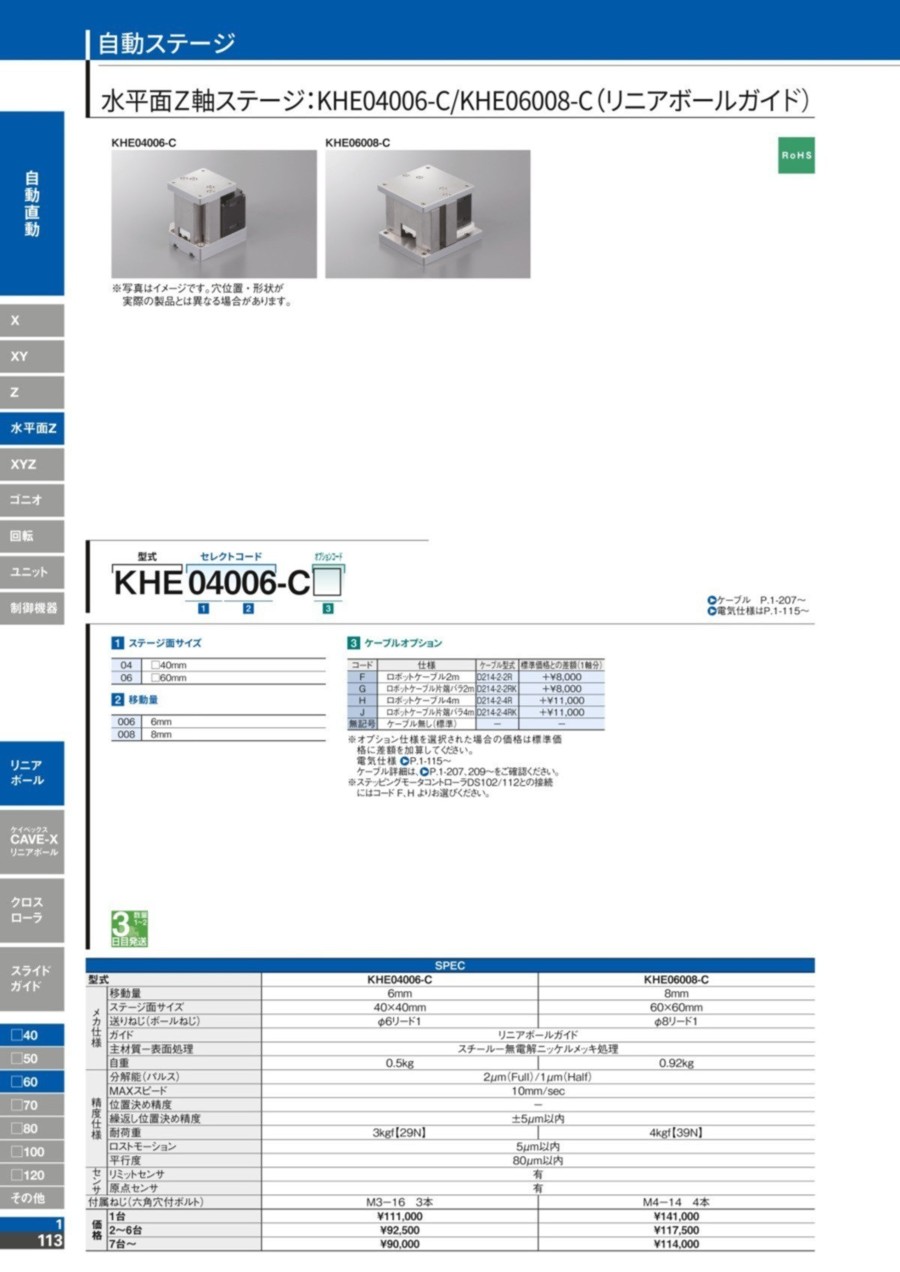

水平面Zステージ （KHE）
- 通常単価(税別)
- 89,859円～114,894円
- 税込単価
- 98,845円～126,383円
「省スペース」「低価格」を実現した自動の水平面Zステージです。【特長】・省スペ...
詳細情報を確認する
未確定：候補が9型番あります。
商品情報
外形図
KHE04006-C
KHE06008-C
製品仕様
| 型番 | KHE04006-C | KHE06008-C | |
|---|---|---|---|
| メカ仕様 | 移動量 | 6mm | 8mm |
| ステージ面サイズ | 40×40mm | 60×60mm | |
| 送りねじ（ボールねじ） | φ6リード1 | φ8リード1 | |
| ガイド | リニアボールガイド | ||
| 主材質-表面処理 | スチール-無電解ニッケルメッキ処理 | ||
| 自重 | 0.5kg | 0.92kg | |
| 精度仕様 | 分解能（パルス） | 2μm（Full）/1μm（Half） | |
| MAXスピード | 10mm/sec | ||
| 位置決め精度 | - | ||
| 繰返し位置決め精度 | ±5μm以内 | ||
| 耐荷重 | 3kgf【29N】 | 4kgf【39N】 | |
| ロストモーション | 5μm以内 | ||
| 平行度 | 80μm以内 | ||
| センサ | リミットセンサ | 有 | |
| 原点センサ | 有 | ||
| 付属ねじ（六角穴付ボルト） | M3-16 3本 | M4-14 4本 | |
選定サポート情報
注文例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
99,300円 ( 109,230円 ) | お見積り |
89,859円 ( 98,845円 ) | お見積り |
89,859円 ( 98,845円 ) | お見積り |
92,541円 ( 101,795円 ) | お見積り |
92,541円 ( 101,795円 ) | お見積り |
105,059円 ( 115,565円 ) | 在庫品1日目当日出荷可能 |
112,212円 ( 123,433円 ) | 在庫品1日目当日出荷可能 |
114,894円 ( 126,383円 ) | お見積り |
114,894円 ( 126,383円 ) | お見積り |
詳細情報
基本情報
「省スペース」「低価格」を実現した自動の水平面Zステージです。【特長】・省スペース：ステージ面が上下昇降駆動のため、縦方向に省スペース。
・低価格:独自の生産方式によりコストダウンを実現。
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整。
・半導体や計測器関連の生産、組立、検査工程の位置決め。
水平面Zステージ （KHE）のレビュー
メカの位置調整用
4
4.02023/01/22
モータがステージの下に埋没した設計なのでフットプリントが小さく、その為に今回設計したメカに楽に搭載できました。
純正コン...もっと読む
0人が参考にしています。
自動ステージ
4
4.02022/04/23
ｚ軸に昇降するステッピングモータを用いた電動ステージです。横方向への出っ張りがなくてコンパクトです。高精度で位置決めでき...もっと読む
0人が参考にしています。
