球面座金 RW
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 528円～1,897円
- 税込単価
- 581円～2,087円
【特長】・ボルトおよびナットの締付け面が斜めになっている場合に、この球面座金を...
詳細情報を確認する- 種類
- 球面座金
- 材質
- スチール
- 表面処理
- 四三酸化鉄被膜
- 販売単位
- バラ(1個から購入可能)
- 材質 スチール
- 鋼材S45C
未確定：候補が5型番あります。
詳細情報
基本情報
【特長】
・ボルトおよびナットの締付け面が斜めになっている場合に、この球面座金を採用する事で、安定した締付けが可能になります
商品情報
外形図と寸法
材質: 鋼材S54C
表面処理: 焼き入れ焼き戻し、黒色四三酸化鉄皮膜
単位:mm
| 品番 | D | D1 | d(H13) | d1(H13) | H | H1 | h | R | (g) |
|---|---|---|---|---|---|---|---|---|---|
| RW-6 | 12 | 17 | 6.4 | 7.1 | 2.3 | 4 | 0.7 | 9 | 6.2 |
| RW-8 | 17 | 24 | 8.4 | 9.6 | 3.2 | 5 | 0.6 | 12 | 16.0 |
| RW-10 | 21 | 30 | 10.5 | 12.0 | 4.0 | 0.8 | 15 | 26.0 | |
| RW-12 | 24 | 36 | 13.0 | 14.2 | 4.6 | 6 | 1.1 | 17 | 45.7 |
| RW-16 | 30 | 44 | 17.0 | 19.0 | 5.3 | 7 | 1.3 | 22 | 86.7 |
| RW-20 | 36 | 50 | 21.0 | 23.2 | 6.3 | 8 | 2.0 | 27 | 114.0 |
カタログ
商品担当おすすめ
ミスミ
テーパ座金
イマオコーポレーション

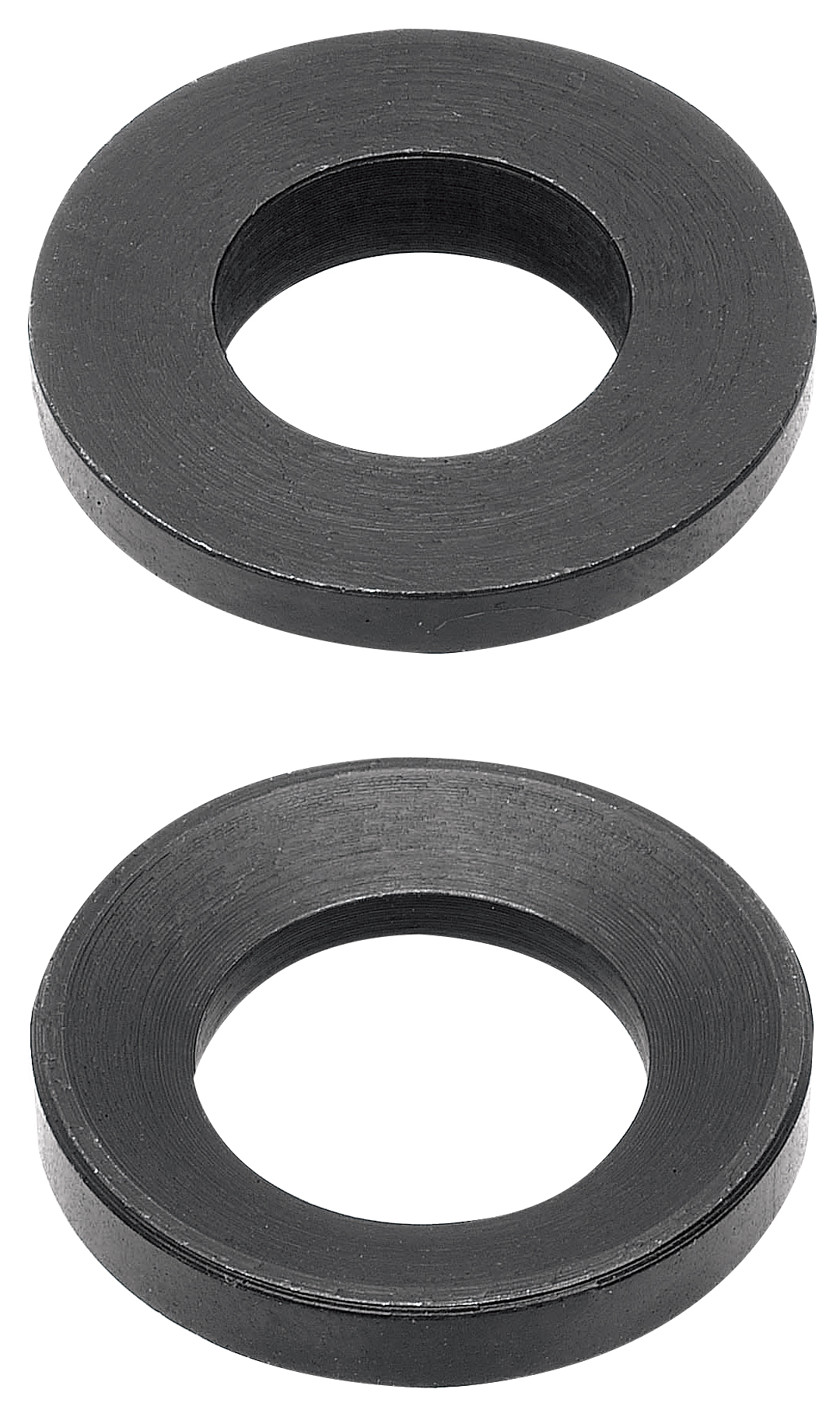

球面座金（BJ742）
