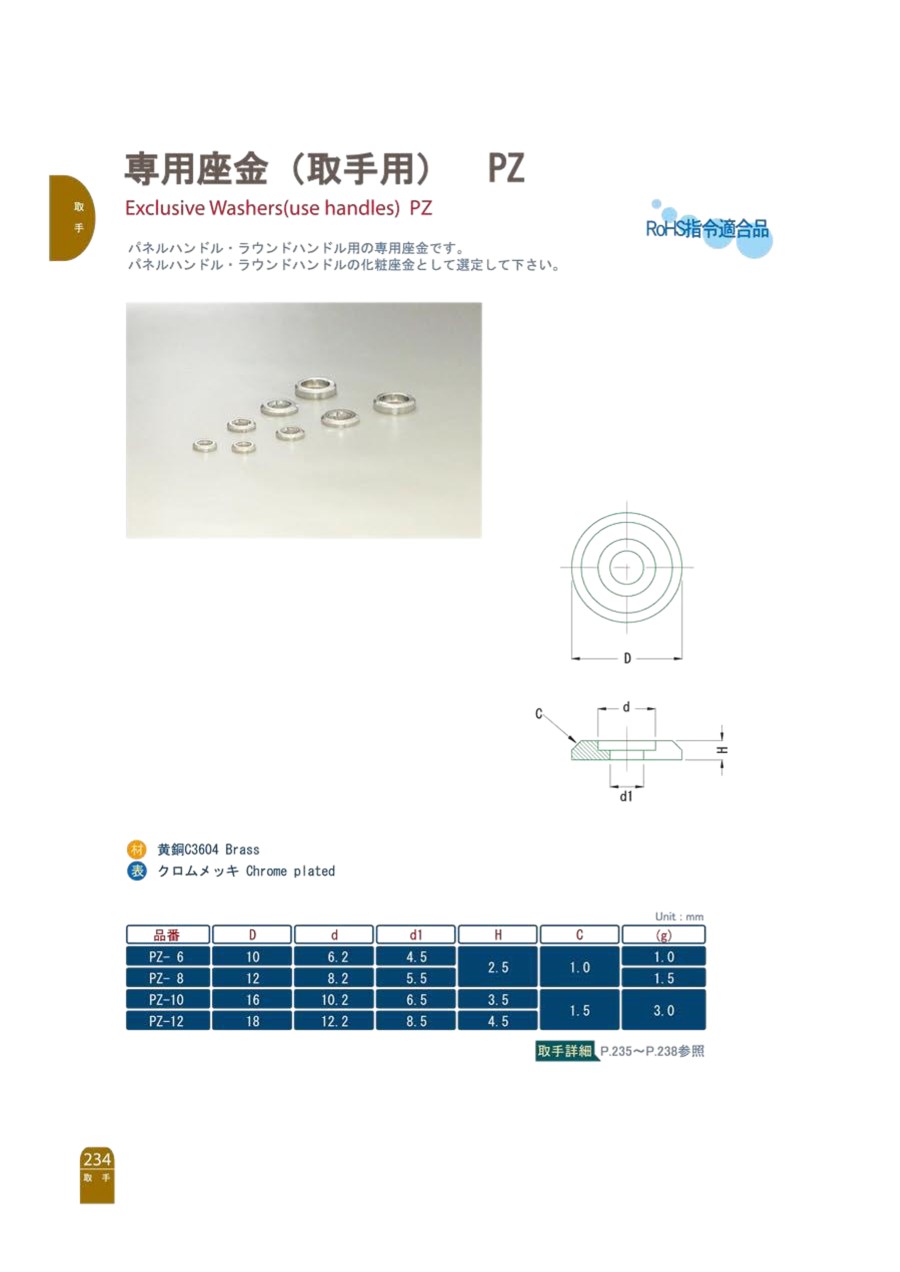

専用座金（取手用） PZ
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
- 材質：黄銅C3604
- 表面処理：クロムメッキ
規格表
単位：mm
| 型番 | D | d | d1 | H | C | （g） |
|---|---|---|---|---|---|---|
| PZ-6 | 10 | 6.2 | 4.5 | 2.5 | 1.0 | 1.0 |
| PZ-8 | 12 | 8.2 | 5.5 | 1.5 | ||
| PZ-10 | 16 | 10.2 | 6.5 | 3.5 | 1.5 | 3.0 |
| PZ-12 | 18 | 12.2 | 8.5 | 4.5 |
詳細情報
基本情報
【特長】
・パネルハンドル・ラウンドハンドル用の専用座金です。
・パネルハンドル・ラウンドハンドルの化粧座金として選定して下さい。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
専用座金（取手用） PZのレビュー
操作パネルのハンドルに使用
4
4.02019/07/24
操作パネルを360度動かすので、操作しやすいようにPHP-5のハンドルを選定しました。昔から利用していて、新規で製作した...もっと読む
0人が参考にしています。
