アークハンドル AHPF
- 通常単価(税別)
- 600円
- 税込単価
- 660円
アーチ型の取手。引き出しの取手などに。本体種類 面付形 面付形種類 アーチ形...
詳細情報を確認するAHPFの仕様・寸法情報
本体種類
標準形
面付形種類
アーチ形
取付方法
めねじ
グリップ材質
その他
取付ピッチ【範囲選択】(mm)
101～150
ピッチ D(mm)
102
取付高さ【範囲選択】(mm)
25.1～35
高さ H(mm)
28
グリップ断面形状
角形
グリップ太さ【範囲選択】(mm)
11～15
グリップ太さ(mm)
11
詳細材質
亜鉛合金
グリップ表面処理
クロムメッキ
取付ネジ径 M
6
付属品
ばね座金平座金組込み十字穴付なべ小ねじ ユニクロ 2個付
-
-
商品情報
外形図
製品仕様
- 材質：亜鉛ダイキャスト ZDC
- 表面処理：クロムメッキ
- 付属品：ばね座金平座金組込み十字穴付なべ小ねじ ユニクロ 2個付
規格表
単位：mm
| 型番 | D | H | M | l | d | L | h | （g） |
|---|---|---|---|---|---|---|---|---|
| AHPF | 102 | 28 | M6×P1.0 | 10 | 11 | 122 | 5 | 75 |
詳細情報
基本情報
アーチ型の取手。引き出しの取手などに。本体種類 面付形 面付形種類 アーチ形 ピッチ D(mm) 102グリップ材質 亜鉛ダイキャストZDC 高さ H(mm) 28 グリップ表面処理 クロムメッキ 取付方法 めねじ グリップ太さ(mm) 11グリップ断面形状 角形 取付ネジ径 M 6 付属品 ばね座金平座金組込み十字穴付なべ小ねじ ユニクロ 2個付

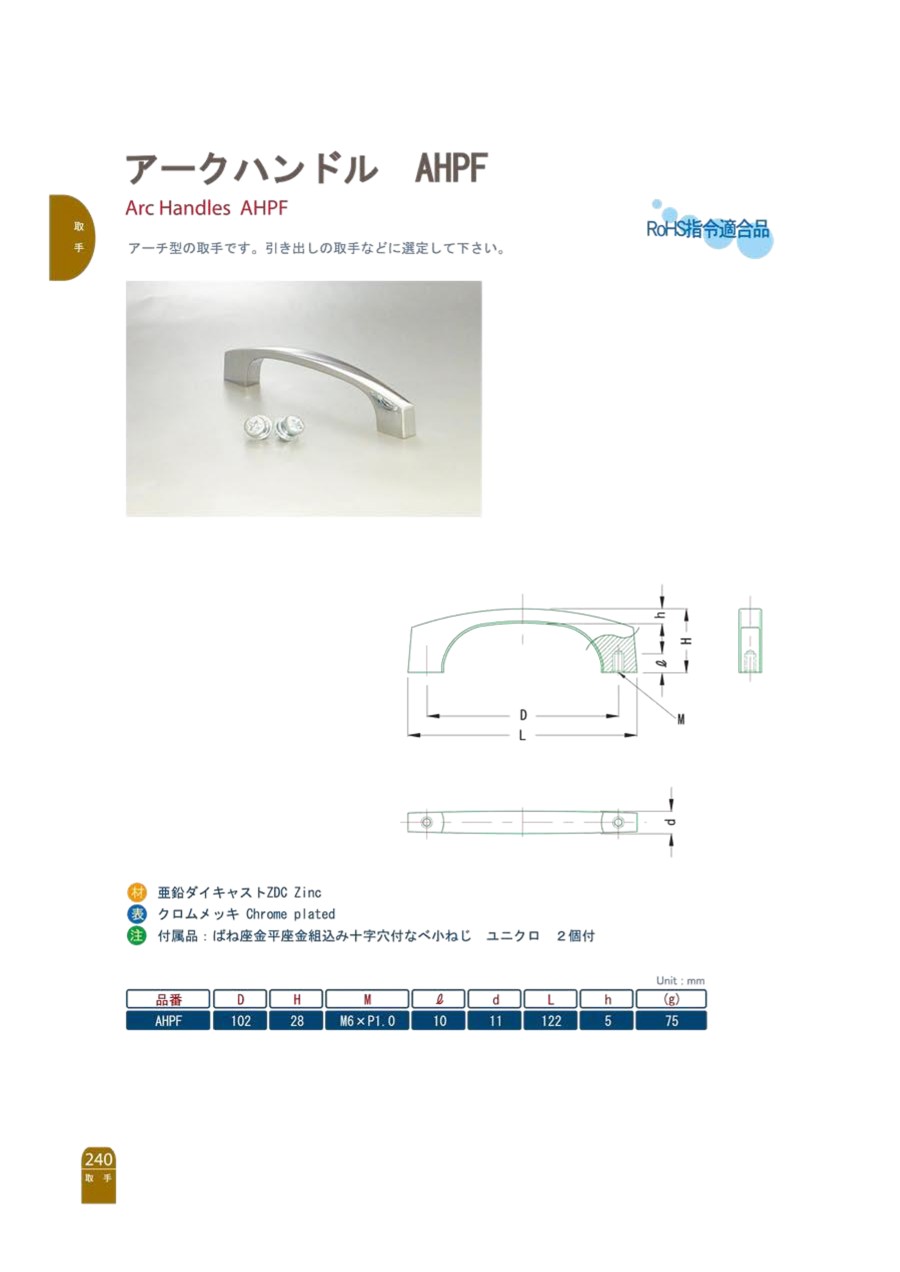

カタログ
アークハンドル AHPFの型番AHPFのページです。
型番AHPFに関する仕様情報を記載しております。
