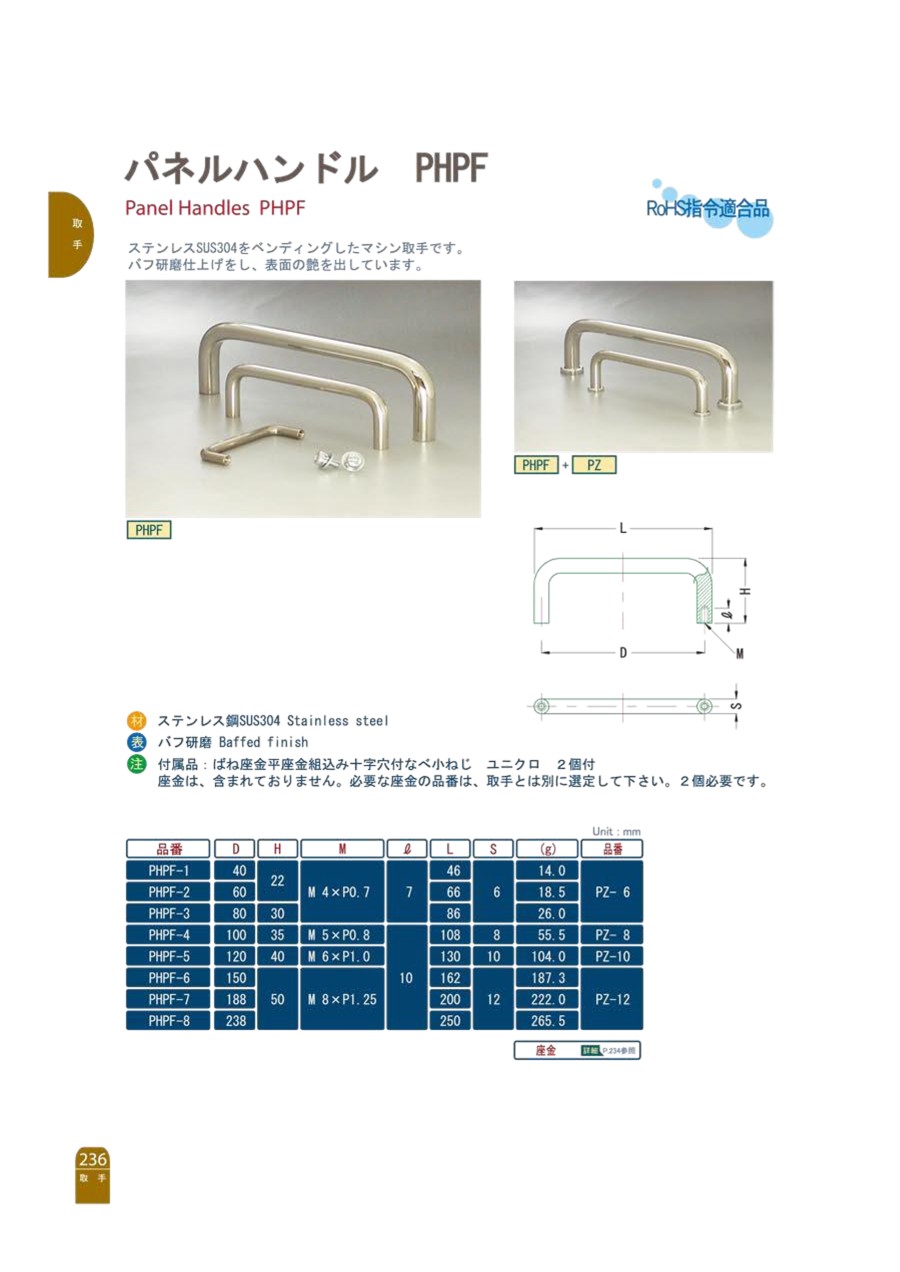

パネルハンドル PHPF
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 598円～2,206円
- 税込単価
- 658円～2,427円
【特長】・ステンレスSUS304をベンディングしたマシン取手です・バフ研磨仕上...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
外形図
材質: ステンレス銅SUS304
表面処理: バフ研磨
付属品: ばね座金平座金組込み十字穴付なべ小ねじ ユニクロ 2個付
単位:mm
| 品番 | D | H | M | l | L | S | (g) | 品番 |
|---|---|---|---|---|---|---|---|---|
| PHPF-1 | 40 | 22 | M4×P0.7 | 7 | 46 | 6 | 14.0 | PZ-6 |
| PHPF-2 | 60 | 66 | 18.5 | |||||
| PHPF-3 | 80 | 30 | 86 | 26.0 | ||||
| PHPF-4 | 100 | 35 | M5×P0.8 | 10 | 108 | 8 | 55.5 | PZ-8 |
| PHPF-5 | 120 | 40 | M6×P1.0 | 130 | 10 | 104.0 | PZ-10 | |
| PHPF-6 | 150 | 50 | M8×P1.25 | 162 | 12 | 187.3 | PZ-12 | |
| PHPF-7 | 188 | 200 | 222.0 | |||||
| PHPF-8 | 238 | 250 | 265.5 |
商品担当おすすめ
パネルハンドル PHPFのレビュー
段取り治具の取っ手
1
1.02020/03/20
まずもってCAD図が寸法と違う
図面で合わせると実物と違うので取り付けられません
2人が参考にしています。
