小西製作所

アーチグリップ AGR

カタログ |

数量スライド割引

通常単価(税別): 1,640円～2,030円

税込単価: 1,804円～2,233円

黒色フェノール樹脂製で取付け部は雌ネジ仕様で表面は艶やかで美しい取手です。御...

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
グリップ材質
樹脂
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
25.1～30
詳細材質
フェノール樹脂
グリップ表面処理
なし
付属品
なし

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用温度：max110℃ min-20℃

材質

グリップ：黒色フェノール樹脂
ネジ：黄銅C3604B

規格表

型番	L	D	H	S	S1	M	l	（g）
AGR-100	103	86±0.5	43	17	26	M6×P1.0	12	85
AGR-140	138	117±0.5	54	20	30	M8×P1.25	13	138
AGR-200	198	179±1.0	62	20	30	M8×P1.25	13	185

型番リスト

表示件数

型番

AGR-100

AGR-140

取付ピッチ【範囲選択】

(mm)

ピッチ D

(mm)

取付高さ【範囲選択】

(mm)

高さ H

(mm)

グリップ太さ

(mm)

取付ネジ径　M

最小発注数量

～100	86	40.1～45	43	26	6	1個
101～150	117	50.1～55	54	30	8	1個

通常単価(税別) (税込単価)	通常出荷日

1,640円 ( 1,804円 )	2日目
2,030円 ( 2,233円 )	2日目

詳細情報

基本情報

基本情報

黒色フェノール樹脂製で取付け部は雌ネジ仕様で表面は艶やかで美しい取手です。御使用温度 max110℃ min-20℃。

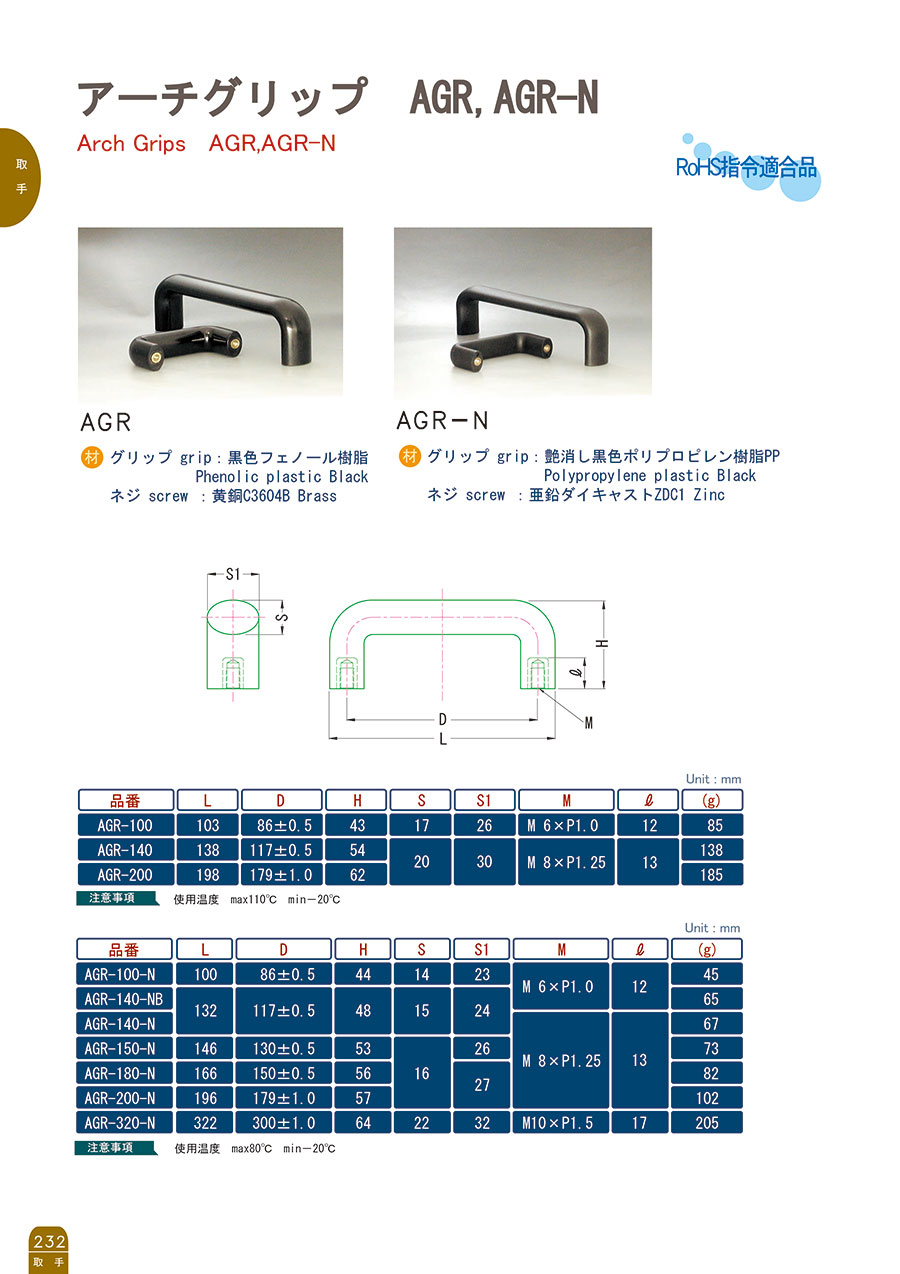

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

小西製作所
アーチグリップ（六角穴付ボルト固定タイプ） AGS
前面より六角穴付ボルトにて固定をするナイロン製の取手です。
小西製作所
アーチグリップ（艶消しタイプ） AGR-N
艶消し黒色ポリプロピレン樹脂製。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
