小西製作所

両握りハンドル WH-N

両握りハンドル WH-N
通常単価(税別)
3,612円～6,955円
税込単価
3,973円～7,651円
通常出荷日：在庫品1日目～2日目一部当日出荷可能

JIS B2602-2号 相当の両握りハンドルです。回し半径20mm～50mmより選定して下さい。

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

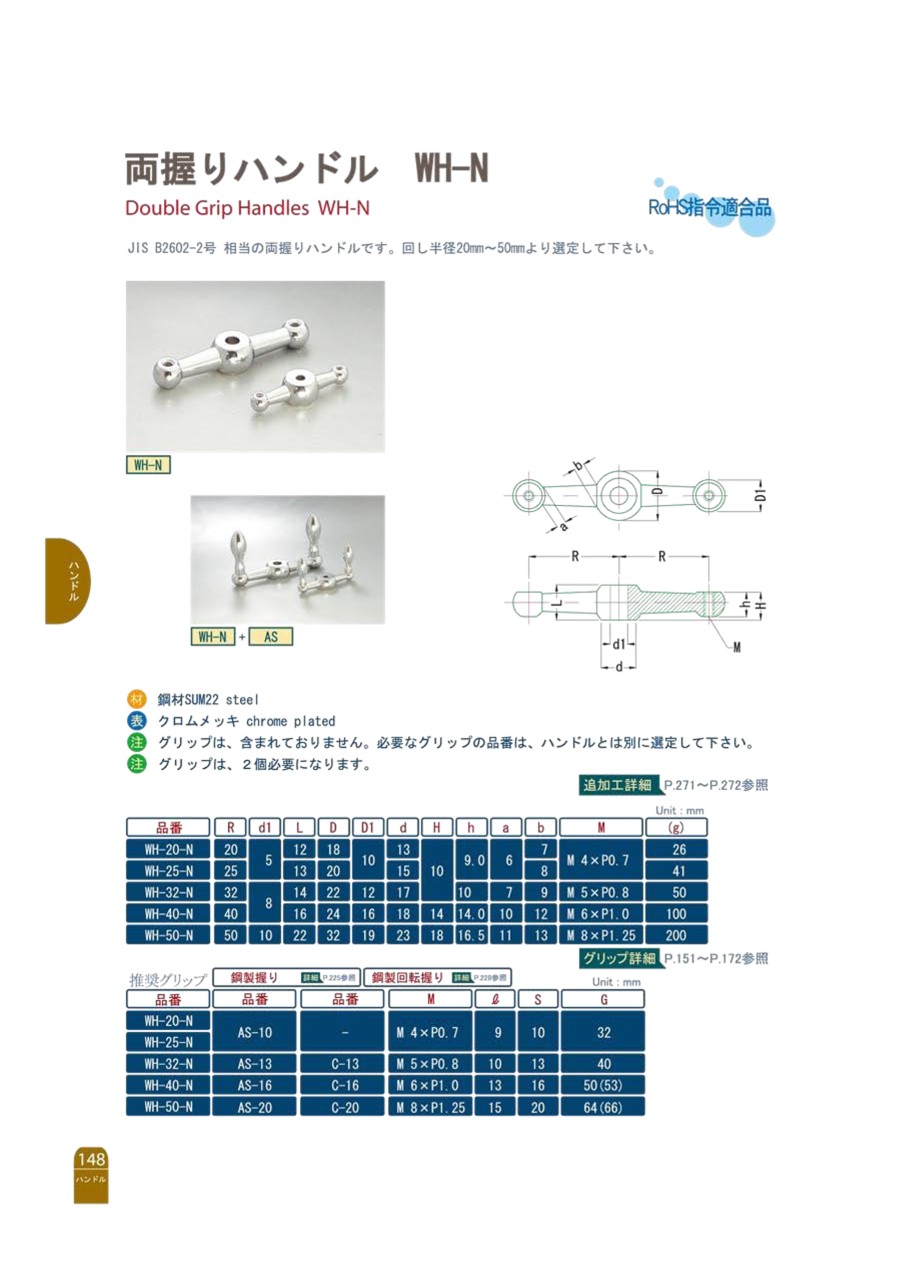

両握りハンドル WH-N　外形図



製品仕様

材質：鋼材SUM22

表面処理：クロムメッキ

注意・禁止事項

  • グリップは含まれていない。
  • グリップは2個必要。

規格表

単位：mm
型番Rd1LDD1dHhabM（g）
WH-20-N20512181013109.067M4×P0.726
WH-25-N25132015841
WH-32-N328142212171079M5×P0.850
WH-40-N40162416181414.01012M6×P1.0100
WH-50-N5010223219231816.51113M8×P1.25200

型番リスト

表示件数
  • 1
    • 型番
    WH-20-N
    WH-25-N
    WH-32-N
    WH-50-N

    ハンドル外径【範囲選択】

    ハンドル 外径

    (mm)

    クランクハンドル 回し半径

    (mm)

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    丸穴径

    (φ)

    推奨グリップ

    		最小発注数量
    ～80
    40
    20
    12
    13
    5
    AS-10
    1個
    ～80
    50
    25
    13
    15
    5
    AS-10
    1個
    ～80
    64
    32
    14
    17
    8
    AS-13，C-13
    1個
    80.1～150
    100
    50
    22
    23
    10
    AS-20，C-20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,612円
    ( 3,973円 )
    2日目
    3,769円
    ( 4,146円 )
    2日目
    4,227円
    ( 4,650円 )
    2日目
    6,955円
    ( 7,651円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    JIS B2602-2号 相当の両握りハンドルです。回し半径20mm～50mmより選定して下さい。
