小西製作所

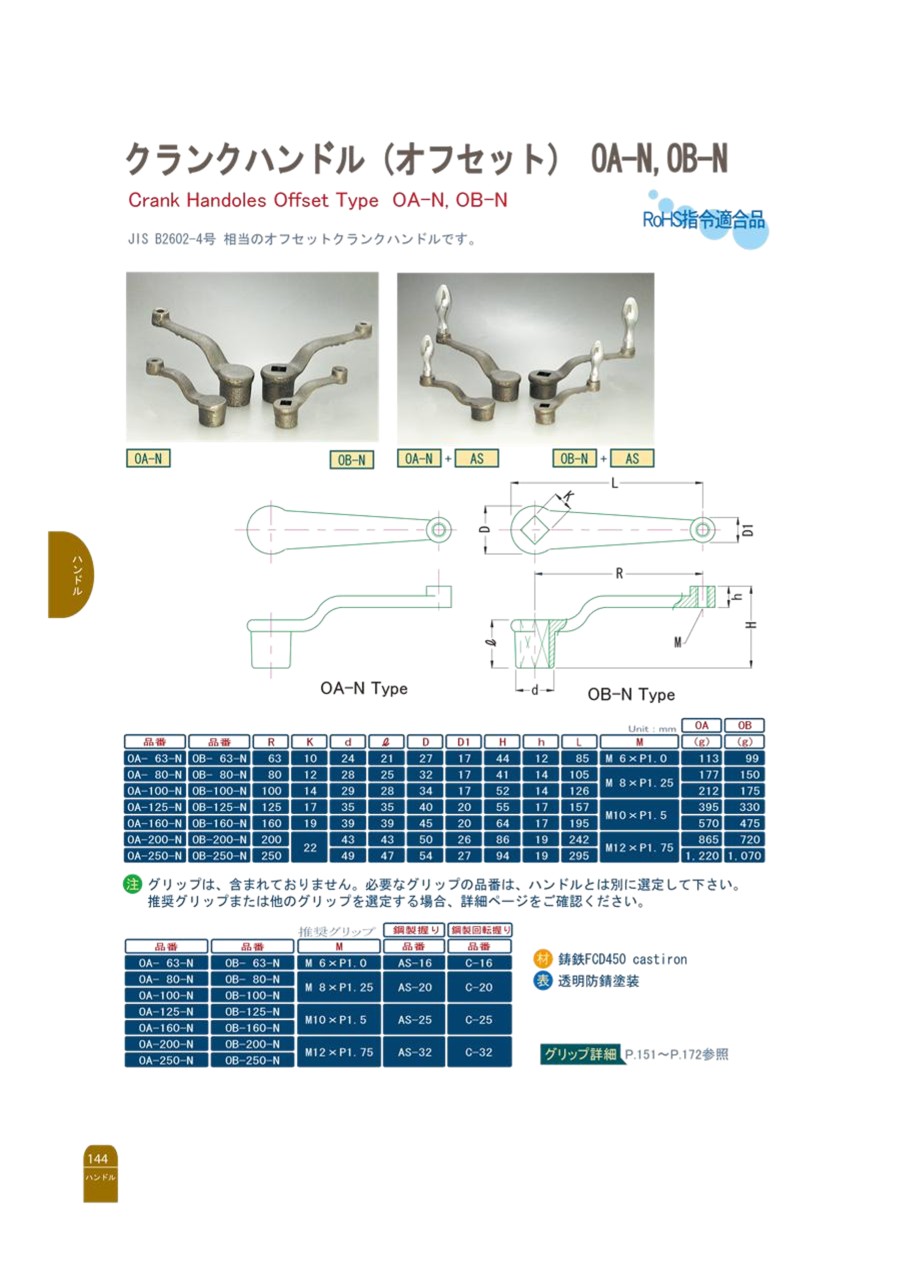

クランクハンドル（オフセット） OA-N、OB-N

クランクハンドル（オフセット） OA-N、OB-N
未確定：候補が8型番あります。
数量：

商品情報

外形図

クランクハンドル（オフセット） OA-N,OB-N 外形図1

OA-N

クランクハンドル（オフセット） OA-N,OB-N 外形図2

OB-N

製品仕様

外観図

クランクハンドル（オフセット） OA-N、OB-N 外観図

仕様

材質：鋳鉄FCD450
表面処理：透明防錆塗装

規格表

クランクハンドル（オフセット） OA-N,OB-N 規格表

注意・禁止事項

  • グリップは、含まれておりません。必要なグリップの品番は、ハンドルとは別に選定して下さい。

型番リスト

表示件数
  • 1
    • 型番
    OA-80-N
    OA-100-N
    OA-125-N
    OA-200-N
    OB-80-N
    OB-100-N
    OB-125-N
    OB-200-N

    クランクハンドル 回し半径

    (mm)

    取付部 穴加工

    止めねじ加工

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    角穴径 K

    (mm)

    推奨グリップ

    		最小発注数量
    80
    なし
    なし
    41
    28
    -
    AS-20，C-20
    1個
    100
    なし
    なし
    52
    29
    -
    AS-20，C-20
    1個
    125
    なし
    なし
    55
    35
    -
    AS-25，C-25
    1個
    200
    なし
    なし
    86
    43
    -
    AS-32，C-32
    1個
    80
    角穴(通し穴)
    なし
    41
    28
    12
    AS-20，C-20
    1個
    100
    角穴(通し穴)
    なし
    52
    29
    14
    AS-20，C-20
    1個
    125
    角穴(通し穴)
    なし
    55
    35
    17
    AS-25，C-25
    1個
    200
    角穴(通し穴)
    なし
    86
    43
    22
    AS-32，C-32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    598円
    ( 658円 )
    2日目
    997円
    ( 1,097円 )
    2日目
    1,297円
    ( 1,427円 )
    2日目
    2,199円
    ( 2,419円 )
    2日目
    1,597円
    ( 1,757円 )
    3日目
    1,876円
    ( 2,064円 )
    3日目
    2,358円
    ( 2,594円 )
    3日目
    5,221円
    ( 5,743円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    JIS B2602-4号 相当のオフセットクランクハンドルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クランクハンドル（オフセット） OA-N、OB-Nのレビュー
    4.3平均満足度：4.33件のレビュー
    クランクハンドル
    3
    満足度：3.02020/10/03
    エンプラ回転握りとセットで購入しました。回転握りで記した様にウィンチの回転用に使う為付属のハンドルは大き過ぎて重く長いの...もっと読む
    0人が参考にしています。
    パワーバイスのハンドルとして使用しています
    5
    満足度：5.02019/11/01
    メーカー付属のハンドルが大きすぎて、箱の付いた機械上で使いにくいので、バイス用のハンドルを作りました。本体が鋳物で削りや...もっと読む
    0人が参考にしています。
    マシンバイスのハンドルとして使用。
    5
    満足度：5.02018/11/23
    目的の軸サイズではありませんでしたが、小加工で代用品として利用でき便利です。 安価な価格設定にも好感が持てます。
    0人が参考にしています。
    3件全て見る
