小西製作所

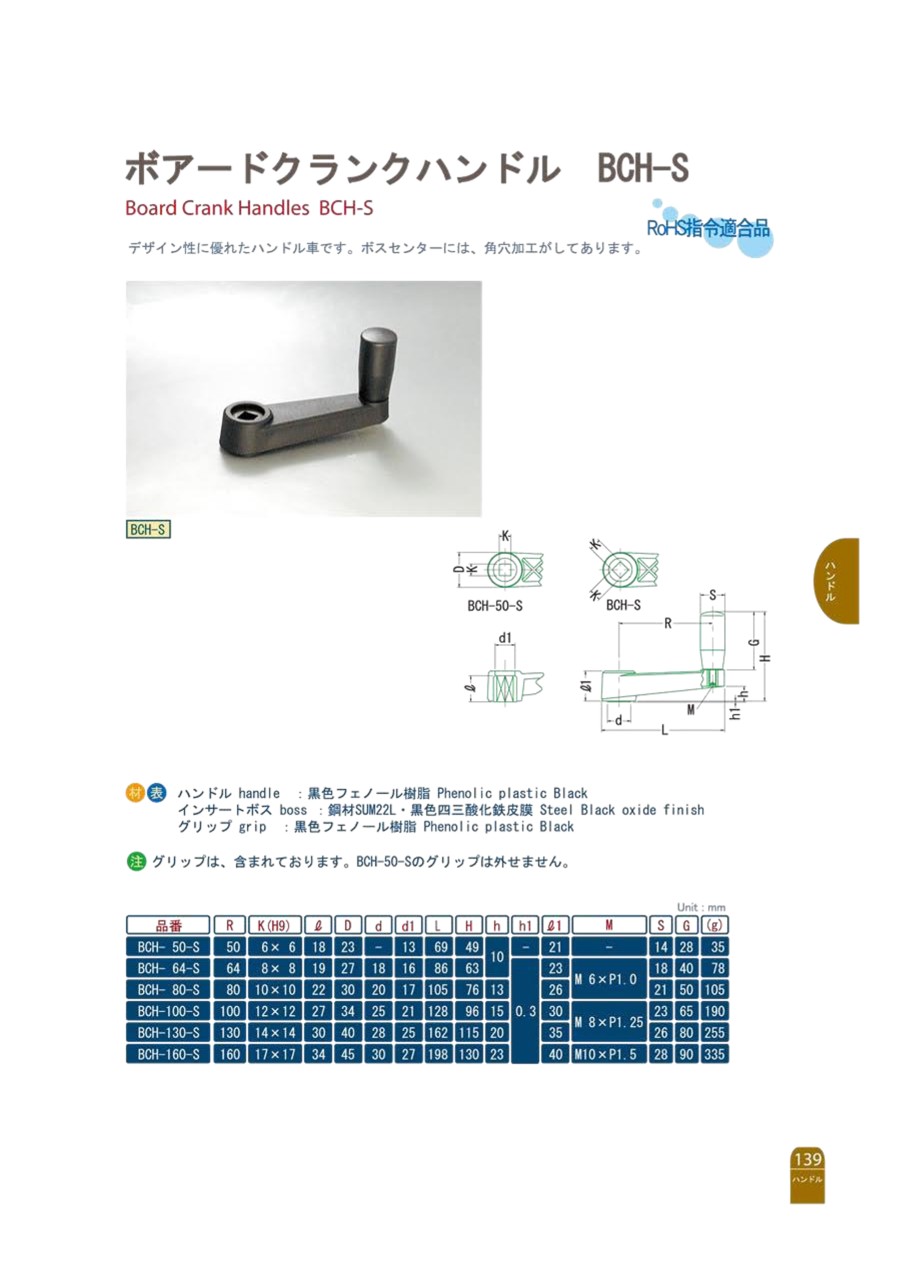

ボアードクランクハンドル BCH-S

ボアードクランクハンドル BCH-S

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
数量：

商品情報

外形図

ボアードクランクハンドル BCH-S 外形図

製品仕様

外観図

ボアードクランクハンドル BCH-S 外観図

仕様

  • ハンドル
    材質：黒色フェノール樹脂
  • インサートボス
    材質：鋼材SUM22L
    表面処理：黒色四三酸化鉄皮膜
  • グリップ
    材質：黒色フェノール樹脂

規格表

ボアードクランクハンドル BCH-S 規格表

注意・禁止事項

  • グリップは、含まれております。BCH-50-Sのグリップは外せません。

型番リスト

表示件数
  • 1
    • 型番
    BCH-50-S
    BCH-64-S
    BCH-80-S
    BCH-100-S
    BCH-130-S
    BCH-160-S

    クランクハンドル 回し半径

    (mm)

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    角穴径 K

    (mm)

    		最小発注数量
    50
    21
    23
    6
    1個
    64
    23
    27
    8
    1個
    80
    26
    30
    10
    1個
    100
    30
    34
    12
    1個
    130
    35
    40
    14
    1個
    160
    40
    45
    17
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,995円
    ( 3,295円 )
    41日目
    3,147円
    ( 3,462円 )
    2日目
    3,439円
    ( 3,783円 )
    2日目
    3,927円
    ( 4,320円 )
    2日目
    5,115円
    ( 5,627円 )
    2日目
    6,396円
    ( 7,036円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    デザイン性に優れたハンドル車です。ボスセンターには、角穴加工がしてあります。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
