スリーアームハンドル TRA
- 通常単価(税別)
- 6,309円～11,720円
- 税込単価
- 6,940円～12,892円
荷重を加えやすいレバータイプのハンドルです。トルクが必要な場合に選定して下さい...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
外観図
材質・表面処理
- ボス：鋼材S45C・黒色四三酸化鉄皮膜
- レバー：鋼材SUM22・黒色四三酸化鉄皮膜
- グリップ：黒色フェノール樹脂
規格表
単位：mm
| 型番 | R | d（H9） | l | D | d1 | H | L | l1 | S | S1 | G | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TRA-125 | 125 | 10 | 16 | 50 | 37 | 65 | 25 | 1 | 25 | 12 | 74 | 515 |
| TRA-140 | 140 | 12 | 19 | 55 | 42 | 73 | 28 | 580 | ||||
| TRA-160 | 160 | 14 | 22 | 65 | 49 | 83 | 32 | 32 | 15 | 102 | 1,155 | |
| TRA-180 | 180 | 16 | 26 | 80 | 60 | 94 | 40 | 1,890 |

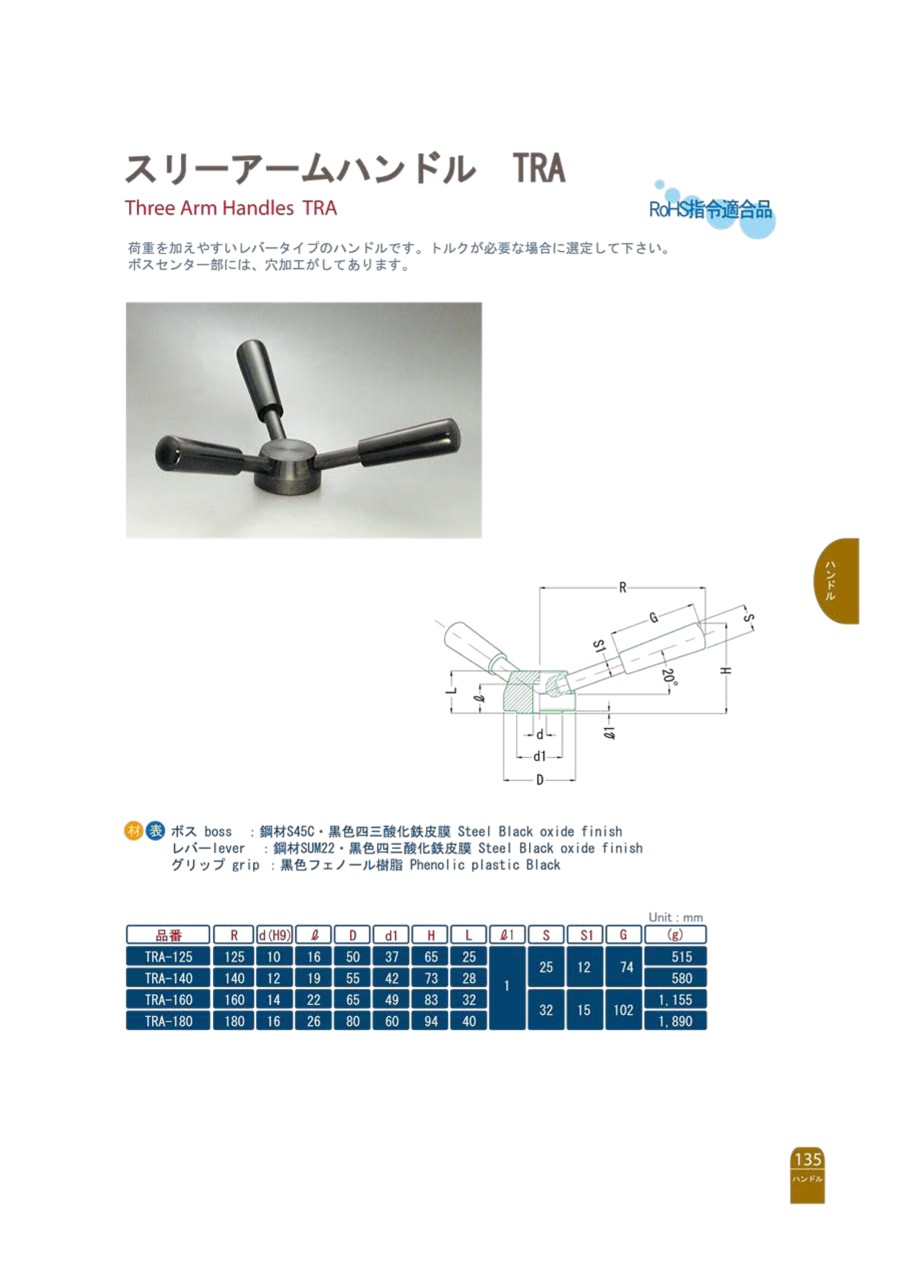

カタログ
