小西製作所

ツーアームハンドル TA

ツーアームハンドル TA

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
数量：

商品情報

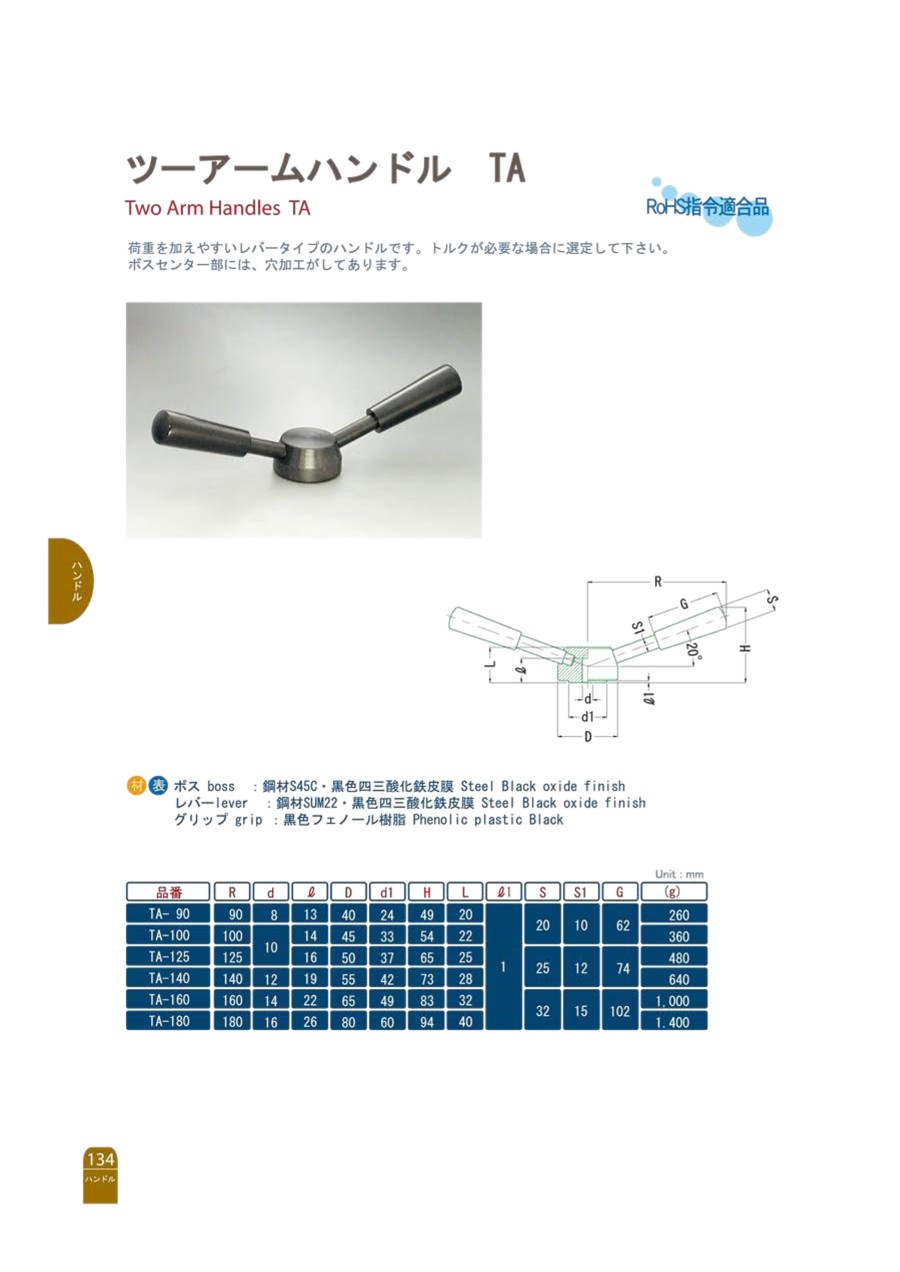

外形図

ツーアームハンドル TA 外形図

製品仕様

外観図

ツーアームハンドル TA 外観図

仕様

  • ボス
    材質：鋼材S45C
    表面処理：黒色四三酸化鉄皮膜
  • レバー
    材質：鋼材SUM22
    表面処理：黒色四三酸化鉄皮膜
  • グリップ
    材質：黒色フェノール樹脂

規格表

ツーアームハンドル TA 規格表

型番リスト

表示件数
  • 1
    • 型番
    TA-90
    TA-100
    TA-125
    TA-140
    TA-160
    TA-180

    ハンドル外径【範囲選択】

    ハンドル 外径

    (mm)

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    丸穴径

    (φ)

    		最小発注数量
    150.1～180
    180
    20
    24
    8
    1個
    180.1～240
    200
    22
    33
    10
    1個
    240.1～
    250
    25
    37
    10
    1個
    240.1～
    280
    28
    42
    12
    1個
    240.1～
    320
    32
    49
    14
    1個
    240.1～
    360
    40
    60
    16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,195円
    ( 3,515円 )
    5日目
    3,644円
    ( 4,008円 )
    5日目
    3,940円
    ( 4,334円 )
    5日目
    4,553円
    ( 5,008円 )
    5日目
    6,552円
    ( 7,207円 )
    5日目
    7,539円
    ( 8,293円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・荷重を加えやすいレバータイプのハンドルです。
    ・トルクが必要な場合に選定して下さい。
    ・ボスセンター部には、穴加工がしてあります。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
