小西製作所

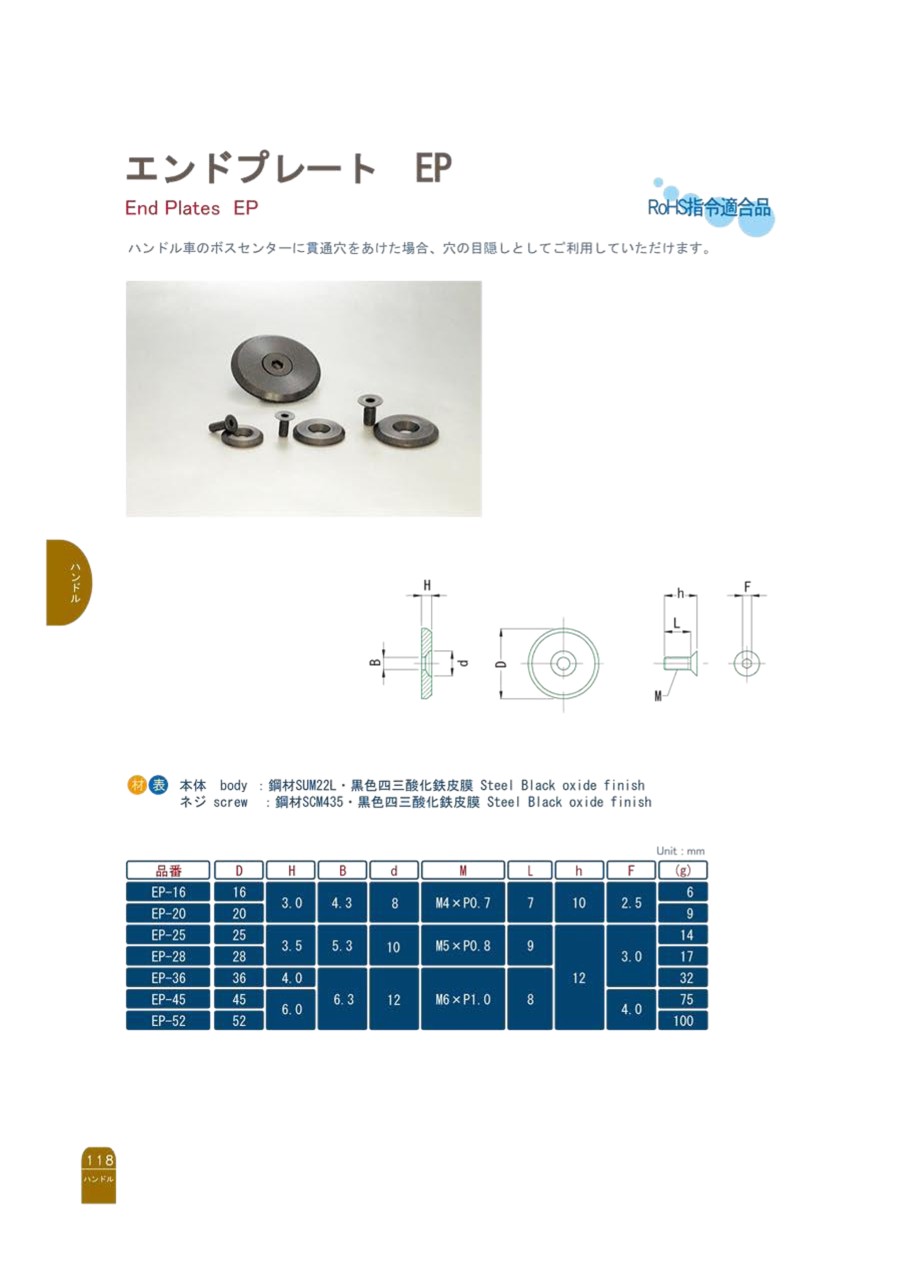

エンドプレート EP

エンドプレート EP
未確定：候補が6型番あります。
数量：

商品情報

外形図

エンドプレート EP 外形図

製品仕様

  • 本体
    材質：鋼材SUM22L
    表面処理：黒色四三酸化鉄皮膜
  • ネジ
    材質：鋼材SCM435
    表面処理：黒色四三酸化鉄皮膜

規格表

エンドプレート EP 規格表

型番リスト

表示件数
  • 1
    • 型番
    EP-16
    EP-20
    EP-28
    EP-36
    EP-45
    EP-52

    取付部 外径

    (φ)

    外径 D

    厚さ H

    皿穴径

    		最小発注数量
    8
    16
    3.0
    4.3
    1個
    8
    20
    3.0
    4.3
    1個
    10
    28
    3.5
    5.3
    1個
    12
    36
    4.0
    6.3
    1個
    12
    45
    6.0
    6.3
    1個
    12
    52
    6.0
    6.3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    414円
    ( 455円 )
    2日目
    416円
    ( 458円 )
    2日目
    617円
    ( 679円 )
    2日目
    746円
    ( 821円 )
    2日目
    1,197円
    ( 1,317円 )
    2日目
    1,445円
    ( 1,590円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ハンドル車のボスセンターに貫通穴をあけた場合、穴の目隠しとしてご利用していただけます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
