三ツ玉ハンドル MH
- ハンドル 種類
- クランクハンドル
- ハンドル 材質
- 鋼材SUM22
- 取付部 穴加工
- センター穴
- 止めねじ加工
- なし
- グリップ/取付穴有無
- なし(握りネジなし)
- 丸穴径 (φ)
- 5
- ハンドル 表面処理
- クロムメッキ
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
材質：鋼材SUM22
表面処理：クロムメッキ
規格表
単位：mm
| 型番 | R | D | d1 | H | D1 | a | b | （g） |
|---|---|---|---|---|---|---|---|---|
| MH-20 | 20 | 18 | 5 | 15.0 | 10 | 6 | 7 | 30 |
| MH-25 | 25 | 20 | 16.5 | 8 | 45 | |||
| MH-32 | 32 | 22 | 18.0 | 12 | 7 | 9 | 65 | |
| MH-40 | 40 | 24 | 20.0 | 16 | 10 | 12 | 115 | |
| MH-50 | 50 | 32 | 27.0 | 19 | 11 | 13 | 225 |

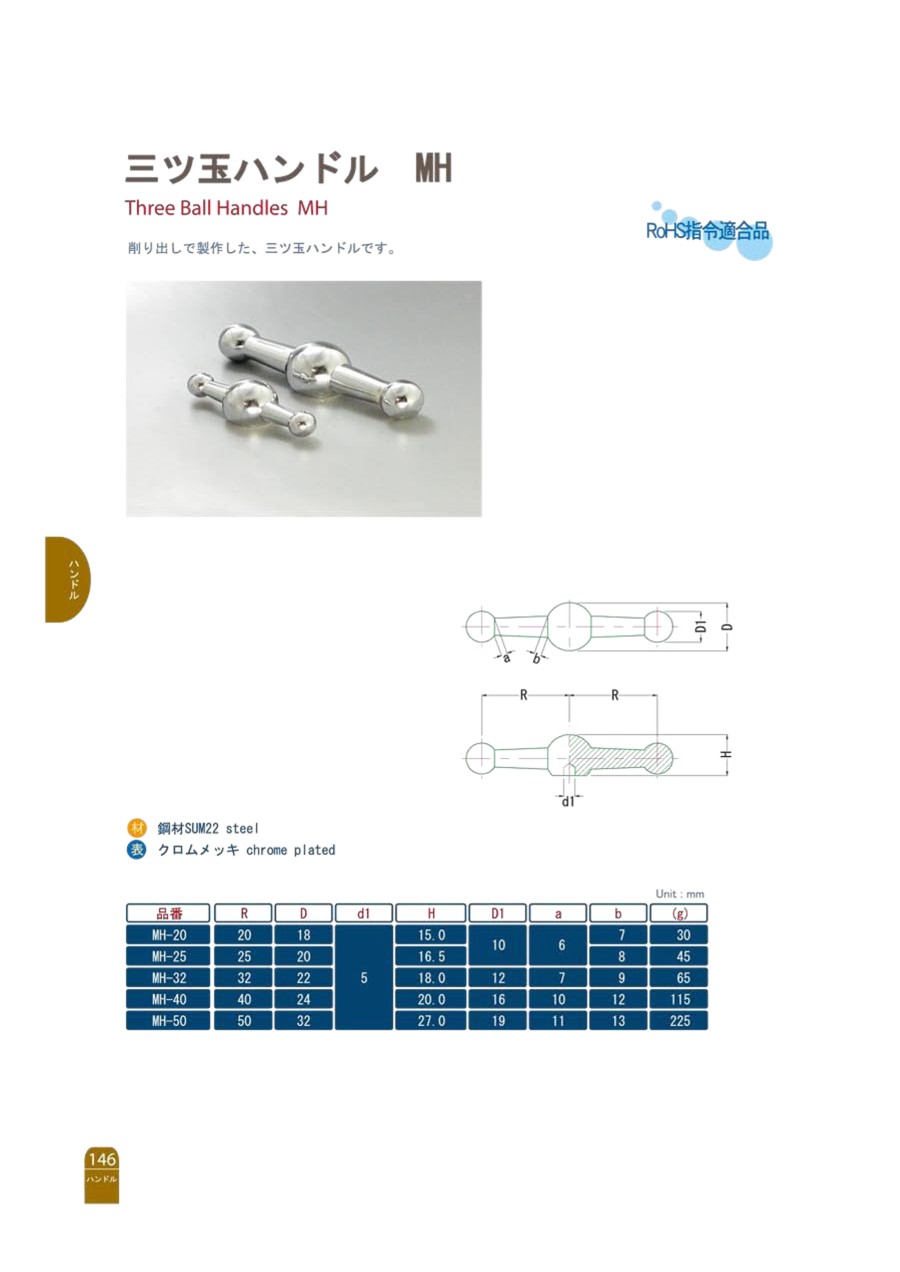

カタログ
