ボールハンドル BH
- 通常単価(税別)
- 2,290円～5,771円
- 税込単価
- 2,519円～6,348円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ボールハンドル。【特長】・レバー操作による開閉などに、ご使用いただけます【用途】・取付けシャフトの回転...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観図
仕様
材質：鋼材SUM202
表面処理：クロムメッキ
規格表
| 品番 | R | d | d1 | L | D | H | S | S1 | G | (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| BH-63 | 63 | 13 | 5 | 13.0 | 16 | 30 | 10 | 7 | 71.0 | 45 |
| BH-80 | 80 | 16 | 16.0 | 20 | 39 | 13 | 9 | 90.0 | 90 | |
| BH-100 | 100 | 21 | 20.0 | 25 | 48 | 16 | 11 | 112.5 | 170 | |
| BH-125 | 125 | 25 | 26.0 | 32 | 63 | 20 | 14 | 141.0 | 350 | |
| BH-160 | 160 | 32 | 32.5 | 40 | 78 | 25 | 18 | 180.0 | 650 |

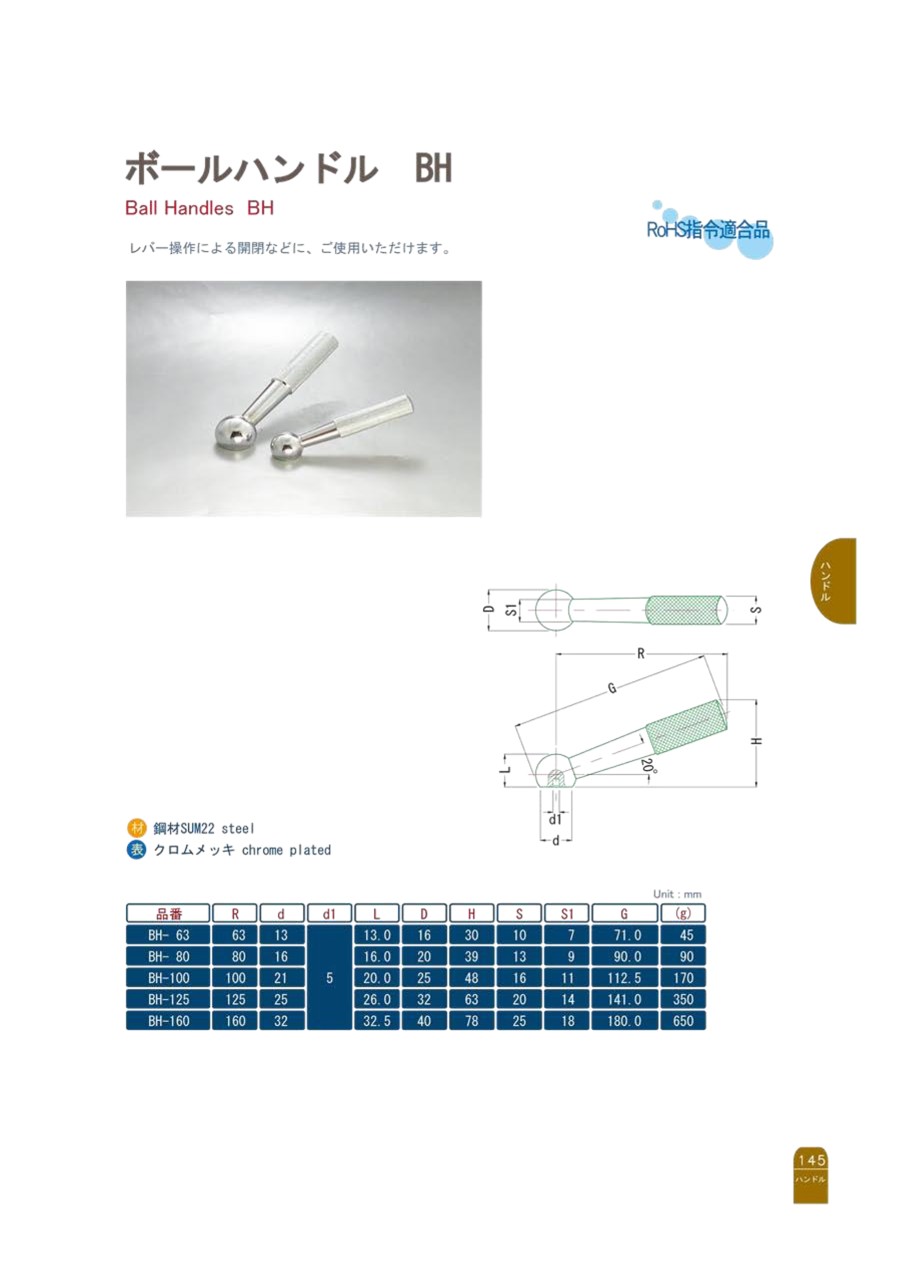

カタログ
