コントロールレバー CL（ノブ付形）
- 接続部 種類
- 丸穴
- レバー 材質
- PA6(ガラス繊維強化)
- レバー 操作方向
- 左右(回転)
- クランプ 機構
- なし
- 高さタイプ (mm)
- 標準
- L字クランプレバー 形状
- 止めねじなし
- ノブ付レバー 形状
- シングルレバー
- 本体 表面処理
- なし
- 取付部 材質
- SS400
- 取付部 表面処理
- 黒色四三酸化鉄皮膜
- ノブ材質
- 黒色フェノール樹脂
- ノブ表面処理
- なし
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
外観図
仕様
| - | 材質 | 表面処理 |
|---|---|---|
| 本体 | ナイロン樹脂PA6（ガラス繊維強化） | |
| インサート | 鋼材SS400 | 黒色四三酸化鉄被膜 |
| シャフト | 鋼材SS400 | 艶消しシルバークロムメッキ |
| グリップ | 黒色フェノール樹脂 | |
| センタープレート | 艶消しシルバーアルミニウム | |
規格表
単位：mm
| 型番 | D | d（H7） | L | R | H | h | a | d1 | d2 | d3 | S | l1 | l2 | r | C | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CL-37 | 37 | 8 | 17 | 81 | 46 | 20 | 25° | 18 | 21 | 5 | 10 | 22 | 26 | 13.8 | 4.3 | 75 |
| CL-45 | 45 | 22 | 108 | 52 | 25 | 20° | 22 | 25 | 6 | 28 | 32 | 17.5 | 7.0 | 132 | ||
| CL-54 | 54 | 10 | 27 | 127 | 61 | 30 | 26 | 31 | 8 | 12 | 34 | 39 | 20.2 | 7.3 | 213 |
詳細情報
基本情報
位置決め固定をする時に使用をするレバーです。
ボス裏面にスナップ穴（2箇所）とスナップ溝（125±1°）を利用することができます。ボス表面のセンタープレートは、シールになっていますので、コントトールレバーを機械に取り付け後、センタープレートを貼り、見た目を美しくすることが可能です。

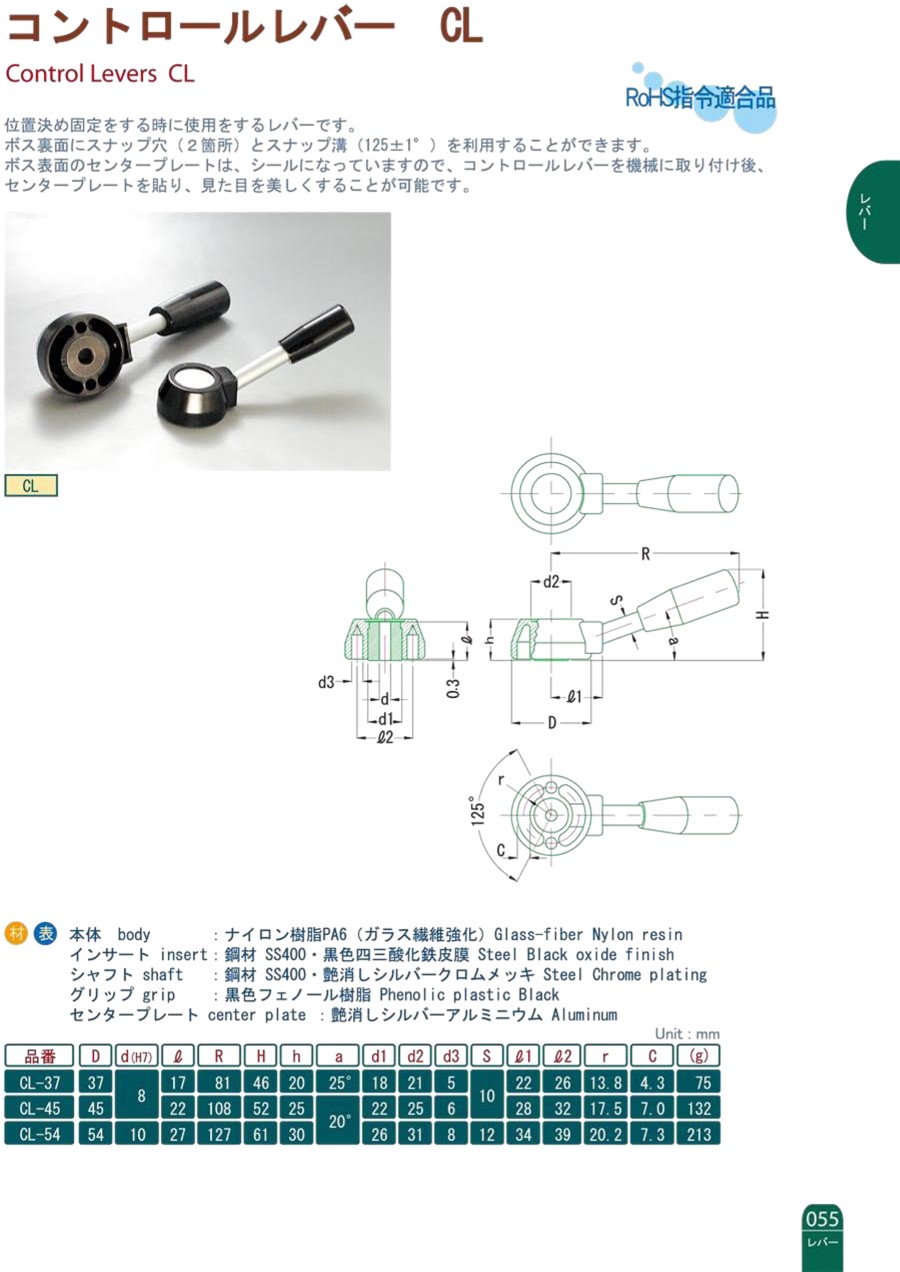

カタログ
