オールステンレスプッシュオフクランプレバー PCSSM,PCSS

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,828円～11,270円

税込単価: 3,111円～12,397円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：在庫品1日目

【特長】・位置決め固定をする時に使用をするオールステンレス仕様のレバーです。・...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
SCS13
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオフ（常時解除/押し込んでかみ合い）
レバー角度 (rad)
10
L字クランプレバー形状
止めねじ式
本体表面処理
電解研磨
取付部材質
SUS303
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が173型番あります。

商品情報
型番リスト
詳細情報

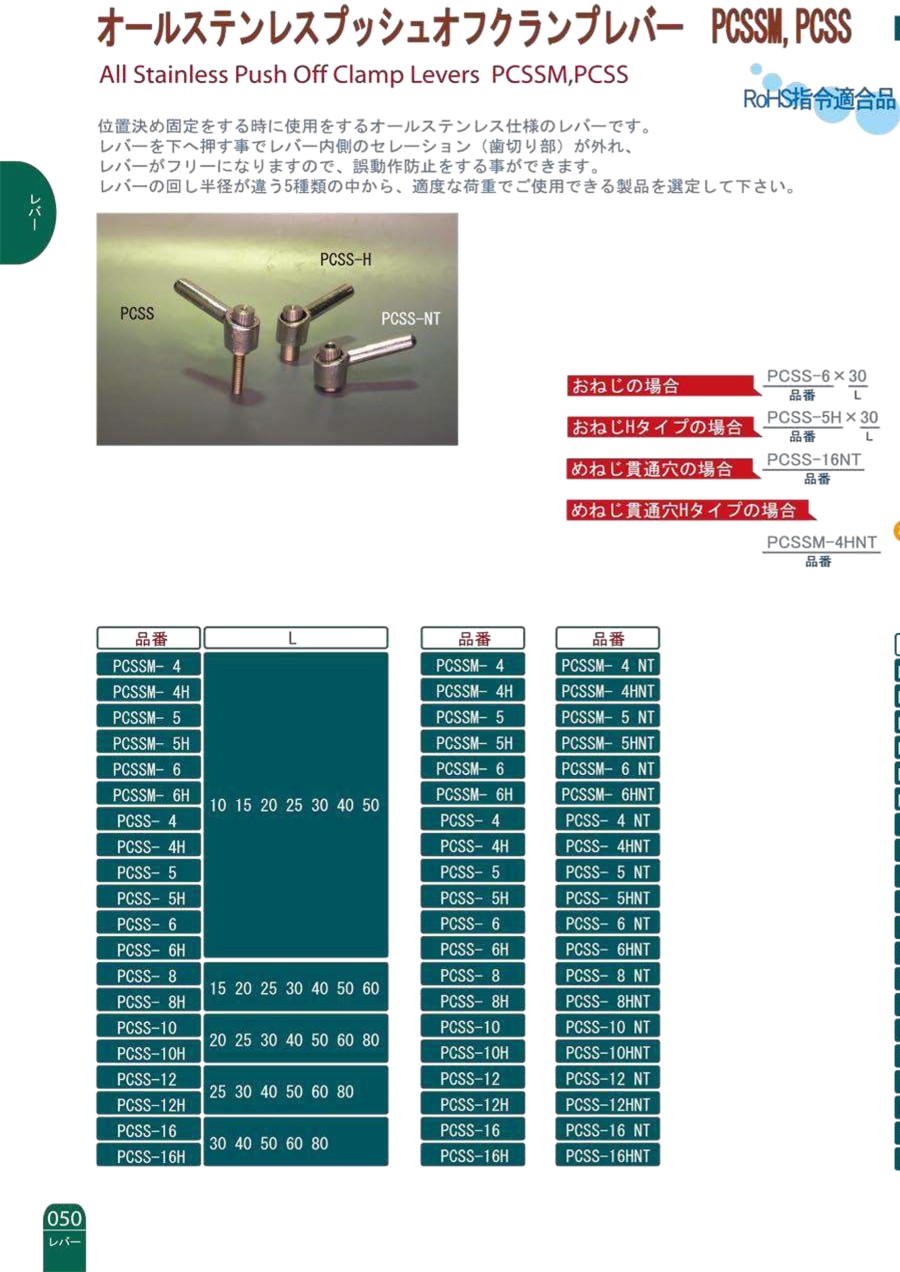

カタログ

商品情報

外形図

製品仕様

外観図

材質・表面処理

レバー：ステンレス鋳鋼 SCS13（SUS304相当）・電解研磨
ボルト：ステンレス鋼 SUS303
止めネジ：ステンレス鋼 SUS303
バネ：ステンレス鋼線 SUS304-WPB

規格表

単位：mm

型番	型番	R	M	d	t	T	H1	H2	H	l	D	S	歯数	（g）
PCSSM-4	PCSSM-4NT	30	M4×P0.7	9.1	9	26	23.5	19.5	21.0	4.0	17	9	24	23～30
PCSSM-4H	PCSSM-4HNT		M4×P0.7			36	33.5	29.5	31.0	14.0
PCSSM-5	PCSSM-5NT		M5×P0.8			26	23.5	19.5	21.0	4.0
PCSSM-5H	PCSSM-5HNT		M5×P0.8			36	33.5	29.5	31.0	14.0
PCSSM-6	PCSSM-6NT		M6×P1.0			26	23.5	19.5	21.0	4.0
PCSSM-6H	PCSSM-6HNT		M6×P1.0			36	33.5	29.5	31.0	14.0
PCSS-4	PCSS-4NT	45	M4×P0.7			26	26.0	22.0	21.0	4.0				28～35
PCSS-4H	PCSS-4HNT		M4×P0.7			36	36.0	32.0	31.0	14.0
PCSS-5	PCSS-5NT		M5×P0.8			26	26.0	22.0	21.0	4.0
PCSS-5H	PCSS-5HNT		M5×P0.8			36	36.0	32.0	31.0	14.0
PCSS-6	PCSS-6NT		M6×P1.0			26	26.0	22.0	21.0	4.0
PCSS-6H	PCSS-6HNT		M6×P1.0			36	36.0	32.0	31.0	14.0
PCSS-8	PCSS-8NT	65	M8×P1.25	11.6	12	30	33.0	29.0	24.5	4.5	20	10	30	70～85
PCSS-8H	PCSS-8HNT	65	M8×P1.25	11.6	12	40	43.0	39.0	34.5	14.5	20	10		70～85
PCSS-10	PCSS-10NT	80	M10×P1.5	13.8	14	33	37.5	32.5	27.5	5.0	23	12		115～150
PCSS-10H	PCSS-10HNT	80	M10×P1.5	13.8	14	43	47.5	42.5	37.5	15.0	23	12		115～150
PCSS-12	PCSS-12NT	90	M12×P1.75	16.0	17	35	44.0	39.0	33.0	7.0	27	14		190～250
PCSS-12H	PCSS-12HNT	90	M12×P1.75	16.0	17	45	54.0	49.0	43.0	17.0	27	14		190～250
PCSS-16	PCSS-16NT	110	M16×P2.0	20.0	23	50	56.0	51.0	41.5	10.0	32	16		290～400
PCSS-16H	PCSS-16HNT	110	M16×P2.0	20.0	23	60	66.0	61.0	51.5	20.0	32	16		290～400

型番	L
PCSSM-4	10 15 20 25 30 40 50
PCSSM-4H
PCSSM-5
PCSSM-5H
PCSSM-6
PCSSM-6H
PCSS-4
PCSS-4H
PCSS-5
PCSS-5H
PCSS-6
PCSS-6H
PCSS-8	15 20 25 30 40 50 60
PCSS-8H	15 20 25 30 40 50 60
PCSS-10	20 25 30 40 50 60 80
PCSS-10H	20 25 30 40 50 60 80
PCSS-12	25 30 40 50 60 80
PCSS-12H	25 30 40 50 60 80
PCSS-16	30 40 50 60 80
PCSS-16H	30 40 50 60 80

使用例

操作方法

（1）歯止めがはずれるまでレバーを下に下げて下さい。
（内蔵スプリングが圧縮されます。）

（2）レバーを下げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。
スプリングの力で戻り歯止め装置が再びロックされます。

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	21	標準	45	9	1個
[めねじ] めねじ	M4	-	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	31	Hタイプ	45	9	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	31	Hタイプ	45	50	1個
[めねじ] めねじ貫通穴	M4	-	21	標準	45	9	1個
[おねじ] おねじ	M4	1800	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	21	標準	45	30	1個
[おねじ] おねじ	M4	1800	21	標準	45	40	1個
[おねじ] おねじ	M4	1800	21	標準	45	50	1個
[めねじ] めねじ	M5	-	21	標準	45	9	1個
[めねじ] めねじ	M5	-	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M5	-	31	Hタイプ	45	9	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	10	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	15	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	20	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	25	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	30	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	40	1個
[おねじ] おねじ	M5	3100	31	Hタイプ	45	50	1個
[めねじ] めねじ貫通穴	M5	-	21	標準	45	9	1個
[おねじ] おねじ	M5	3100	21	標準	45	10	1個
[おねじ] おねじ	M5	3100	21	標準	45	15	1個
[おねじ] おねじ	M5	3100	21	標準	45	20	1個
[おねじ] おねじ	M5	3100	21	標準	45	25	1個
[おねじ] おねじ	M5	3100	21	標準	45	30	1個
[おねじ] おねじ	M5	3100	21	標準	45	40	1個
[おねじ] おねじ	M5	3100	21	標準	45	50	1個
[めねじ] めねじ	M6	-	21	標準	45	9	1個
[めねじ] めねじ	M6	-	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M6	-	31	Hタイプ	45	9	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	10	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	15	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	20	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	25	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	30	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	40	1個
[おねじ] おねじ	M6	4500	31	Hタイプ	45	50	1個
[めねじ] めねじ貫通穴	M6	-	21	標準	45	9	1個
[おねじ] おねじ	M6	4500	21	標準	45	10	1個
[おねじ] おねじ	M6	4500	21	標準	45	15	1個
[おねじ] おねじ	M6	4500	21	標準	45	20	1個
[おねじ] おねじ	M6	4500	21	標準	45	25	1個
[おねじ] おねじ	M6	4500	21	標準	45	30	1個
[おねじ] おねじ	M6	4500	21	標準	45	40	1個
[おねじ] おねじ	M6	4500	21	標準	45	50	1個
[めねじ] めねじ	M8	-	24.5	標準	65	12	1個
[めねじ] めねじ	M8	-	34.5	Hタイプ	65	12	1個
[めねじ] めねじ貫通穴	M8	-	34.5	Hタイプ	65	12	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	15	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	20	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	25	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	30	1個

通常単価(税別) (税込単価)	通常出荷日

2,828円 ( 3,111円 )	3日目
2,956円 ( 3,252円 )	3日目
2,956円 ( 3,252円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,348円 ( 3,683円 )	3日目
3,348円 ( 3,683円 )	3日目
2,828円 ( 3,111円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
2,828円 ( 3,111円 )	3日目
2,956円 ( 3,252円 )	3日目
2,956円 ( 3,252円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,348円 ( 3,683円 )	3日目
3,348円 ( 3,683円 )	3日目
2,828円 ( 3,111円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
2,828円 ( 3,111円 )	3日目
2,956円 ( 3,252円 )	3日目
2,956円 ( 3,252円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,348円 ( 3,683円 )	3日目
3,348円 ( 3,683円 )	3日目
2,828円 ( 3,111円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,076円 ( 3,384円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,860円 ( 4,246円 )	3日目
3,995円 ( 4,395円 )	3日目
3,995円 ( 4,395円 )	3日目
3,995円 ( 4,395円 )	3日目
3,995円 ( 4,395円 )	3日目
3,995円 ( 4,395円 )	3日目
3,995円 ( 4,395円 )	3日目

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするオールステンレス仕様のレバーです。
・レバーを下へ押す事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、誤動作防止をする事ができます。
・レバーの回し半径が違う5種類の中から、適度な荷重でご使用できる製品を選定して下さい。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オールステンレスプッシュオフクランプレバー PCSSM,PCSSのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品オールステンレスプッシュオフクランプレバー PCSSM,PCSS	カム・クランプ	LEME プラクランプレバー（おねじ）	カムレバー（KCL・KCLF・KCLS・KCLFS）	LSLK ストップロックレバー	クランプレバー SR--6、SF--6
メーカー	小西製作所	ロームヘルドハルダー	鍋屋バイテック	イマオコーポレーション	鍋屋バイテック	小西製作所
通常価格	2,828円-	14,779円 -	652円 -	1,289円 -	2,400円 -	756円 -
通常出荷日	在庫品1日目〜	9日目	4日目	在庫品1日目〜	4日目	在庫品1日目〜
種類	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	その他機能付きレバー	クランプ機能付きレバー
レバー形状	L字形	-	L字形	L字形	L字形	L字形
レバー材質	SCS13	-	ナイロン6	-	亜鉛ダイカスト	亜鉛ダイキャスト
レバー操作方向	左右(回転)	左右(回転)	左右(回転)	上下	左右(回転)	左右(回転)
レバー機構	セレーション	直結（連動）	セレーション	直結（連動）	-	セレーション
