小西製作所

プッシュオフクランプレバー（ステンレス） PCSM、PCS

カタログ |

数量スライド割引

通常単価(税別): 1,508円～6,753円

税込単価: 1,659円～7,428円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：2 日目～

【特長】・位置決め固定をする時に使用をするステンレス仕様のレバーです・レバーを...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイキャスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオフ（常時解除/押し込んでかみ合い）
レバー角度 (rad)
10
L字クランプレバー形状
止めねじ式
本体表面処理
静電紛体塗装
取付部材質
SUS303
取付部表面処理
なし

未確定：候補が696型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PCS（オネジ）

PCS（メネジ）

PCS-NT（メネジ貫通）

製品仕様

材質／表面処理

レバー：亜鉛ダイキャスト・静電紛体塗装
ボルト：ステンレスSUS303
止めネジ：ステンレスSUS303
バネ：ステンレス鋼線SUS304

規格表

おねじタイプ								めねじタイプ	めねじ貫通タイプ	-
型番	L							型番	型番	カラー
PCSM-4	10	15	20	25	30	40	50	PCSM-4	PCSM-4NT	B（ブラック） O（オレンジ） R（レッド） S（シルバー）
PCSM-4H								PCSM-4H	PCSM-4HNT
PCSM-5								PCSM-5	PCSM-5NT
PCSM-5H								PCSM-5H	PCSM-5HNT
PCSM-6								PCSM-6	PCSM-6NT
PCSM-6H								PCSM-6H	PCSM-6HNT
PCS-4								PCS-4	PCS-4NT
PCS-4H								PCS-4H	PCS-4HNT
PCS-5								PCS-5	PCS-5NT
PCS-5H								PCS-5H	PCS-5HNT
PCS-6								PCS-6	PCS-6NT
PCS-6H								PCS-6H	PCS-6HNT
PCS-8	15	20	25	30	40	50	60	PCS-8	PCS-8NT
PCS-8H	15	20	25	30	40	50	60	PCS-8H	PCS-8HNT
PCS-10	20	25	30	40	50	60	80	PCS-10	PCS-10NT
PCS-10H	20	25	30	40	50	60	80	PCS-10H	PCS-10HNT
PCS-12	25	30	40	50	60	80	-	PCS-12	PCS-12NT
PCS-12H	25	30	40	50	60	80	-	PCS-12H	PCS-12HNT
PCS-16	30	40	50	60	80	-	-	PCS-16	PCS-16NT
PCS-16H	30	40	50	60	80	-	-	PCS-16H	PCS-16HNT

寸法表

型番	型番	R	M	d	t	T	H1	H2
PCSM-4	PCSM-4NT	30	M4×P0.7	9.1	9	26	23.5	19.5
PCSM-4H	PCSM-4HNT		M4×P0.7			36	33.5	29.5
PCSM-5	PCSM-5NT		M5×P0.8			26	23.5	19.5
PCSM-5H	PCSM-5HNT		M5×P0.8			36	33.5	29.5
PCSM-6	PCSM-6NT		M6×P1.0			26	23.5	19.5
PCSM-6H	PCSM-6HNT		M6×P1.0			36	33.5	29.5
PCS-4	PCS-4NT	45	M4×P0.7			26	26.0	22.0
PCS-4H	PCS-4HNT		M4×P0.7			36	36.0	32.0
PCS-5	PCS-5NT		M5×P0.8			26	26.0	22.0
PCS-5H	PCS-5HNT		M5×P0.8			36	36.0	32.0
PCS-6	PCS-6NT		M6×P1.0			26	26.0	22.0
PCS-6H	PCS-6HNT		M6×P1.0			36	36.0	32.0
PCS-8	PCS-8NT	65	M8×P1.25	11.6	12	30	33.0	29.0
PCS-8H	PCS-8HNT	65	M8×P1.25	11.6	12	40	43.0	39.0
PCS-10	PCS-10NT	80	M10×P1.5	13.8	14	33	37.5	33.5
PCS-10H	PCS-10HNT	80	M10×P1.5	13.8	14	43	47.5	43.5
PCS-12	PCS-12NT	90	M12×P1.75	16.0	17	35	44.0	39.0
PCS-12H	PCS-12HNT	90	M12×P1.75	16.0	17	45	54.0	49.0
PCS-16	PCS-16NT	110	M16×P2.0	20.0	23	50	56.0	51.0
PCS-16H	PCS-16HNT	110	M16×P2.0	20.0	23	60	66.0	61.0
型番	型番	H	l	D	S	歯数	（g）
PCSM-4	PCSM-4NT	21.0	4.0	17	9.0	24	23～30
PCSM-4H	PCSM-4HNT	31.0	14.0
PCSM-5	PCSM-5NT	21.0	4.0
PCSM-5H	PCSM-5HNT	31.0	14.0
PCSM-6	PCSM-6NT	21.0	4.0
PCSM-6H	PCSM-6HNT	31.0	14.0
PCS-4	PCS-4NT	21.0	4.0				28～35
PCS-4H	PCS-4HNT	31.0	14.0
PCS-5	PCS-5NT	21.0	4.0
PCS-5H	PCS-5HNT	31.0	14.0
PCS-6	PCS-6NT	21.0	4.0
PCS-6H	PCS-6HNT	31.0	14.0
PCS-8	PCS-8NT	24.5	4.5	20	10.0	30	70～85
PCS-8H	PCS-8HNT	34.5	14.5	20	10.0		70～85
PCS-10	PCS-10NT	27.5	5.0	23	12.0		115～150
PCS-10H	PCS-10HNT	37.5	15.0	23	12.0		115～150
PCS-12	PCS-12NT	33.0	7.0	27	14.0		190～250
PCS-12H	PCS-12HNT	43.0	17.0	27	14.0		190～250
PCS-16	PCS-16NT	41.5	10.0	32	16.0		290～400
PCS-16H	PCS-16HNT	51.5	20.0	32	16.0		290～400

使用例

操作方法

（1）歯止めがはずれるまでレバーを上に持ち上げて下さい。（内臓スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回してください。

（3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	B(ブラック)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	O(オレンジ)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	R(レッド)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	S(シルバー)	31	Hタイプ	45	9	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	50	1個
[めねじ] めねじ貫通穴	M4	-	B(ブラック)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	O(オレンジ)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	R(レッド)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	S(シルバー)	21	標準	45	9	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	25	1個

通常単価(税別) (税込単価)	通常出荷日

1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
1,962円 ( 2,158円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
2,108円 ( 2,319円 )	3日目
1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,508円 ( 1,659円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目
1,809円 ( 1,990円 )	3日目

...

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするステンレス仕様のレバーです
・レバーを下へ押す事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、誤動作防止をする事ができます
・レバーの回し半径が違う5種類の中から、適度な荷重でご使用できる製品を選定して下さい

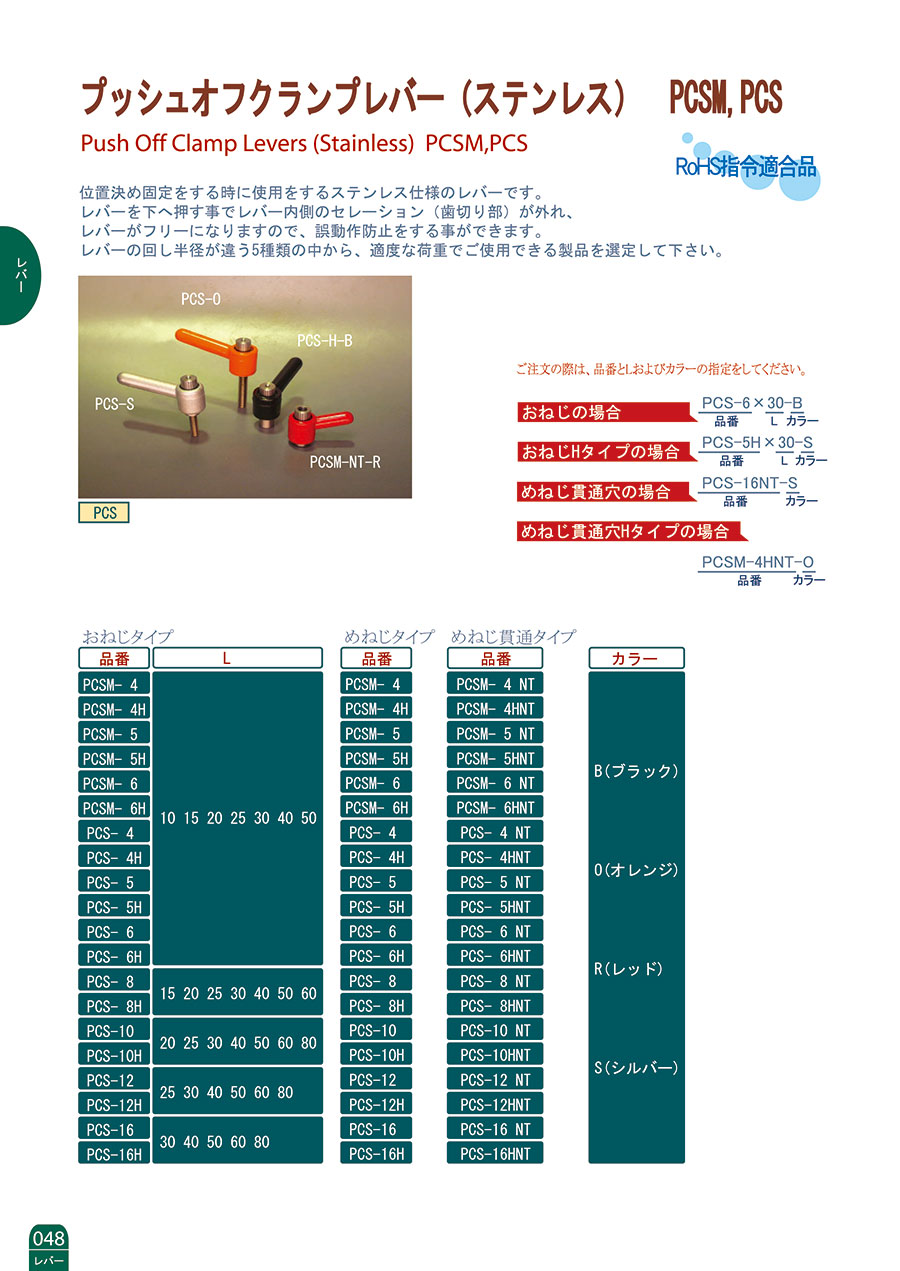

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
プッシュタイプクランプレバー
親指でねじ頭を押さえ、セレーション解除を簡単に行えます。
ミスミ
クランプレバー　焼付塗装タイプ
最も汎用的なクランプレバーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
