小西製作所

プッシュオフクランプレバー PCM、PC

カタログ |

数量スライド割引

通常単価(税別): 1,037円～2,796円

税込単価: 1,141円～3,076円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目～

位置決め固定をする時に使用をするレバーです。レバーを下へ押す事でレバー内側のセ...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイキャスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオフ（常時解除/押し込んでかみ合い）
レバー角度 (rad)
10
L字クランプレバー形状
止めねじ式
本体表面処理
静電紛体塗装
取付部材質
SUM22
取付部表面処理
黒色四三酸化鉄皮膜

未確定：候補が659型番あります。

商品情報
型番リスト
詳細情報

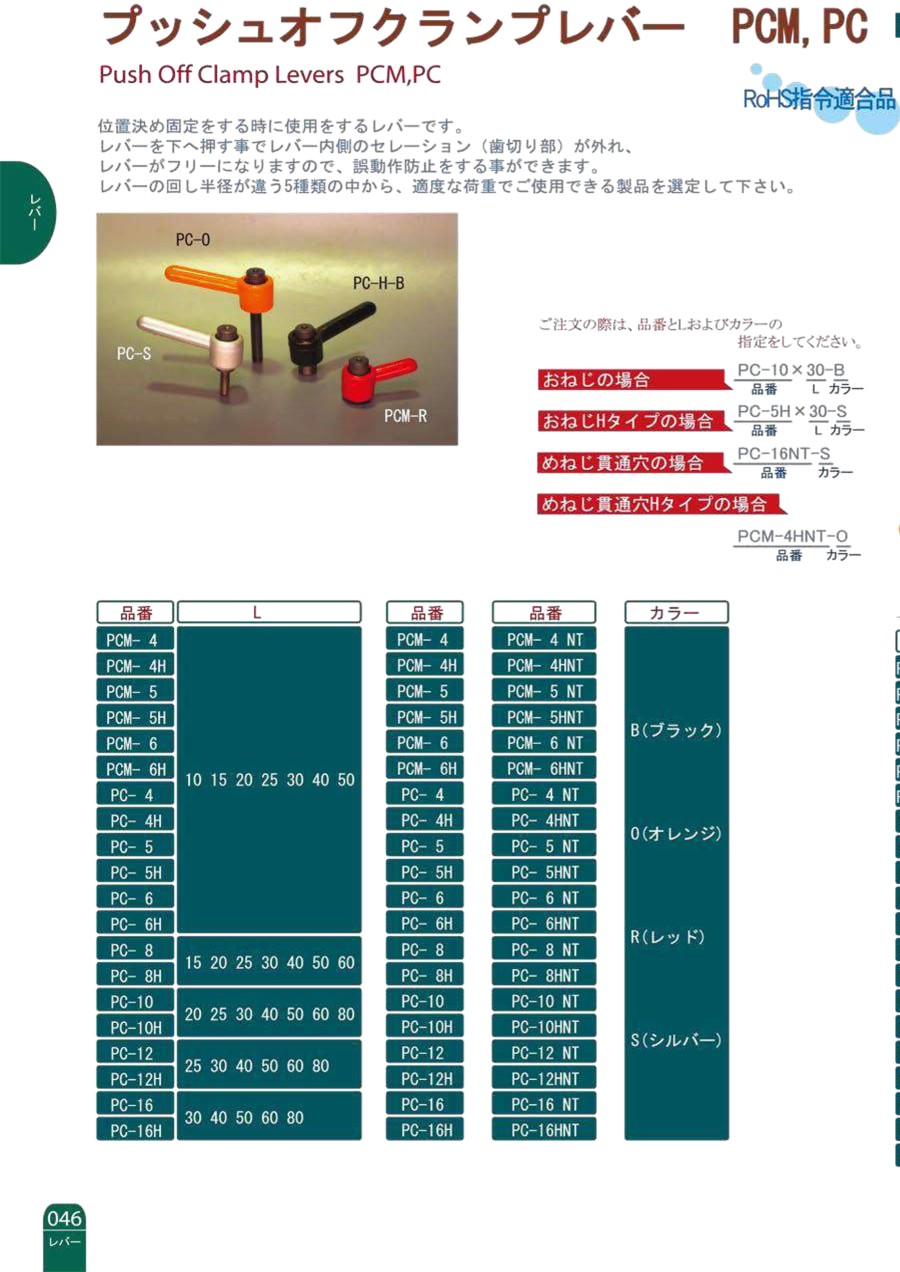

カタログ

商品情報

外形図

PC（オネジ）

PC（メネジ）

PC-NT（メネジ貫通）

製品仕様

外観図

仕様

レバー
材質：亜鉛ダイキャスト
表面処理：静電紛体塗装
ボルト
材質：鋼材SUM22
表面処理：黒色四三酸化鉄皮膜
止めネジ
材質：鋼材SUM22
表面処理：黒色四三酸化鉄皮膜
バネ
材質：鋼線SW-C

規格表

使用例

操作方法

（1）歯止めがはずれるまでレバーを下に下げて下さい。（内蔵スプリングが圧縮されます。）

（2）レバーを下げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

選定サポート情報

ご注文の際は、品番とLおよびカラーの指定をしてください。

おねじの場合

おねじHタイプの場合

めねじ貫通穴の場合

めねじ貫通穴Hタイプの場合

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	21	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	31	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	B(ブラック)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	O(オレンジ)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	R(レッド)	31	Hタイプ	45	9	1個
[めねじ] めねじ貫通穴	M4	-	S(シルバー)	31	Hタイプ	45	9	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	40	1個
[おねじ] おねじ	M4	1800	B(ブラック)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	R(レッド)	31	Hタイプ	45	50	1個
[おねじ] おねじ	M4	1800	S(シルバー)	31	Hタイプ	45	50	1個
[めねじ] めねじ貫通穴	M4	-	B(ブラック)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	O(オレンジ)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	R(レッド)	21	標準	45	9	1個
[めねじ] めねじ貫通穴	M4	-	S(シルバー)	21	標準	45	9	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	21	標準	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	21	標準	45	25	1個

通常単価(税別) (税込単価)	通常出荷日

1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,117円 ( 1,229円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,388円 ( 1,527円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,484円 ( 1,632円 )	3日目
1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,037円 ( 1,141円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目
1,244円 ( 1,368円 )	3日目

...

基本情報

基本情報

位置決め固定をする時に使用をするレバーです。レバーを下へ押す事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、誤動作防止をすることができます。レバーの回し半径が違う5種類の中から、適度な荷重でご使用できる製品を選定して下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
