メカニカル部品技術窓口

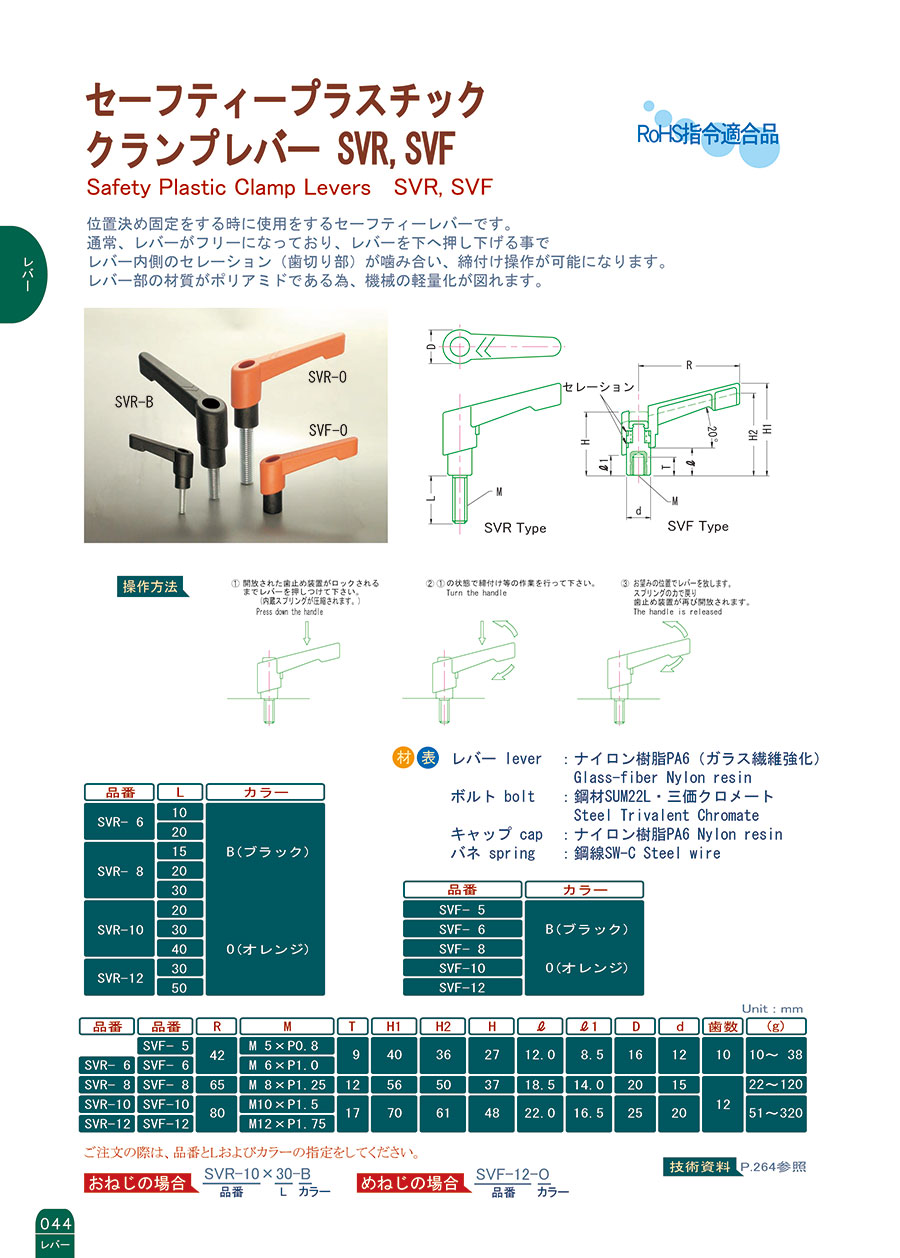

セーフティープラスチッククランプレバー SVR,SVF
- 通常単価(税別)
- 1,556円
- 税込単価
- 1,712円
位置決め固定をする時に使用をするセーフティーレバーです。通常、レバーがフリーに...
詳細情報を確認する- レバー 形状
- L字形
- レバー 材質
- PA6(ガラス繊維強化)
- レバー 操作方向
- 左右(回転)
- レバー 機構
- セレーション
- クランプ 方向
- 軸方向
- クランプ 機構
- ねじ機構
- クランプ部 付加機能
- なし
- セレーション 解除方式
- レバー上下運動 / スプリングオフ（常時解除/押し込んでかみ合い）
- 高さタイプ (mm)
- 標準
- レバー角度 (rad)
- 20
- L字クランプレバー 形状
- 止めねじ式
- 本体 表面処理
- なし
- 取付部 材質
- SUM22L
- 取付部 表面処理
- 三価クロメート
SVF-8-Oの仕様・寸法情報
種類
クランプ機能付きレバー
接続部 種類
[めねじ] めねじ
レバー 形状
L字形
取付部 サイズ
M8
レバー 材質
[樹脂] PA6(ガラス繊維強化)
最大締付力(N)
-
レバー 操作方向
左右(回転)
レバー 機構
セレーション
クランプ 方向
軸方向
クランプ 機構
ねじ機構
クランプ部 付加機能
なし
セレーション 解除方式
レバー上下運動 / スプリングオフ（常時解除/押し込んでかみ合い）
カラー
O(オレンジ)
高さ H(mm)
37
高さタイプ(mm)
標準
レバー角度(rad)
20
L字クランプレバー 形状
止めねじ式
回し半径(mm)
65
取付部 長さ(mm)
12
本体 表面処理
なし
取付部 材質
SUM22L
取付部 表面処理
三価クロメート
商品情報
外形図
SVR
SVF
製品仕様
材質／表面処理
- レバー：ナイロン樹脂PA6（ガラス繊維強化）
- ボルト：鋼材SUM22L・三価クロメート
- キャップ：ナイロン樹脂PA6
- バネ：鋼線SW-C
規格表
| 型 番 | L | カラー |
|---|---|---|
| SVR-6 | 10 | B（ブラック） O（オレンジ） |
| 20 | ||
| SVR-8 | 15 | |
| 20 | ||
| 30 | ||
| SVR-10 | 20 | |
| 30 | ||
| 40 | ||
| SVR-12 | 30 | |
| 50 |
| 型 番 | カラー |
|---|---|
| SVF-5 | B（ブラック） O（オレンジ） |
| SVF-6 | |
| SVF-8 | |
| SVF-10 | |
| SVF-12 |
| 型 番 | 型 番 | R | M | T | H1 | H2 | H | l | l1 | D | d | 歯数 | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | SVF-5 | 42 | M 5×P0.8 | 9 | 40 | 36 | 27 | 12.0 | 8.5 | 16 | 12 | 10 | 10～38 |
| SVR-6 | SVF-6 | M 6×P1.0 | |||||||||||
| SVR-8 | SVF-8 | 65 | M 8×P1.25 | 12 | 56 | 50 | 37 | 18.5 | 14.0 | 20 | 15 | 12 | 22～120 |
| SVR-10 | SVF-10 | 80 | M 10×P1.5 | 17 | 70 | 61 | 48 | 22.0 | 16.5 | 25 | 20 | 51～320 | |
| SVR-12 | SVF-12 | M 12×P1.75 |
使用例
操作方法
（1）開放された歯止め装置がロックされるまでレバーを押しつけて下さい。（内蔵スプリングが圧縮されます。）
（2）（1）の状態で締付け等の作業を行って下さい。
（3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再び開放されます。
詳細情報
基本情報
位置決め固定をする時に使用をするセーフティーレバーです。通常、レバーがフリーになっており、レバーを下へ押し下げる事でレバー内側のセレーション（歯切り部）が噛み合い、締付け操作が可能になります。レバー部の材質がポリアミドである為、機械の軽量化が図れます。
類似品類似品をすべて見る
商品担当おすすめ
セーフティープラスチッククランプレバー SVR,SVFの型番SVF-8-Oのページです。
型番SVF-8-Oに関する仕様情報を記載しております。
