小西製作所

プラスチッククランプレバー ZR,ZF

カタログ |

通常単価(税別): 654円～1,792円

税込単価: 719円～1,971円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：2 日目～

位置決め固定をする時に使用するレバーです。レバー部の材質がポリアミドである為、...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
PA6(ガラス繊維強化)
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
高さタイプ (mm)
標準
レバー角度 (rad)
20
L字クランプレバー形状
止めねじ式
本体表面処理
なし
取付部材質
SUM22L
取付部表面処理
黒色四三酸化鉄皮膜

未確定：候補が69型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

-	材質	表面処理
レバー	ナイロン樹脂PA6（ガラス繊維強化）	-
セレーション	亜鉛ダイキャスト	-
ボルト	鋼材 SUM22L	黒色四三酸化鉄被膜
止めネジ	鋼材 SUM22L	黒色四三酸化鉄被膜
バネ	鋼線 SW-C	-

規格表

単位:mm

型番		R	M	T	H1	H2	H	l	l1	D	d	歯数	（g）
ZR-4	ZF-4	42	M4×P0.7	9	32	35	24.5	6.8	3.2	14	10.0	18	10～38
ZR-5	ZF-5		M5×P0.8
ZR-6	ZF-6		M6×P1.0
ZR-8	ZF-8	65	M8×P1.25	10	45	49	31.0	10.5	6.0	18	13.5	24	22～120
ZR-10	ZF-10	78	M10×P1.5	14	50	54	36.0	13.0	7.5	22	16.0	26	51～230
ZR-12	ZF-12	92	M12×P1.75	17	60	64	43.0	15.2	9.0	25	19.0	28	51～350

型番	L	カラー	型番	L	カラー	型番	L	カラー	型番	カラー
ZR-4	12	B（ブラック） O（オレンジ）	ZR-8	16	B（ブラック） O（オレンジ）	ZR-12	25	B（ブラック） O（オレンジ）	ZF-4	B（ブラック） O（オレンジ）
	16			20			32		ZF-5
	20			25			40		ZF-6
	25			32			50		ZF-8
ZR-5 ZR-6	12			40			63		ZF-10
	16		ZR-10	20		-	-	-	ZF-12
	20			25		-	-	-	-	-
	25			32		-	-	-	-	-
	32			40		-	-	-	-	-
	-			50		-	-	-	-	-

使用例

操作方法

（1）歯止めがはずれるまで、レバーを上に持ち上げて下さい。
（内臓スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。
スプリングの力で戻り、歯止め装置が再びロックされます。

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	24.5	42	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	24.5	42	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	24.5	42	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	24.5	42	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	24.5	42	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	24.5	42	9	1個
[めねじ] めねじ	M8	-	B(ブラック)	31	65	10	1個
[めねじ] めねじ	M8	-	O(オレンジ)	31	65	10	1個
[めねじ] めねじ	M10	-	B(ブラック)	36	78	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	36	78	14	1個
[めねじ] めねじ	M12	-	B(ブラック)	43	92	17	1個
[めねじ] めねじ	M12	-	O(オレンジ)	43	92	17	1個
[おねじ] おねじ	M4	1500	B(ブラック)	24.5	42	12	1個
[おねじ] おねじ	M4	1500	O(オレンジ)	24.5	42	12	1個
[おねじ] おねじ	M4	1500	B(ブラック)	24.5	42	16	1個
[おねじ] おねじ	M4	1500	O(オレンジ)	24.5	42	16	1個
[おねじ] おねじ	M4	1500	B(ブラック)	24.5	42	20	1個
[おねじ] おねじ	M4	1500	O(オレンジ)	24.5	42	20	1個
[おねじ] おねじ	M4	1500	B(ブラック)	24.5	42	25	1個
[おねじ] おねじ	M4	1500	O(オレンジ)	24.5	42	25	1個
[おねじ] おねじ	M5	2700	B(ブラック)	24.5	42	12	1個
[おねじ] おねじ	M5	2700	O(オレンジ)	24.5	42	12	1個
[おねじ] おねじ	M5	2700	B(ブラック)	24.5	42	16	1個
[おねじ] おねじ	M5	2700	O(オレンジ)	24.5	42	16	1個
[おねじ] おねじ	M5	2700	B(ブラック)	24.5	42	20	1個
[おねじ] おねじ	M5	2700	O(オレンジ)	24.5	42	20	1個
[おねじ] おねじ	M5	2700	B(ブラック)	24.5	42	25	1個
[おねじ] おねじ	M5	2700	O(オレンジ)	24.5	42	25	1個
[おねじ] おねじ	M5	2700	B(ブラック)	24.5	42	32	1個
[おねじ] おねじ	M5	2700	O(オレンジ)	24.5	42	32	1個
[おねじ] おねじ	M6	3900	B(ブラック)	24.5	42	12	1個
[おねじ] おねじ	M6	3900	O(オレンジ)	24.5	42	12	1個
[おねじ] おねじ	M6	3900	B(ブラック)	24.5	42	16	1個
[おねじ] おねじ	M6	3900	O(オレンジ)	24.5	42	16	1個
[おねじ] おねじ	M6	3900	B(ブラック)	24.5	42	20	1個
[おねじ] おねじ	M6	3900	O(オレンジ)	24.5	42	20	1個
[おねじ] おねじ	M6	3900	B(ブラック)	24.5	42	25	1個
[おねじ] おねじ	M6	3900	O(オレンジ)	24.5	42	25	1個
[おねじ] おねじ	M6	3900	B(ブラック)	24.5	42	32	1個
[おねじ] おねじ	M6	3900	O(オレンジ)	24.5	42	32	1個
[おねじ] おねじ	M8	7200	B(ブラック)	31	65	16	1個
[おねじ] おねじ	M8	7200	O(オレンジ)	31	65	16	1個
[おねじ] おねじ	M8	7200	B(ブラック)	31	65	20	1個
[おねじ] おねじ	M8	7200	O(オレンジ)	31	65	20	1個
[おねじ] おねじ	M8	7200	O(オレンジ)	31	65	25	1個
[おねじ] おねじ	M8	7200	B(ブラック)	31	65	32	1個
[おねじ] おねじ	M8	7200	O(オレンジ)	31	65	32	1個
[おねじ] おねじ	M8	7200	B(ブラック)	31	65	40	1個
[おねじ] おねじ	M8	7200	O(オレンジ)	31	65	40	1個
[おねじ] おねじ	M10	11000	B(ブラック)	36	78	20	1個
[おねじ] おねじ	M10	11000	O(オレンジ)	36	78	20	1個
[おねじ] おねじ	M10	11000	B(ブラック)	36	78	25	1個
[おねじ] おねじ	M10	11000	O(オレンジ)	36	78	25	1個
[おねじ] おねじ	M10	11000	B(ブラック)	36	78	32	1個
[おねじ] おねじ	M10	11000	O(オレンジ)	36	78	32	1個
[おねじ] おねじ	M10	11000	B(ブラック)	36	78	40	1個
[おねじ] おねじ	M10	11000	O(オレンジ)	36	78	40	1個
[おねじ] おねじ	M10	11000	B(ブラック)	36	78	50	1個
[おねじ] おねじ	M10	11000	O(オレンジ)	36	78	50	1個
[おねじ] おねじ	M12	16500	B(ブラック)	43	92	25	1個

通常単価(税別) (税込単価)	通常出荷日

654円 ( 719円 )	2日目
654円 ( 719円 )	2日目
654円 ( 719円 )	2日目
654円 ( 719円 )	2日目
654円 ( 719円 )	2日目
654円 ( 719円 )	2日目
741円 ( 815円 )	2日目
741円 ( 815円 )	2日目
941円 ( 1,035円 )	2日目
941円 ( 1,035円 )	2日目
1,157円 ( 1,273円 )	2日目
1,157円 ( 1,273円 )	2日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
756円 ( 832円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
696円 ( 766円 )	3日目
828円 ( 911円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
756円 ( 832円 )	3日目
687円 ( 756円 )	3日目
687円 ( 756円 )	3日目
828円 ( 911円 )	3日目
687円 ( 756円 )	3日目
796円 ( 876円 )	3日目
724円 ( 796円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
903円 ( 993円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
997円 ( 1,097円 )	3日目
1,084円 ( 1,192円 )	3日目
997円 ( 1,097円 )	3日目
986円 ( 1,085円 )	3日目
986円 ( 1,085円 )	3日目
1,084円 ( 1,192円 )	3日目
992円 ( 1,091円 )	3日目
992円 ( 1,091円 )	3日目
1,052円 ( 1,157円 )	3日目
1,792円 ( 1,971円 )	3日目
1,071円 ( 1,178円 )	3日目

基本情報

基本情報

位置決め固定をする時に使用するレバーです。レバー部の材質がポリアミドである為、機械の軽量化が図れます。セレーション部には、亜鉛ダイキャストのインサートが入っています。

カタログ

カタログ (見開き版)

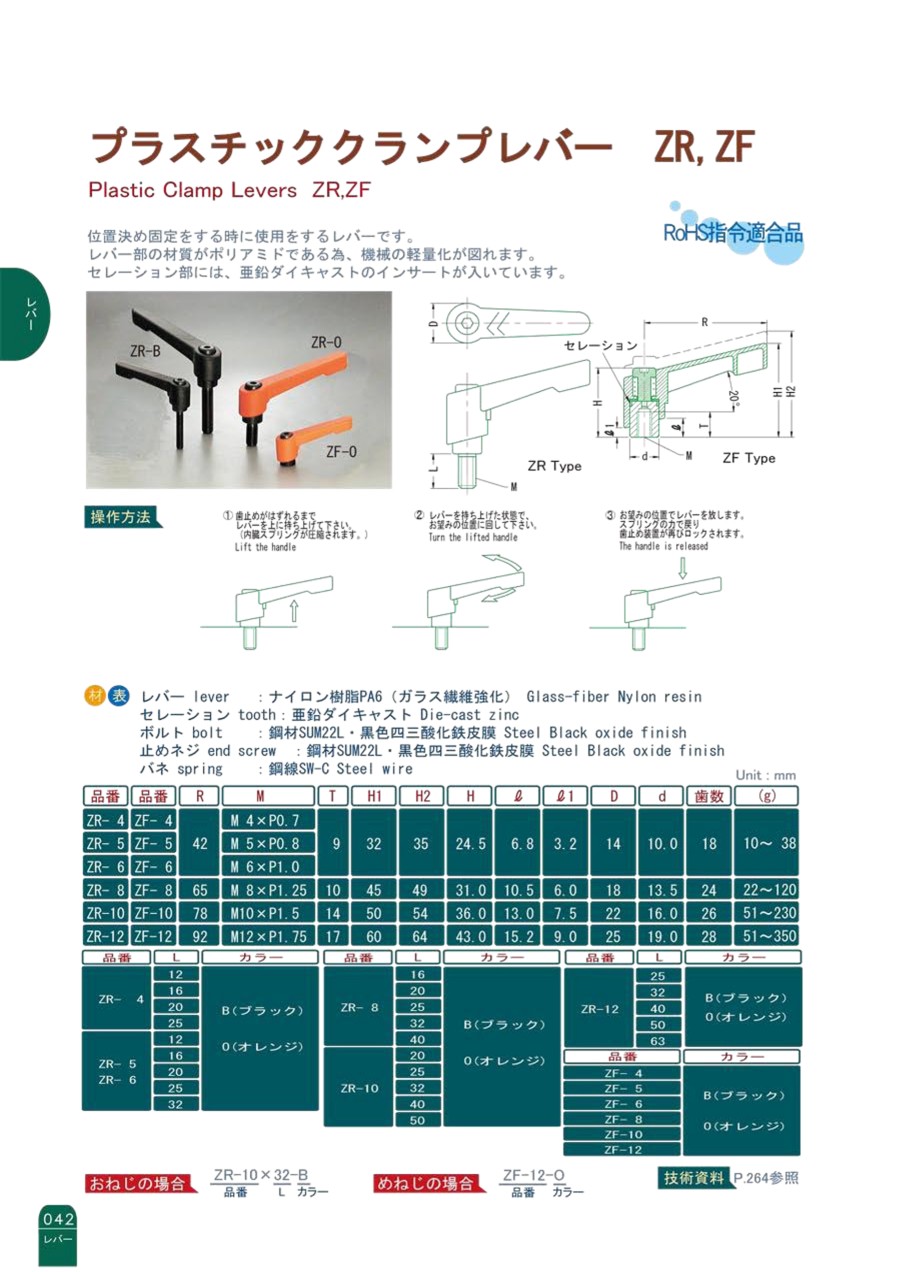

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラスチッククランプレバー ZR,ZFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品プラスチッククランプレバー ZR,ZF	プラスチッククランプレバー VR,VF	プラスチッククランプレバー(ステン) ZRS,ZFS	カム・クランプ	カムレバー（KCL・KCLF・KCLS・KCLFS）	LSLK ストップロックレバー
メーカー	小西製作所	小西製作所	小西製作所	ロームヘルドハルダー	イマオコーポレーション	鍋屋バイテック
通常価格	654円-	594円 -	1,155円 -	14,779円 -	1,289円 -	2,400円 -
通常出荷日	2日目〜	2日目〜	2日目〜	9日目	在庫品1日目〜	4日目
種類	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	その他機能付きレバー
レバー形状	L字形	L字形	L字形	-	L字形	L字形
レバー材質	PA6(ガラス繊維強化)	PA6(ガラス繊維強化)	PA6(ガラス繊維強化)	-	-	亜鉛ダイカスト
レバー操作方向	左右(回転)	左右(回転)	左右(回転)	左右(回転)	上下	左右(回転)
レバー機構	セレーション	セレーション	セレーション	直結（連動）	直結（連動）	-
