プラスチッククランプレバー VR,VF
- レバー 形状
- L字形
- レバー 材質
- PA6(ガラス繊維強化)
- レバー 操作方向
- 左右(回転)
- レバー 機構
- セレーション
- クランプ 方向
- 軸方向
- クランプ 機構
- ねじ機構
- クランプ部 付加機能
- なし
- セレーション 解除方式
- レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
- 高さタイプ (mm)
- 標準
- レバー角度 (rad)
- 20
- L字クランプレバー 形状
- 止めねじ式
- 本体 表面処理
- なし
- 取付部 材質
- SUM22L
- 取付部 表面処理
- 三価クロメート
未確定：候補が53型番あります。
商品情報
外形図
VR
VF
製品仕様

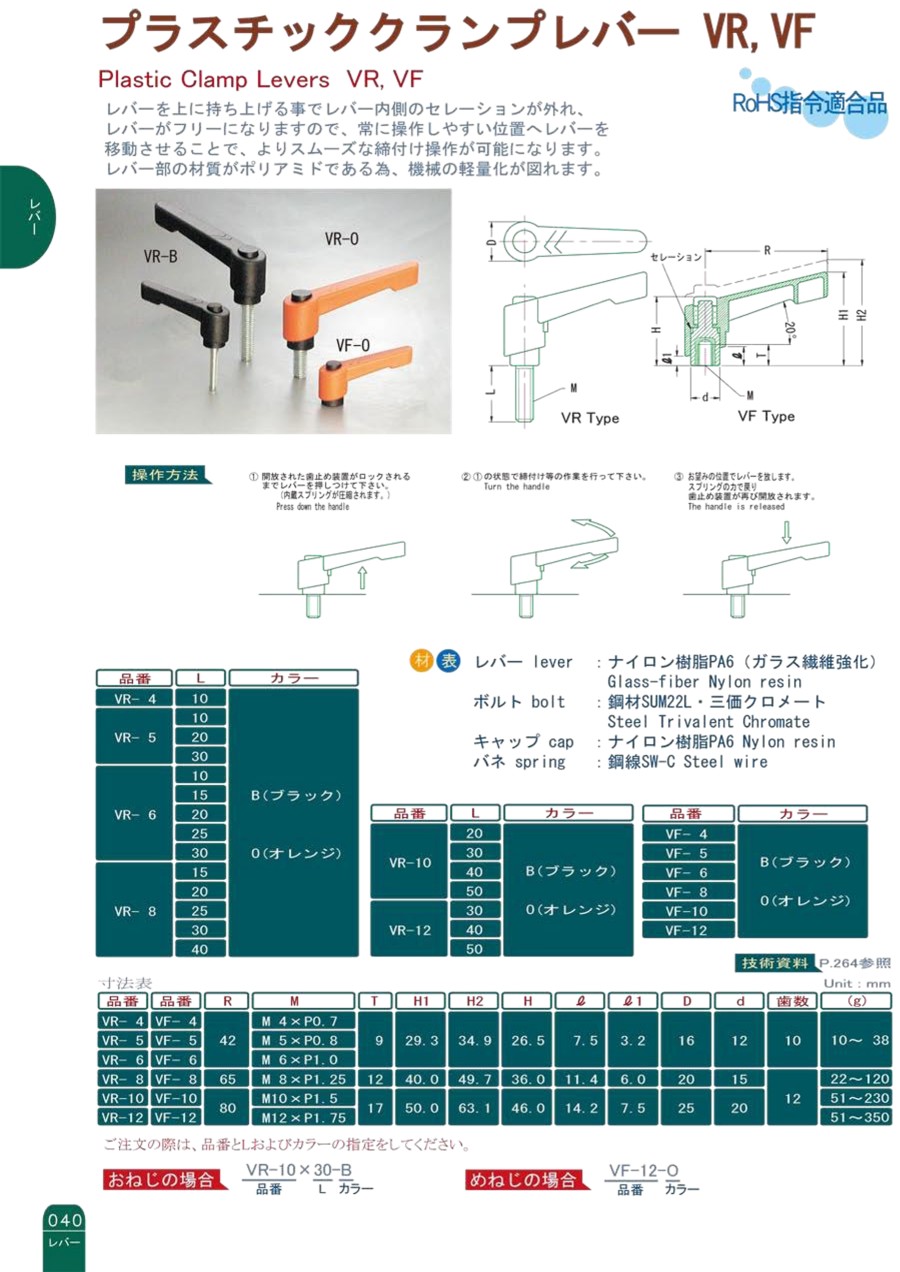

外観図
仕様
- レバー
材質：ナイロン樹脂PA6（ガラス繊維強化） - ボルト
材質：鋼材SUM22L
表面処理：三価クロメート - キャップ
材質：ナイロン樹脂PA6 - バネ
材質：鋼線SW-C
規格表
使用例
操作方法
- （1）開放された歯止め装置がロックされるまでレバーを押しつけて下さい。（内蔵スプリングが圧縮されます。）
- （2）（1）の状態で締付け等の作業を行って下さい。
- （3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再び開放されます。
選定サポート情報
ご注文の際は、品番とLおよびカラーの指定をしてください。
おねじの場合
めねじの場合
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
594円 ( 653円 ) | 2日目 |
594円 ( 653円 ) | 2日目 |
597円 ( 657円 ) | 2日目 |
597円 ( 657円 ) | 2日目 |
597円 ( 657円 ) | 2日目 |
597円 ( 657円 ) | 2日目 |
781円 ( 859円 ) | 2日目 |
710円 ( 781円 ) | 2日目 |
796円 ( 876円 ) | 2日目 |
811円 ( 892円 ) | 2日目 |
908円 ( 999円 ) | 2日目 |
908円 ( 999円 ) | 2日目 |
712円 ( 783円 ) | 2日目 |
716円 ( 788円 ) | 2日目 |
712円 ( 783円 ) | 2日目 |
787円 ( 866円 ) | 2日目 |
712円 ( 783円 ) | 2日目 |
783円 ( 861円 ) | 2日目 |
718円 ( 790円 ) | 2日目 |
716円 ( 788円 ) | 2日目 |
716円 ( 788円 ) | 2日目 |
712円 ( 783円 ) | 2日目 |
653円 ( 718円 ) | 2日目 |
716円 ( 788円 ) | 2日目 |
787円 ( 866円 ) | 2日目 |
783円 ( 861円 ) | 2日目 |
783円 ( 861円 ) | 2日目 |
712円 ( 783円 ) | 2日目 |
783円 ( 861円 ) | 3日目 |
954円 ( 1,049円 ) | 3日目 |
954円 ( 1,049円 ) | 3日目 |
1,030円 ( 1,133円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
867円 ( 954円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
1,120円 ( 1,232円 ) | 3日目 |
1,232円 ( 1,355円 ) | 3日目 |
1,326円 ( 1,459円 ) | 3日目 |
1,326円 ( 1,459円 ) | 3日目 |
1,326円 ( 1,459円 ) | 3日目 |
1,326円 ( 1,459円 ) | 3日目 |
詳細情報
基本情報
レバーを上に持ち上げる事でレバー内側のセレーションが外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。レバー部の材質がポリアミドである為、機械の軽量化が図れます。
