小西製作所

クランプレバーフラット SRFL--6,SFFL--6

カタログ |

通常単価(税別): 742円～1,540円

税込単価: 816円～1,694円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

【特長】・位置決め固定をする時に使用をするレバーです。・レバーを上に持ち上げる...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイキャスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
L字クランプレバー形状
止めねじ式(六角孔タイプ)
本体表面処理
静電紛体塗装
取付部材質
SUM22
取付部表面処理
黒色四三酸化鉄皮膜

未確定：候補が320型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SRFL--6

SFFL--6

製品仕様

材質／表面処理

レバー：亜鉛ダイキャスト・静電紛体塗装
ボルト：鋼材SUM22・黒色四三酸化鉄皮膜
止めネジ：鋼材SUM22・黒色四三酸化鉄皮膜
バネ：鋼線SW-C

規格表

型番	L									カラー
SRFL- 4	10	15	20	25	30	40	50	-	-	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SRFL- 5
SRFL- 6
SRFL- 8	-	15	20	25	30	40	50	60	-
SRFL-10	-	-	20	25	30	40	50	60	80

型番	L									カラー
SRFL- 4H	10	15	20	25	30	40	50	-	-	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SRFL- 5H
SRFL- 6H
SRFL- 8H	-	15	20	25	30	40	50	60	-
SRFL-10H	-	-	20	25	30	40	50	60	80

型番	カラー
SFFL-4	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SFFL-5
SFFL-6
SFFL-8
SFFL-10

型番	カラー
SFFL-4H	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SFFL-5H
SFFL-6H
SFFL-8H
SFFL-10H

型番	型番	R	M	T	H1	H	l	D	d	S	歯数	（g）
SRFL- 4	SFFL-4	45	M4×P0.7	9	33	22	4.0	14	10	8	16	33～38
SRFL- 5	SFFL-5		M5×P0.8
SRFL- 6	SFFL-6		M6×P1.0
SRFL- 8	SFFL-8	70	M8×P1.25	12	42	25	5.5	19	14	12	20	110～120
SRFL-10	SFFL-10	85	M10×P1.5	14	54	33	10.0	23	16	14	22	200～230

型番	型番	R	M	T	H1	H	l	D	d	S	歯数	（g）
SRFL- 4H	SFFL-4H	45	M4×P0.7	9	43	32	14.0	14	10	9	16	38～43
SRFL- 5H	SFFL-5H		M5×P0.8
SRFL- 6H	SFFL-6H		M6×P1.0
SRFL- 8H	SFFL-8H	70	M8×P1.25	12	52	35	15.5	19	14	12	20	117～127
SRFL-10H	SFFL-10H	85	M10×P1.5	14	64	43	20.0	23	16	14	22	210～240

使用例

操作方法

（1）歯止めがはずれるまでレバーを上に持ち上げて下さい｡
（内臓スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい｡

（3）お望みの位置でレバーを放します。
スプリングの力で戻り歯止め装置が再びロックされます。

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M8	-	B(ブラック)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	B(ブラック)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M10	-	B(ブラック)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	B(ブラック)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	43	Hタイプ	85	14	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	30	1個

通常単価(税別) (税込単価)	通常出荷日

958円 ( 1,054円 )	3日目
878円 ( 966円 )	3日目
958円 ( 1,054円 )	3日目
958円 ( 1,054円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
958円 ( 1,054円 )	3日目
958円 ( 1,054円 )	3日目
958円 ( 1,054円 )	3日目
958円 ( 1,054円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
958円 ( 1,054円 )	3日目
1,142円 ( 1,256円 )	3日目
958円 ( 1,054円 )	3日目
958円 ( 1,054円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,104円 ( 1,214円 )	3日目
1,089円 ( 1,198円 )	3日目
1,089円 ( 1,198円 )	3日目
1,089円 ( 1,198円 )	3日目
1,089円 ( 1,198円 )	3日目
1,224円 ( 1,346円 )	3日目
1,224円 ( 1,346円 )	3日目
1,224円 ( 1,346円 )	3日目
1,224円 ( 1,346円 )	3日目
1,246円 ( 1,371円 )	3日目
1,246円 ( 1,371円 )	3日目
1,246円 ( 1,371円 )	3日目
1,246円 ( 1,371円 )	3日目
1,540円 ( 1,694円 )	3日目
1,540円 ( 1,694円 )	3日目
1,540円 ( 1,694円 )	3日目
1,540円 ( 1,694円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目
769円 ( 846円 )	3日目

...

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです。
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。
・従来品に比べより使いやすく、非常にお求め安くなりました

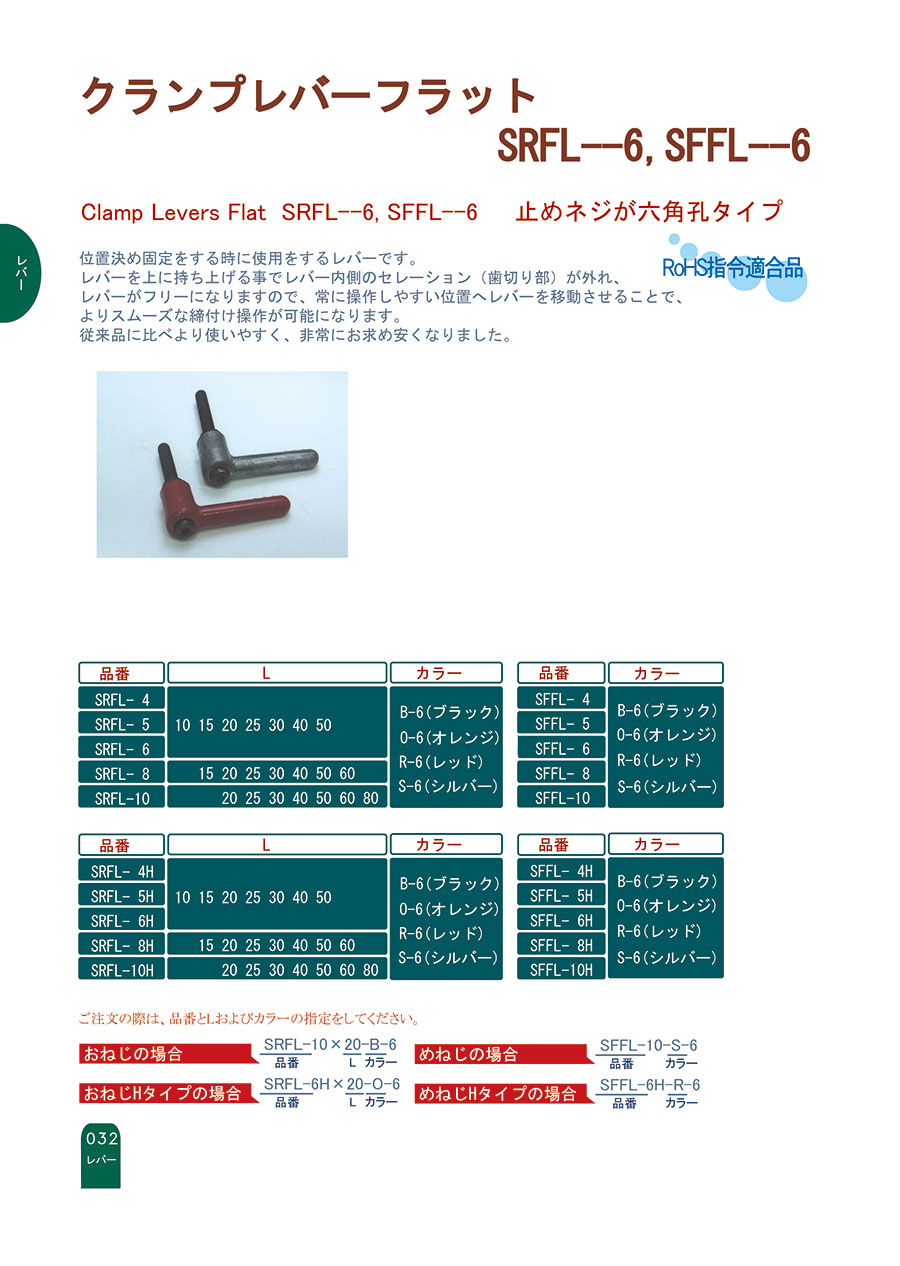

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
クランプレバー　焼付塗装タイプ
最も汎用的なクランプレバーです。
ミスミ
フラットクランプレバー
レバー形状がフラットな為、上部スペースがとれない場合に干渉せず使用できます

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
