小西製作所

クランプレバーフラット SRFL、SFFL

カタログ |

通常単価(税別): 759円～1,579円

税込単価: 835円～1,737円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

【特長】・位置決め固定をする時に使用をするレバーです・レバーを上に持ち上げる事...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイキャスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
L字クランプレバー形状
止めねじ式
本体表面処理
静電紛体塗装
取付部材質
SUM22
取付部表面処理
黒色四三酸化鉄皮膜

未確定：候補が320型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SRFL--6

SFFL--6

製品仕様

材質／表面処理

レバー：亜鉛ダイキャスト・静電紛体塗装
ボルト：鋼材SUM22・黒色四三酸化鉄皮膜
止めネジ：鋼材SUM22・黒色四三酸化鉄皮膜
バネ：鋼線SW-C

規格表

型番	L									カラー
SRFL-4	10	15	20	25	30	40	50	-	-	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SRFL-5
SRFL-6
SRFL-8	-	15	20	25	30	40	50	60	-
SRFL-10	-	-	20	25	30	40	50	60	80

型番	L									カラー
SRFL-4H	10	15	20	25	30	40	50	-	-	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SRFL-5H
SRFL-6H
SRFL-8H	-	15	20	25	30	40	50	60	-
SRFL-10H	-	-	20	25	30	40	50	60	80

型番	カラー
SFFL-4	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SFFL-5
SFFL-6
SFFL-8
SFFL-10

型番	カラー
SFFL-4H	B-6（ブラック） O-6（オレンジ） R-6（レッド） S-6（シルバー）
SFFL-5H
SFFL-6H
SFFL-8H
SFFL-10H

型番	型番	R	M	T	H1	H	l	D	d	S	歯数	（g）
SRFL-4	SFFL-4	45	M4×P0.7	9	33	22	4.0	14	10	8	16	33～38
SRFL-5	SFFL-5		M5×P0.8
SRFL-6	SFFL-6		M6×P1.0
SRFL-8	SFFL-8	70	M8×P1.25	12	42	25	5.5	19	14	10	20	110～120
SRFL-10	SFFL-10	85	M10×P1.5	14	54	33	10.0	23	16	12	22	200～230

型番	型番	R	M	T	H1	H	l	D	d	S	歯数	（g）
SRFL-4H	SFFL-4H	45	M4×P0.7	9	43	32	14.0	14	10	9	16	38～43
SRFL-5H	SFFL-5H		M5×P0.8
SRFL-6H	SFFL-6H		M6×P1.0
SRFL-8H	SFFL-8H	70	M8×P1.25	12	52	35	15.5	19	14	12	20	117～127
SRFL-10H	SFFL-10H	85	M10×P1.5	14	64	43	20.0	23	16	14	22	210～240

使用例

操作方法

（1）歯止めがはずれるまでレバーを上に持ち上げて下さい。（内臓スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回してください。

（3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	23	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	23	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	23	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	23	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	23	標準	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	23	標準	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	23	標準	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	23	標準	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	23	標準	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	23	標準	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	23	標準	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	23	標準	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	33	Hタイプ	45	9	1個
[めねじ] めねじ	M8	-	B(ブラック)	26	標準	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	26	標準	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	26	標準	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	26	標準	70	12	1個
[めねじ] めねじ	M8	-	B(ブラック)	36	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	36	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	36	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	36	Hタイプ	70	12	1個
[めねじ] めねじ	M10	-	B(ブラック)	35	標準	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	35	標準	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	35	標準	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	35	標準	85	14	1個
[めねじ] めねじ	M10	-	B(ブラック)	45	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	45	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	45	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	45	Hタイプ	85	14	1個
[おねじ] おねじ	M4	1800	B(ブラック)	33	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	33	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	33	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	33	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	B(ブラック)	33	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	33	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	R(レッド)	33	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	S(シルバー)	33	Hタイプ	45	15	1個
[おねじ] おねじ	M4	1800	B(ブラック)	33	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	33	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	R(レッド)	33	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	S(シルバー)	33	Hタイプ	45	20	1個
[おねじ] おねじ	M4	1800	B(ブラック)	33	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	33	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	R(レッド)	33	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	S(シルバー)	33	Hタイプ	45	25	1個
[おねじ] おねじ	M4	1800	B(ブラック)	33	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	33	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	R(レッド)	33	Hタイプ	45	30	1個
[おねじ] おねじ	M4	1800	S(シルバー)	33	Hタイプ	45	30	1個

通常単価(税別) (税込単価)	通常出荷日

1,579円 ( 1,737円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
773円 ( 850円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
886円 ( 975円 )	3日目
942円 ( 1,036円 )	3日目
868円 ( 955円 )	3日目
868円 ( 955円 )	3日目
868円 ( 955円 )	3日目
980円 ( 1,078円 )	3日目
980円 ( 1,078円 )	3日目
980円 ( 1,078円 )	3日目
980円 ( 1,078円 )	3日目
996円 ( 1,096円 )	3日目
996円 ( 1,096円 )	3日目
996円 ( 1,096円 )	3日目
996円 ( 1,096円 )	3日目
1,237円 ( 1,361円 )	3日目
1,237円 ( 1,361円 )	3日目
1,237円 ( 1,361円 )	3日目
1,237円 ( 1,361円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
786円 ( 865円 )	3日目
786円 ( 865円 )	3日目
786円 ( 865円 )	3日目
786円 ( 865円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	3日目

...

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります

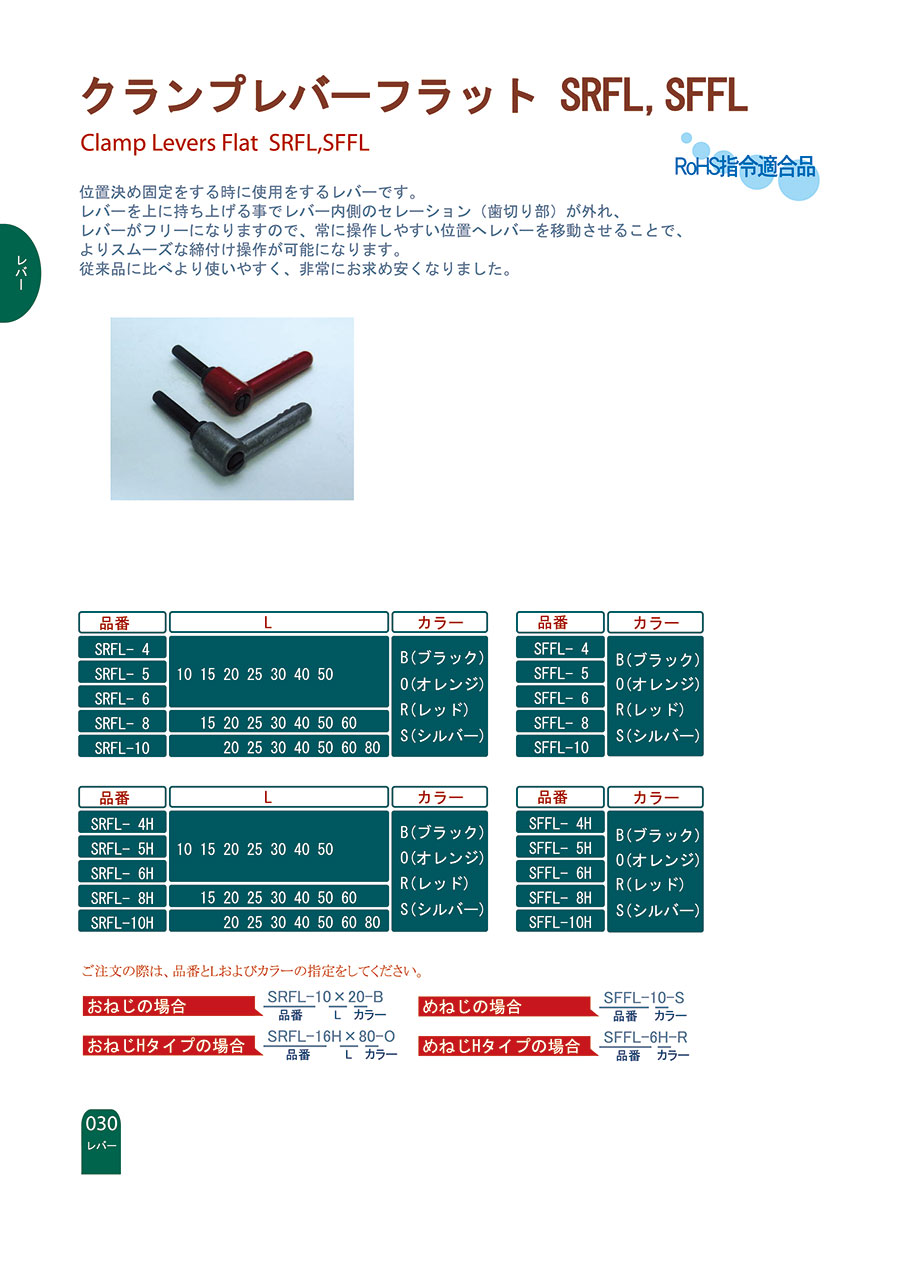

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
クランプレバー　焼付塗装タイプ
最も汎用的なクランプレバーです。
ミスミ
フラットクランプレバー
レバー形状がフラットな為、上部スペースがとれない場合に干渉せず使用できます

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
