クランプレバー SR--6、SF--6

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定:候補が320型番あります。
数量:

商品情報

外形図

クランプレバー SR--6,SF--6 外形図1

SR--6

クランプレバー SR--6,SF--6 外形図2

SF--6

製品仕様

外観図

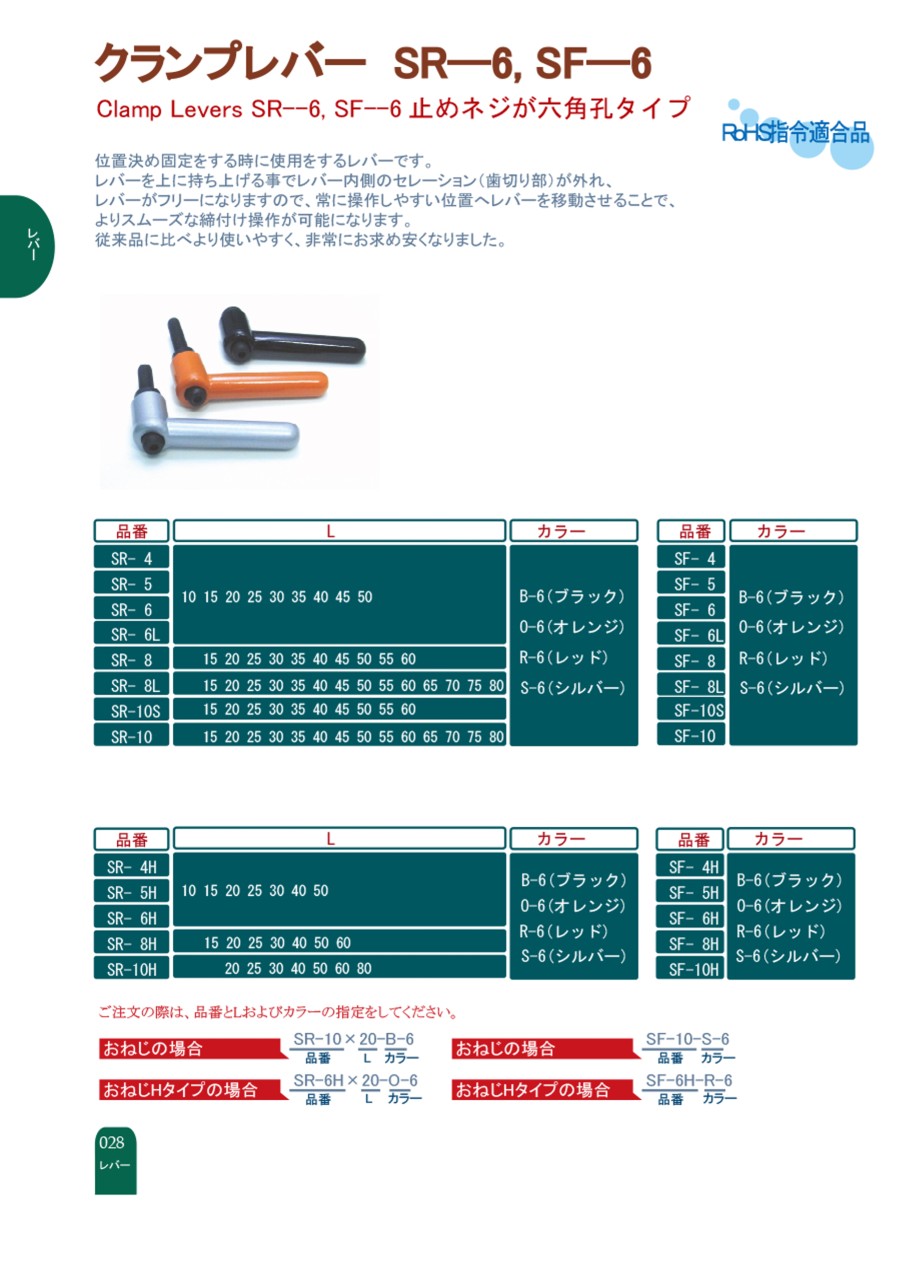

クランプレバー SR--6、SF--6 外観図

仕様

  • レバー
    材質:亜鉛ダイキャスト
    表面処理:静電紛体塗装
  • ボルト
    材質:鋼材SUM22
    表面処理:黒色四三酸化鉄皮膜
  • 止めネジ
    材質:鋼材SUM22
    表面処理:黒色四三酸化鉄皮膜
  • バネ
    材質:鋼線SW-C

規格表

クランプレバー SR--6,SF--6 規格表1
クランプレバー SR--6,SF--6 規格表2
クランプレバー SR--6,SF--6 規格表3
クランプレバー SR--6,SF--6 規格表4

使用例

操作方法

クランプレバー SR--6,SF--6 使用例1
  • (1)歯止めがはずれるまでレバーを上に持ち上げて下さい。(内蔵スプリングが圧縮されます。)
クランプレバー SR--6,SF--6 使用例2
  • (2)レバーを持ち上げた状態で、お望みの位置に回して下さい。
クランプレバー SR--6,SF--6 使用例3
  • (3)お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

選定サポート情報

ご注文の際は、品番とLおよびカラーの指定をしてください。

クランプレバー SR--6,SF--6 選定情報1

おねじの場合

クランプレバー SR--6,SF--6 選定情報2

めねじの場合

クランプレバー SR--6,SF--6 選定情報1

おねじHタイプの場合

クランプレバー SR--6,SF--6 選定情報2

めねじHタイプの場合

型番リスト

表示件数

接続部 種類

取付部 サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部 長さ

(mm)

最小発注数量
[めねじ] めねじ
M4
-
B(ブラック)
22
標準
45
9
1個
[めねじ] めねじ
M4
-
O(オレンジ)
22
標準
45
9
1個
[めねじ] めねじ
M4
-
R(レッド)
22
標準
45
9
1個
[めねじ] めねじ
M4
-
S(シルバー)
22
標準
45
9
1個
[めねじ] めねじ
M4
-
B(ブラック)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M4
-
O(オレンジ)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M4
-
R(レッド)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M4
-
S(シルバー)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M5
-
B(ブラック)
22
標準
45
9
1個
[めねじ] めねじ
M5
-
O(オレンジ)
22
標準
45
9
1個
[めねじ] めねじ
M5
-
R(レッド)
22
標準
45
9
1個
[めねじ] めねじ
M5
-
S(シルバー)
22
標準
45
9
1個
[めねじ] めねじ
M5
-
B(ブラック)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M5
-
O(オレンジ)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M5
-
R(レッド)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M5
-
S(シルバー)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M6
-
B(ブラック)
22
標準
45
9
1個
[めねじ] めねじ
M6
-
O(オレンジ)
22
標準
45
9
1個
[めねじ] めねじ
M6
-
R(レッド)
22
標準
45
9
1個
[めねじ] めねじ
M6
-
S(シルバー)
22
標準
45
9
1個
[めねじ] めねじ
M6
-
B(ブラック)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M6
-
O(オレンジ)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M6
-
R(レッド)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M6
-
S(シルバー)
32
Hタイプ
45
9
1個
[めねじ] めねじ
M8
-
B(ブラック)
25
標準
70
12
1個
[めねじ] めねじ
M8
-
O(オレンジ)
25
標準
70
12
1個
[めねじ] めねじ
M8
-
R(レッド)
25
標準
70
12
1個
[めねじ] めねじ
M8
-
S(シルバー)
25
標準
70
12
1個
[めねじ] めねじ
M8
-
B(ブラック)
35
Hタイプ
70
12
1個
[めねじ] めねじ
M8
-
O(オレンジ)
35
Hタイプ
70
12
1個
[めねじ] めねじ
M8
-
R(レッド)
35
Hタイプ
70
12
1個
[めねじ] めねじ
M8
-
S(シルバー)
35
Hタイプ
70
12
1個
[めねじ] めねじ
M10
-
B(ブラック)
33
標準
85
14
1個
[めねじ] めねじ
M10
-
O(オレンジ)
33
標準
85
14
1個
[めねじ] めねじ
M10
-
R(レッド)
33
標準
85
14
1個
[めねじ] めねじ
M10
-
S(シルバー)
33
標準
85
14
1個
[めねじ] めねじ
M10
-
B(ブラック)
43
Hタイプ
85
14
1個
[めねじ] めねじ
M10
-
O(オレンジ)
43
Hタイプ
85
14
1個
[めねじ] めねじ
M10
-
R(レッド)
43
Hタイプ
85
14
1個
[めねじ] めねじ
M10
-
S(シルバー)
43
Hタイプ
85
14
1個
[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
10
1個
[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
10
1個
[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
10
1個
[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
10
1個
[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
15
1個
[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
15
1個
[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
15
1個
[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
15
1個
[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
20
1個
[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
20
1個
[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
20
1個
[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
20
1個
[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
25
1個
[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
25
1個
[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
25
1個
[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
25
1個
[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
30
1個
[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
30
1個
[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
30
1個
[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
30
1個
通常単価(税別) (税込単価)
通常出荷日
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
756
( 832 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
886
( 975 )
3日目
868
( 955 )
3日目
868
( 955 )
3日目
868
( 955 )
3日目
872
( 959 )
3日目
986
( 1,085 )
3日目
986
( 1,085 )
3日目
986
( 1,085 )
3日目
986
( 1,085 )
3日目
996
( 1,096 )
3日目
1,147
( 1,262 )
在庫品1日目当日出荷可能
996
( 1,096 )
3日目
948
( 1,043 )
3日目
1,237
( 1,361 )
3日目
1,237
( 1,361 )
3日目
1,237
( 1,361 )
3日目
1,237
( 1,361 )
3日目
992
( 1,091 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
992
( 1,091 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目
902
( 992 )
3日目

詳細情報

基本情報

位置決め固定をする時に使用をするレバーです。レバーを上に持ち上げる事でレバー内側のセレーション(歯切り部)が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
