小西製作所

ステンレスクランプレバー SRS,SFS

カタログ |

数量スライド割引

通常単価(税別): 1,191円～5,337円

税込単価: 1,310円～5,871円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目～

【特長】・位置決め固定をする時に使用をするレバーです。・レバーを上に持ち上げる...

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイキャスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
レバー角度 (rad)
13
L字クランプレバー形状
止めねじ式
本体表面処理
静電紛体塗装
取付部材質
SUS303
取付部表面処理
なし

未確定：候補が424型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SRS

SFS

製品仕様

外観図

材質／表面処理

レバー：亜鉛ダイキャスト／静電紛体塗装
ボルト：ステンレス SUS303
止めネジ：ステンレス SUS303
バネ：ステンレス鋼線 SUS304-WPB

規格表

単位:mm

型番		R	M	T	H1	H2	H	l	D	d	S	歯数	（g）
SRS-4	SFS-4	45	M4×P0.7	9	33	37	22	4.0	14	10	9	16	33～38
SRS-5	SFS-5		M5×P0.8
SRS-6	SFS-6		M6×P1.0
SRS-8	SFS-8	70	M8×P1.25	12	42	47	25	5.5	19	14	12	20	110～120
SRS-10	SFS-10	85	M10×P1.5	14	54	60	33	10.0	23	16	14	22	200～230
SRS-12	SFS-12	95	M12×P1.75	17	59	65	37	8.5	26	19	15	24	310～350
SRS-16	SFS-16	115	M16×P2.0	23	72	79	44	10.5	32	23	18	26	510～570

型番		R	M	T	H1	H2	H	l	D	d	S	歯数	（g）
SRS-4H	SFS-4H	45	M4×P0.7	9	43	47	32	14.0	14	10	9	16	38～43
SRS-5H	SFS-5H		M5×P0.8
SRS-6H	SFS-6H		M6×P1.0
SRS-8H	SFS-8H	70	M8×P1.25	12	52	57	35	15.5	19	14	12	20	117～127
SRS-10H	SFS-10H	85	M10×P1.5	14	64	70	43	20.0	23	16	14	22	210～240
SRS-12H	SFS-12H	95	M12×P1.75	17	70	76	48	20.0	26	19	15	24	330～370
SRS-16H	SFS-16H	115	M16×P2.0	23	86	93	58	25.0	32	23	18	26	560～620

型番	L	カラー
SRS-4	10 15 20 25 30 35 40 45 50	B（ブラック） O（オレンジ） R（レッド） S（シルバー）
SRS-5
SRS-6
SRS-8	15 20 25 30 35 40 45 50 55 60
SRS-10	20 25 30 35 40 45 50 55 60 70 80
SRS-12	20 25 30 40 50 60 70 80
SRS-16	30 40 50 60 70 80

型番	カラー
SFS-4	B（ブラック） O（オレンジ） R（レッド） S（シルバー）
SFS-5
SFS-6
SFS-8
SFS-10
SFS-12
SFS-16

型番	L	カラー
SRS-4H	10 15 20 25 30 40 50	B（ブラック） O（オレンジ） R（レッド） S（シルバー）
SRS-5H
SRS-6H
SRS-8H	15 20 25 30 40 50 60
SRS-10H	20 25 30 40 50 60 80
SRS-12H	25 30 40 50 60 80
SRS-16H	30 40 50 60 80

型番	カラー
SFS-4H	B（ブラック） O（オレンジ） R（レッド） S（シルバー）
SFS-5H
SFS-6H
SFS-8H
SFS-10H
SFS-12H
SFS-16H

使用例

（1）歯止めがはずれるまで、レバーを上に持ち上げて下さい。
（内臓スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。
スプリングの力で戻り、歯止め装置が再びロックされます。

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M8	-	B(ブラック)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	B(ブラック)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M10	-	B(ブラック)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	B(ブラック)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M12	-	B(ブラック)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	O(オレンジ)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	R(レッド)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	S(シルバー)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	B(ブラック)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	O(オレンジ)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	R(レッド)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	S(シルバー)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M16	-	B(ブラック)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	O(オレンジ)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	R(レッド)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	S(シルバー)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	B(ブラック)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	O(オレンジ)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	R(レッド)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	S(シルバー)	58	Hタイプ	115	23	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,197円 ( 1,317円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,297円 ( 1,427円 )	3日目
1,760円 ( 1,936円 )	3日目
1,677円 ( 1,845円 )	3日目
1,677円 ( 1,845円 )	3日目
1,677円 ( 1,845円 )	3日目
1,796円 ( 1,976円 )	3日目
1,796円 ( 1,976円 )	3日目
1,796円 ( 1,976円 )	3日目
1,796円 ( 1,976円 )	3日目
2,020円 ( 2,222円 )	3日目
2,020円 ( 2,222円 )	3日目
2,020円 ( 2,222円 )	3日目
2,020円 ( 2,222円 )	3日目
2,250円 ( 2,475円 )	3日目
2,250円 ( 2,475円 )	3日目
2,250円 ( 2,475円 )	3日目
2,250円 ( 2,475円 )	3日目
2,612円 ( 2,873円 )	3日目
2,612円 ( 2,873円 )	3日目
2,612円 ( 2,873円 )	3日目
2,612円 ( 2,873円 )	3日目
2,828円 ( 3,111円 )	3日目
2,828円 ( 3,111円 )	3日目
2,828円 ( 3,111円 )	3日目
2,828円 ( 3,111円 )	3日目
5,080円 ( 5,588円 )	3日目
5,080円 ( 5,588円 )	3日目
5,080円 ( 5,588円 )	3日目
5,080円 ( 5,588円 )	3日目
5,337円 ( 5,871円 )	3日目
5,337円 ( 5,871円 )	3日目
5,337円 ( 5,871円 )	3日目
5,337円 ( 5,871円 )	3日目
1,340円 ( 1,474円 )	3日目
1,340円 ( 1,474円 )	3日目
1,340円 ( 1,474円 )	3日目
1,340円 ( 1,474円 )	3日目

...

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです。
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。
・従来品に比べより使いやすく、非常にお求め安くなりました。

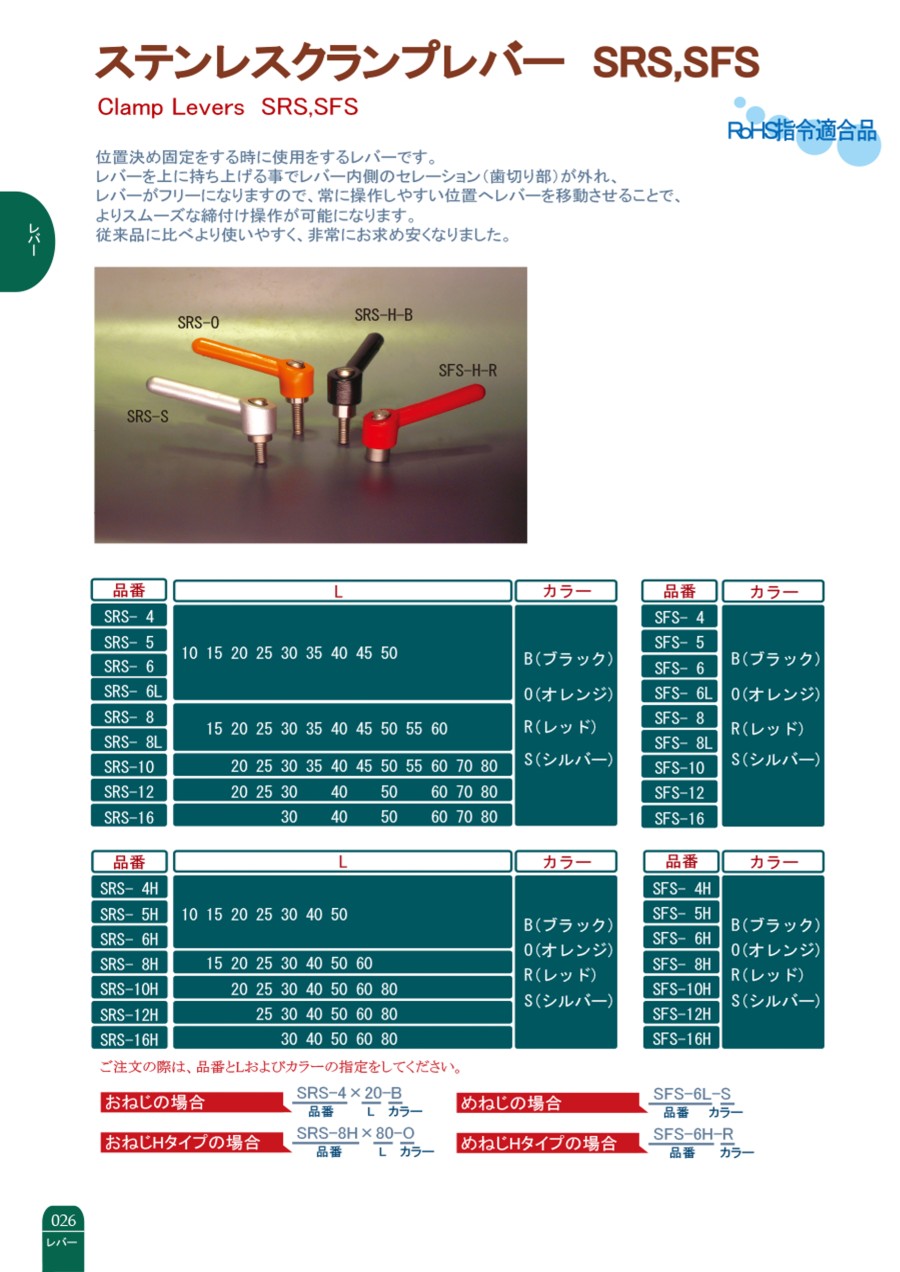

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
