小西製作所

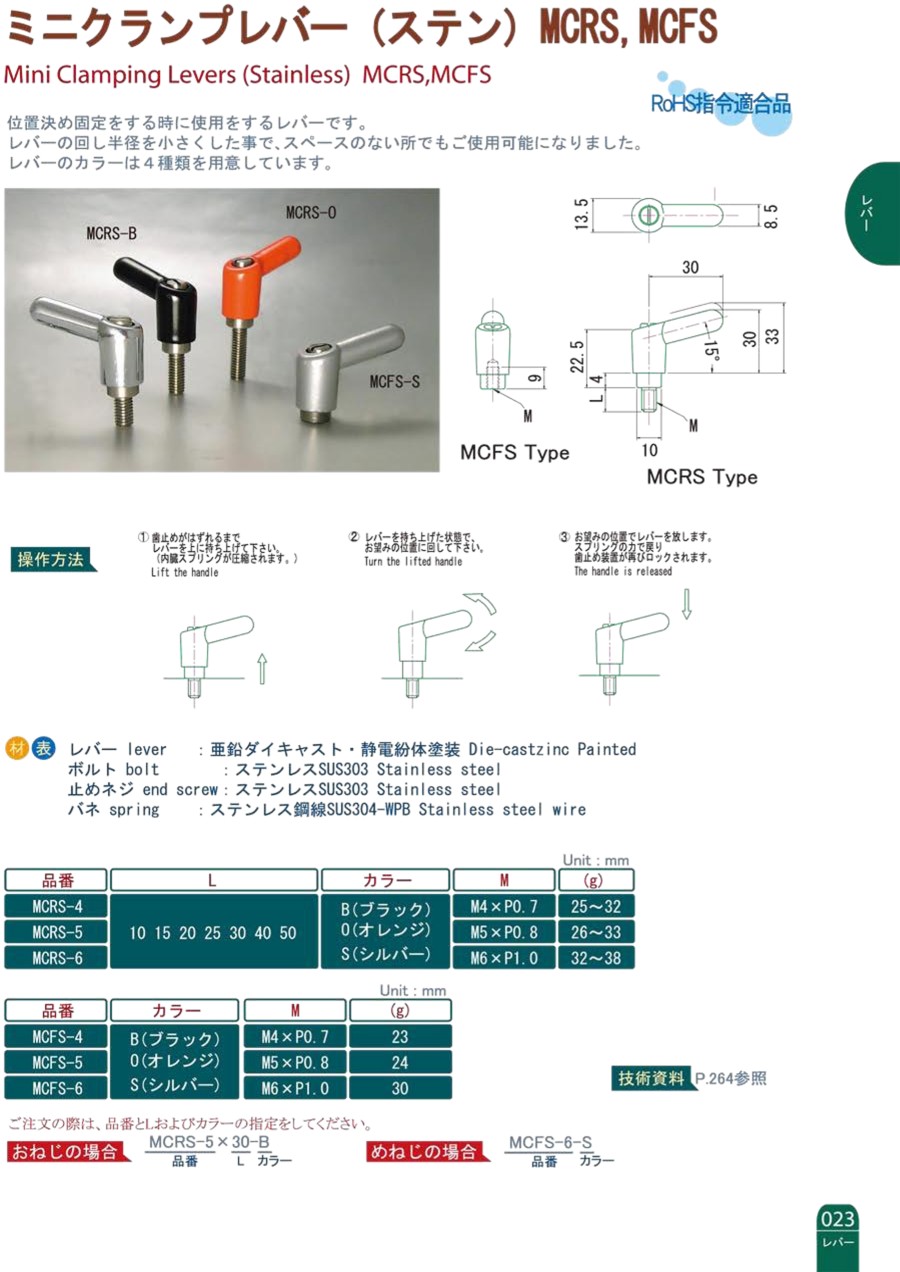

ミニクランプレバー（ステン） MCRS,MCFS

ミニクランプレバー（ステン） MCRS,MCFS
未確定：候補が72型番あります。
数量：

商品情報

外形図

ミニクランプレバー（ステン） MCRS,MCFS 外形図

製品仕様

外観図

ミニクランプレバー（ステン） MCRS,MCFS 外観図

材質／表面処理

  • レバー：亜鉛ダイキャスト／静電紛体塗装
  • ボルト：ステンレス SUS303
  • 止めネジ：ステンレス SUS303
  • バネ：ステンレス鋼線 SUS304-WPB

規格表

単位：mm
型番LカラーM（g）
MCRS-410  15  20  25  30  40  50B（ブラック）
O（オレンジ）
S（シルバー）		M4×P0.725～32
MCRS-5M5×P0.826～33
MCRS-6M6×P1.032～38
単位：mm
型番カラーM（g）
MCFS-4B（ブラック）
O（オレンジ）
S（シルバー）		M4×P0.723
MCFS-5M5×P0.824
MCFS-6M6×P1.030

使用例

操作方法

ミニクランプレバー（ステン） MCRS,MCFS 使用例01

（1）歯止めがはずれるまでレバーを上に持ち上げて下さい。（内蔵スプリングが圧縮されます。）

ミニクランプレバー（ステン） MCRS,MCFS 使用例02

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。

ミニクランプレバー（ステン） MCRS,MCFS 使用例03

（3）お望みの位置でレバーを放します。スプリングの力で戻り、歯止め装置が再びロックされます。

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    MCFS-4-B
    MCFS-4-O
    MCFS-4-S
    MCFS-5-B
    MCFS-5-O
    MCFS-5-S
    MCFS-6-B
    MCFS-6-O
    MCFS-6-S
    MCRS-4X10-B
    MCRS-4X10-O
    MCRS-4X10-S
    MCRS-4X15-B
    MCRS-4X15-O
    MCRS-4X15-S
    MCRS-4X20-B
    MCRS-4X20-O
    MCRS-4X20-S
    MCRS-4X25-B
    MCRS-4X25-O
    MCRS-4X25-S
    MCRS-4X30-B
    MCRS-4X30-O
    MCRS-4X30-S
    MCRS-4X40-B
    MCRS-4X40-O
    MCRS-4X40-S
    MCRS-4X50-B
    MCRS-4X50-O
    MCRS-4X50-S
    MCRS-5X10-B
    MCRS-5X10-O
    MCRS-5X10-S
    MCRS-5X15-B
    MCRS-5X15-O
    MCRS-5X15-S
    MCRS-5X20-B
    MCRS-5X20-O
    MCRS-5X20-S
    MCRS-5X25-B
    MCRS-5X25-O
    MCRS-5X25-S
    MCRS-5X30-B
    MCRS-5X30-O
    MCRS-5X30-S
    MCRS-5X40-B
    MCRS-5X40-O
    MCRS-5X40-S
    MCRS-5X50-B
    MCRS-5X50-O
    MCRS-5X50-S
    MCRS-6X10-B
    MCRS-6X10-O
    MCRS-6X10-S
    MCRS-6X15-B
    MCRS-6X15-O
    MCRS-6X15-S
    MCRS-6X20-B
    MCRS-6X20-O
    MCRS-6X20-S

    接続部 種類

    取付部 サイズ

    最大締付力

    (N)

    カラー

    取付部 長さ

    (mm)

    		最小発注数量
    [めねじ] めねじ
    M4
    -
    B(ブラック)
    9
    1個
    [めねじ] めねじ
    M4
    -
    O(オレンジ)
    9
    1個
    [めねじ] めねじ
    M4
    -
    S(シルバー)
    9
    1個
    [めねじ] めねじ
    M5
    -
    B(ブラック)
    9
    1個
    [めねじ] めねじ
    M5
    -
    O(オレンジ)
    9
    1個
    [めねじ] めねじ
    M5
    -
    S(シルバー)
    9
    1個
    [めねじ] めねじ
    M6
    -
    B(ブラック)
    9
    1個
    [めねじ] めねじ
    M6
    -
    O(オレンジ)
    9
    1個
    [めねじ] めねじ
    M6
    -
    S(シルバー)
    9
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    10
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    10
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    10
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    15
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    15
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    15
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    20
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    20
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    20
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    25
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    25
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    25
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    30
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    30
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    30
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    40
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    40
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    40
    1個
    [おねじ] おねじ
    M4
    2400
    B(ブラック)
    50
    1個
    [おねじ] おねじ
    M4
    2400
    O(オレンジ)
    50
    1個
    [おねじ] おねじ
    M4
    2400
    S(シルバー)
    50
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    10
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    10
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    10
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    15
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    15
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    15
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    20
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    20
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    20
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    25
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    25
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    25
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    30
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    30
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    30
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    40
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    40
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    40
    1個
    [おねじ] おねじ
    M5
    3800
    B(ブラック)
    50
    1個
    [おねじ] おねじ
    M5
    3800
    O(オレンジ)
    50
    1個
    [おねじ] おねじ
    M5
    3800
    S(シルバー)
    50
    1個
    [おねじ] おねじ
    M6
    5000
    B(ブラック)
    10
    1個
    [おねじ] おねじ
    M6
    5000
    O(オレンジ)
    10
    1個
    [おねじ] おねじ
    M6
    5000
    S(シルバー)
    10
    1個
    [おねじ] おねじ
    M6
    5000
    B(ブラック)
    15
    1個
    [おねじ] おねじ
    M6
    5000
    O(オレンジ)
    15
    1個
    [おねじ] おねじ
    M6
    5000
    S(シルバー)
    15
    1個
    [おねじ] おねじ
    M6
    5000
    B(ブラック)
    20
    1個
    [おねじ] おねじ
    M6
    5000
    O(オレンジ)
    20
    1個
    [おねじ] おねじ
    M6
    5000
    S(シルバー)
    20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    3日目
    1,133円
    ( 1,246円 )
    2日目
    1,133円
    ( 1,246円 )
    2日目
    1,189円
    ( 1,308円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,484円
    ( 1,632円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,426円
    ( 1,569円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,497円
    ( 1,647円 )
    3日目
    1,426円
    ( 1,569円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,426円
    ( 1,569円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    3日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
    1,414円
    ( 1,555円 )
    2日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・位置決め固定をする時に使用をするレバーです。
    ・レバーの回し半径を小さくした事で、スペースのない所でもご使用可能になりました。
    ・レバーのカラーは3種類を用意しています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
