小西製作所

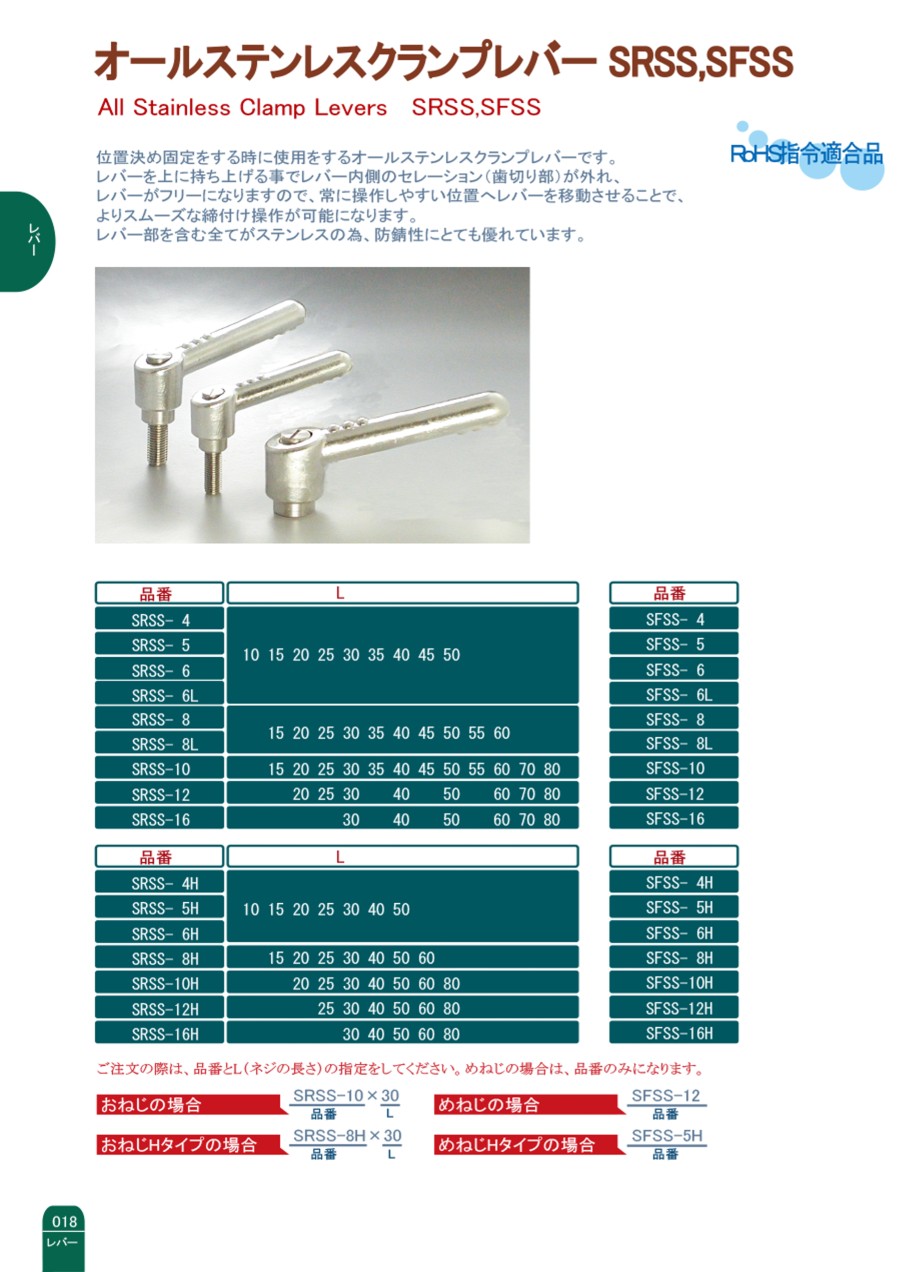

オールステンレスクランプレバー SRSS・SFSS

Name: オールステンレスクランプレバー SRSS・SFSS
Brand: 小西製作所
SKU: 221000542725
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 2,724円～9,433円

税込単価: 2,996円～10,376円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

オールステンレスミラークランプレバー MRSS・MFSS

通常価格(税別)： 2,635円 (税込価格：2,899円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

オールステンレスプッシュオフクランプレバー PCSSM,PCSS

通常価格(税別)： 2,828円 (税込価格：3,111円)

通常出荷日：在庫品1日目

位置決め固定をする時に使用するオールステンレスクランプレバー。【特長】・レバー...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
SCS13
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
レバー角度 (rad)
15
L字クランプレバー形状
止めねじ式
本体表面処理
電解研磨
取付部材質
SUS303
取付部表面処理
なし

未確定：候補が104型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

レバー:ステンレス鋳鋼 SCS13（SUS304相当）、電解研磨
ボルト:ステンレス鋼 SUS303
止めねじ:ステンレス鋼 SUS303
バネ:ステンレス鋼線 SUS304-WPB

規格表

品番	品番	R	M	T	H1	H2	H	l	D	d	D1	歯数	(g)
SRSS-4	SFSS-4	40	M4×P0.7	9	32.5	36.5	21.5	6.5	15	10	9	16	33～38
SRSS-5	SFSS-5		M5×P0.8
SRSS-6	SFSS-6		M6×P1.0
SRSS-8	SFSS-8	65	M8×P1.25	12	42.5	46.5	24.5	5.5	21	14	12	20	110～120
SRSS-10	SFSS-10	80	M10×P1.5	14	57.0	61.0	33.0	10.0	25	16	16	22	200～230
SRSS-12	SFSS-12	95	M12×P1.75	17	63.5	67.5	36.5	8.5	28	19	18	24	310～350
SRSS-16	SFSS-16	115	M16×P2.0	23	78.5	82.5	44.5	10.5	33	23	21	26	510～570

品番	品番	R	M	T	H1	H2	H	l	D	d	D1	歯数	(g)
SRSS-4H	SFSS-4H	40	M4×P0.7	9	42.5	46.5	31.5	16.5	15	10	9	16	38～43
SRSS-5H	SFSS-5H		M5×P0.8
SRSS-6H	SFSS-6H		M6×P1.0
SRSS-8H	SFSS-8H	65	M8×P1.25	12	52.5	56.5	34.5	15.5	21	14	12	20	117～127
SRSS-10H	SFSS-10H	80	M10×P1.5	14	67.0	71.0	43.0	20.0	25	16	16	22	210～240
SRSS-12H	SFSS-12H	95	M12×P1.75	17	75.0	79.0	48.0	20.0	28	19	18	24	330～370
SRSS-16H	SFSS-16H	115	M16×P2.0	23	93.0	97.0	59.0	25.0	33	23	21	26	560～620

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	21.5	標準	40	9	1個
[めねじ] めねじ	M4	-	31.5	Hタイプ	40	9	1個
[めねじ] めねじ	M5	-	21.5	標準	40	9	1個
[めねじ] めねじ	M5	-	31.5	Hタイプ	40	9	1個
[めねじ] めねじ	M6	-	21.5	標準	40	9	1個
[めねじ] めねじ	M6	-	31.5	Hタイプ	40	9	1個
[めねじ] めねじ	M8	-	24.5	標準	65	12	1個
[めねじ] めねじ	M8	-	34.5	Hタイプ	65	12	1個
[めねじ] めねじ	M10	-	33	標準	80	14	1個
[めねじ] めねじ	M10	-	43	Hタイプ	80	14	1個
[めねじ] めねじ	M12	-	36.5	標準	95	17	1個
[めねじ] めねじ	M12	-	48	Hタイプ	95	17	1個
[めねじ] めねじ	M16	-	44.5	標準	115	23	1個
[めねじ] めねじ	M16	-	59	Hタイプ	115	23	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	10	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	15	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	20	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	25	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	30	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	40	1個
[おねじ] おねじ	M4	1800	31.5	Hタイプ	40	50	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	10	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	15	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	20	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	25	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	30	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	40	1個
[おねじ] おねじ	M4	1800	21.5	標準	40	50	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	10	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	15	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	20	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	25	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	30	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	40	1個
[おねじ] おねじ	M5	3100	31.5	Hタイプ	40	50	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	10	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	15	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	20	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	25	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	30	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	40	1個
[おねじ] おねじ	M5	3100	21.5	標準	40	50	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	10	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	15	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	20	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	25	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	30	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	40	1個
[おねじ] おねじ	M6	4500	31.5	Hタイプ	40	50	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	10	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	15	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	20	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	25	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	30	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	40	1個
[おねじ] おねじ	M6	4500	21.5	標準	40	50	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	15	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	20	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	25	1個
[おねじ] おねじ	M8	9500	34.5	Hタイプ	65	30	1個

通常単価(税別) (税込単価)	通常出荷日

2,724円 ( 2,996円 )	3日目
2,813円 ( 3,094円 )	3日目
2,724円 ( 2,996円 )	3日目
3,620円 ( 3,982円 )	3日目
2,941円 ( 3,235円 )	3日目
2,813円 ( 3,094円 )	3日目
3,907円 ( 4,298円 )	3日目
3,901円 ( 4,291円 )	3日目
4,722円 ( 5,194円 )	3日目
4,716円 ( 5,188円 )	3日目
5,915円 ( 6,507円 )	3日目
6,042円 ( 6,646円 )	3日目
9,273円 ( 10,200円 )	3日目
9,433円 ( 10,376円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,306円 ( 3,637円 )	3日目
3,306円 ( 3,637円 )	3日目
3,306円 ( 3,637円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,306円 ( 3,637円 )	3日目
3,306円 ( 3,637円 )	3日目
3,306円 ( 3,637円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,166円 ( 3,483円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	9日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,211円 ( 3,532円 )	3日目
3,306円 ( 3,637円 )	3日目
3,398円 ( 3,738円 )	3日目
3,306円 ( 3,637円 )	3日目
3,166円 ( 3,483円 )	2日目
3,166円 ( 3,483円 )	在庫品1日目当日出荷可能
3,166円 ( 3,483円 )	2日目
3,166円 ( 3,483円 )	9日目
3,211円 ( 3,532円 )	2日目
3,211円 ( 3,532円 )	2日目
3,211円 ( 3,532円 )	2日目
4,059円 ( 4,465円 )	3日目
4,059円 ( 4,465円 )	3日目
4,059円 ( 4,465円 )	3日目
4,059円 ( 4,465円 )	3日目

基本情報

基本情報

位置決め固定をする時に使用するオールステンレスクランプレバー。
【特長】
・レバーを持ち上げると内側のセレーション（歯切り部）が外れレバーがフリーになる。
・常に操作しやすい位置へレバーを移動させ、スムーズな締付け操作が可能。
・レバー部を含む全てがステンレスの為、優れた防錆性。
【用途】
・治具の締付け、緩め用に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

小西製作所
クランプレバーインチネジKRIN・ミリ左ネジKRL
左ネジ対応のクランプレバーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オールステンレスクランプレバー SRSS・SFSSのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置用

満足度：5.02023/06/07

自社装置の摺動部で固定用として使用していますが、使用上、特に問題はありません。

0人が参考にしています。

食品製造装置の段取り替えで使用

満足度：5.02020/07/15

食品製造装置に使用しました。工程の段取り替えで、このクランプレバーで緩めて部品をはずし取り替える際に使用します。設計通り...もっと読む

0人が参考にしています。
