小西製作所

パームグリップアクシャルベアリングタイプ ACKL、ACKF

カタログ |

通常単価(税別): 4,275円～6,782円

税込単価: 4,703円～7,460円

通常出荷日：3日目

座面の摩擦を減少させる事で同じサイズのノブと比較して半分の力で同等の締付け力が得られます。締付け座面が...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

小西製作所

通常出荷日：3 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・表面処理

ノブ：黒色ナイロン樹脂PA6
ネジ：鋼材SUM22L・四三酸化鉄皮膜
スラストベアリング：鋼材SUM22L
ボール：ベアリング鋼球SUJ2

使用温度

max 80℃、min -20℃

規格表

おねじタイプ

単位：mm

型番	M	L	D	H	d	h	（g）
ACKL-6×15	M6×P1.0	15	40	27	24	15.0	44
ACKL-6×25	M6×P1.0	25	40	27	24	15.0	46
ACKL-8×20	M8×P1.25	20	50	34	25	22.5	74
ACKL-8×35	M8×P1.25	35	50	34	25	22.5	80
ACKL-10×30	M10×P1.5	30	63	41	30	26.5	128
ACKL-10×40	M10×P1.5	40	63	41	30	26.5	134
ACKL-12×30	M12×P1.75	30	80	53	35	33.0	248
ACKL-12×50	M12×P1.75	50	80	53	35	33.0	266

めねじタイプ

単位：mm

型番	M	T	D	H	d	h	（g）
ACKF-6	M6×P1.0	12.5	40	27	24	15.0	28
ACKF-8	M8×P1.25	14.0	50	34	25	22.5	59
ACKF-10	M10×P1.5	18.0	63	41	30	26.5	86
ACKF-12	M12×P1.75	26.5	80	53	35	33.0	164

型番リスト

表示件数

型番

取付部の種類

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

おねじ先端加工

めねじ・丸穴加工

最小発注数量

めねじ(段付)	M8	14	40.1～50	50	34	-	止まり穴	1個
めねじ(段付)	M10	18	50.1～70	63	41	-	止まり穴	1個
めねじ(段付)	M12	26.5	70.1～	80	53	-	止まり穴	1個
おねじ(段付)	M6	25	30.1～40	40	27	なし	-	1個
おねじ(段付)	M8	20	40.1～50	50	34	なし	-	1個
おねじ(段付)	M8	35	40.1～50	50	34	なし	-	1個
おねじ(段付)	M10	30	50.1～70	63	41	なし	-	1個
おねじ(段付)	M10	40	50.1～70	63	41	なし	-	1個
おねじ(段付)	M12	30	70.1～	80	53	なし	-	1個
おねじ(段付)	M12	50	70.1～	80	53	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,275円 ( 4,703円 )	3日目
5,075円 ( 5,583円 )	3日目
6,115円 ( 6,727円 )	3日目
4,686円 ( 5,155円 )	3日目
5,169円 ( 5,686円 )	3日目
5,075円 ( 5,583円 )	3日目
5,835円 ( 6,419円 )	3日目
5,994円 ( 6,593円 )	3日目
6,640円 ( 7,304円 )	3日目
6,782円 ( 7,460円 )	3日目

詳細情報

基本情報

基本情報

座面の摩擦を減少させる事で同じサイズのノブと比較して半分の力で同等の締付け力が得られます。
締付け座面が回転しない為、ワークに傷がつきません。
座面の内部にアクシャルベアリングを採用しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

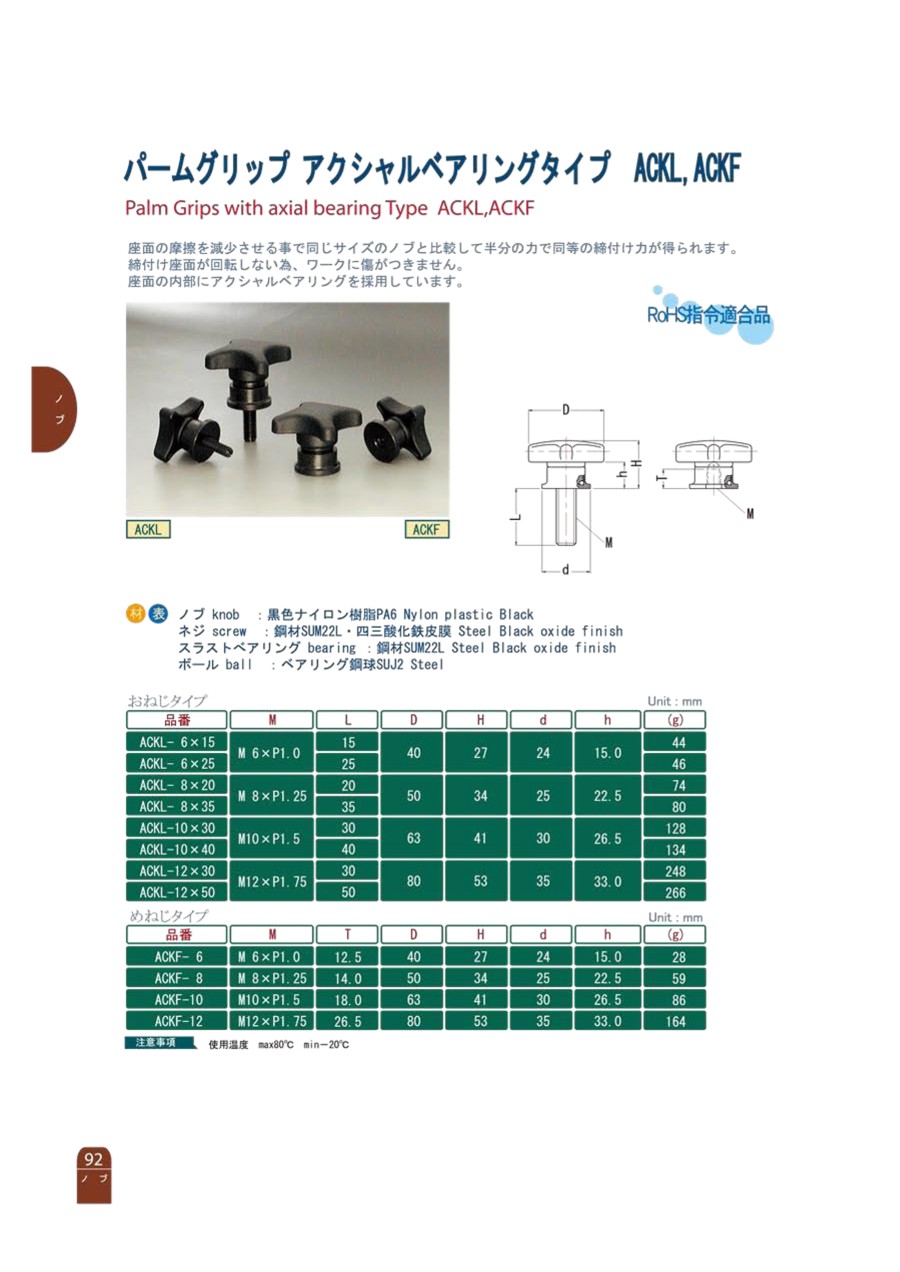

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
