小西製作所

ウィングスクリュー WN,WN-sus

カタログ |

数量スライド割引

通常単価(税別): 333円～972円

税込単価: 366円～1,069円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：3 日目

艶消し黒色ナイロン樹脂製の雌ネジです。ネジ部は黄銅製とステンレス製があります。...

本体種類
蝶型・バー形
取付部の種類
めねじ(段付)
本体材質
黒色ナイロン樹脂PA6
付加機能
なし
側面部加工
なし
めねじ・丸穴加工
止まり穴
止めねじ加工
なし
本体表面処理
なし
取付部表面処理
なし

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

材質

ノブ：黒色ナイロン樹脂PA
ネジ：黄銅C3604B
ネジ：ステンレスSUS303

使用温度

max 80℃、min -20℃

規格表

単位：mm

型番	M	T	D	d	H	h	（g）
WN-5	M5×P0.8	10	35	15.5	18	10	4
WN-5-sus	M5×P0.8						4
WN-6	M6×P1.0						7
WN-6-sus	M6×P1.0						7
WN-8	M8×P1.25	16	45	20.0	24	13	8
WN-8-sus	M8×P1.25						8
WN-10	M10×P1.5						10
WN-10-sus	M10×P1.5						10

型番リスト

表示件数

型番

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

取付部材質

最小発注数量

M5	10	30.1～40	35	18	黄銅C3604B	1個
M5	10	30.1～40	35	18	ステンレスSUS303	1個
M6	10	30.1～40	35	18	黄銅C3604B	1個
M6	10	30.1～40	35	18	ステンレスSUS303	1個
M8	16	40.1～50	45	24	黄銅C3604B	1個
M8	16	40.1～50	45	24	ステンレスSUS303	1個
M10	16	40.1～50	45	24	黄銅C3604B	1個

通常単価(税別) (税込単価)	通常出荷日

333円 ( 366円 )	3日目
628円 ( 691円 )	3日目
360円 ( 396円 )	3日目
671円 ( 738円 )	3日目
410円 ( 451円 )	3日目
972円 ( 1,069円 )	3日目
410円 ( 451円 )	3日目

詳細情報

基本情報

基本情報

艶消し黒色ナイロン樹脂製の雌ネジです。ネジ部は黄銅製とステンレス製があります。御使用温度 max80℃ min-20℃。

カタログ

商品TOP

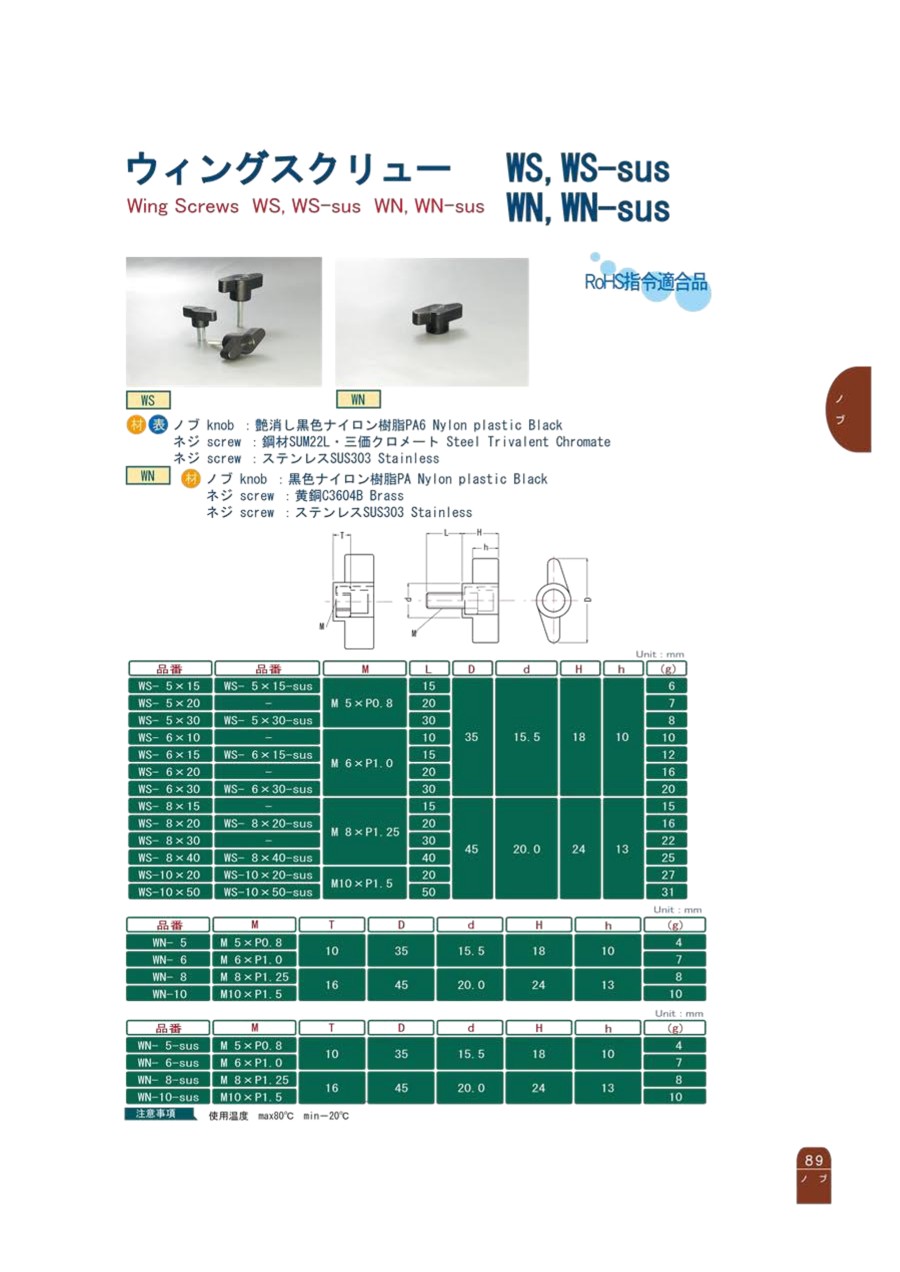

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
