小西製作所

ティーハンドル TH

カタログ |

数量スライド割引

通常単価(税別): 1,355円～1,999円

税込単価: 1,491円～2,199円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：2 日目

【特長】・指に引っ掛かりやすいデザインです。・引張りあげる操作を必要とする場合...

本体種類
蝶型・バー形
取付部の種類
センター穴
取付部径(mm)
6
本体材質
黒色フェノール樹脂
付加機能
なし
側面部加工
なし
めねじ・丸穴加工
止まり穴
止めねじ加工
なし
本体表面処理
なし
取付部材質
鋼材SUM22L
取付部表面処理
三価クロメート

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

材質・表面処理

ノブ：黒色フェノール樹脂
ネジ：鋼材SUM22L・三価クロメート

使用温度

max 110℃、min -20℃

規格表

単位：mm

型番	D	D1	d（H8）	l	H	d1	d2	h	h1	（g）
TH-70	69	19	6	25	40	12	11	16	34	37
TH-80	79	22		25	44	16	13	18	36	66
TH-95	95	26		30	50	18	15	19	41	102

型番リスト

表示件数

型番

TH-70

TH-80

TH-95

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

最小発注数量

25	50.1～70	69	40	1個
25	70.1～	79	44	1個
30	70.1～	95	50	1個

通常単価(税別) (税込単価)	通常出荷日

1,355円 ( 1,491円 )	2日目
1,722円 ( 1,894円 )	2日目
1,999円 ( 2,199円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・指に引っ掛かりやすいデザインです。
・引張りあげる操作を必要とする場合に選定して下さい。

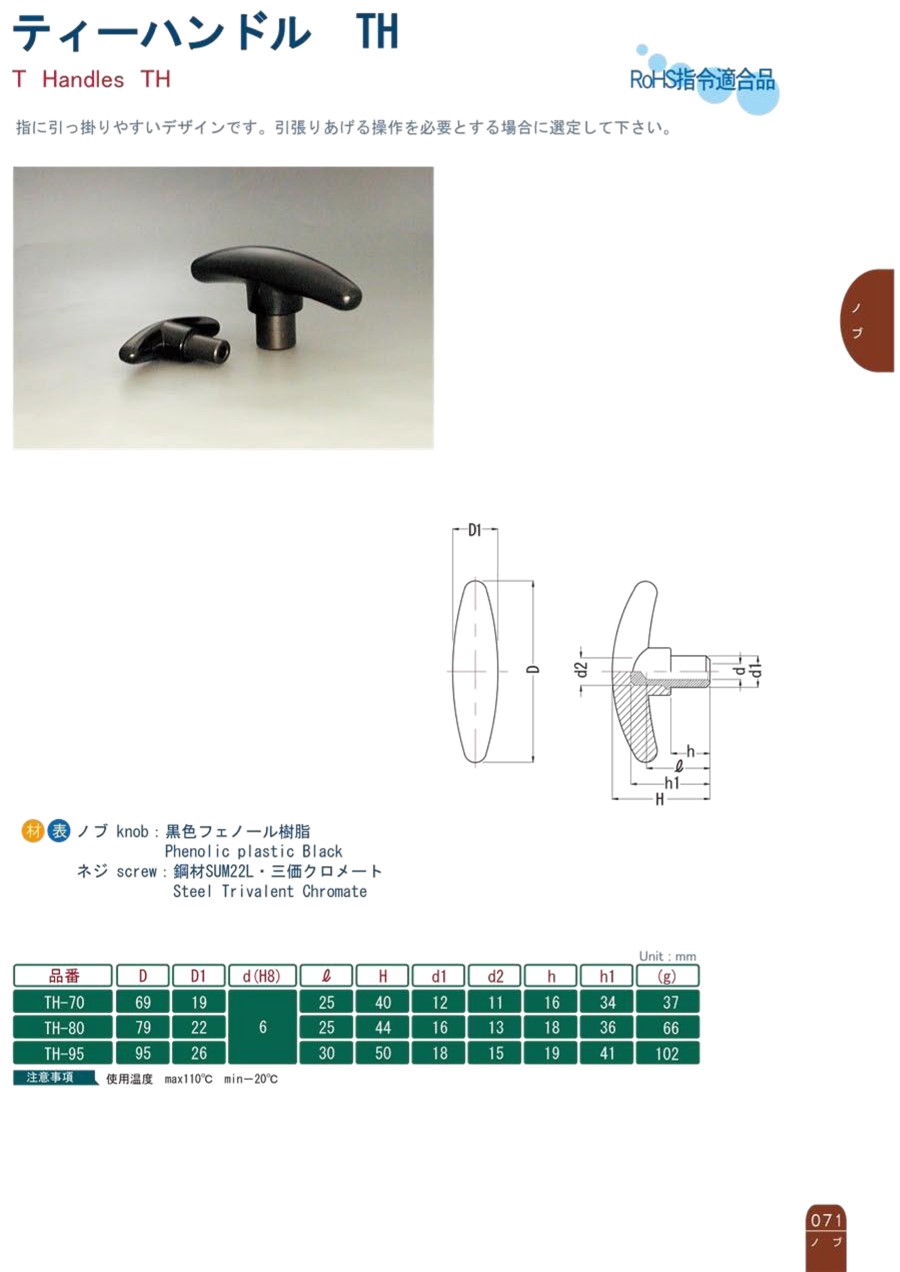

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
