小西製作所

ロングナールドノブ LKF

カタログ |

数量スライド割引

通常単価(税別): 438円～621円

税込単価: 482円～683円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：在庫品1日目

黒色フェノール樹脂製で雌ネジ仕様で表面は艶やかで美しいノブです。ボス部が少し長...

本体種類
円形
円形種類
標準
取付部の種類
めねじ(段付)
本体材質
黒色フェノール樹脂
付加機能
なし
側面部加工
ディンプル
めねじ・丸穴加工
止まり穴
止めねじ加工
なし
本体表面処理
なし
取付部材質
黄銅C3604B
取付部表面処理
なし

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

材質

ノブ：黒色フェノール樹脂
ネジ：黄銅C3604B

規格表

単位：mm

型番	D	M	l	d	H	h	h1	（g）
LKF-20	21	M6×P1.0	16	13	25	12	0.3	11
LKF-25	26	M8×P1.25	20	16	28	15		19
LKF-30	31	M10×P1.5	17	19	32	17		29

型番リスト

表示件数

型番

LKF-20

LKF-25

LKF-30

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

最小発注数量

M6	16	20.1～30	21	25	1個
M8	20	20.1～30	26	28	1個
M10	17	30.1～40	31	32	1個

通常単価(税別) (税込単価)	通常出荷日

438円 ( 482円 )	2日目
621円 ( 683円 )	2日目
579円 ( 637円 )	2日目

詳細情報

基本情報

基本情報

黒色フェノール樹脂製で雌ネジ仕様で表面は艶やかで美しいノブです。ボス部が少し長く摘み易いノブです。御使用温度 max110℃ min-20℃。

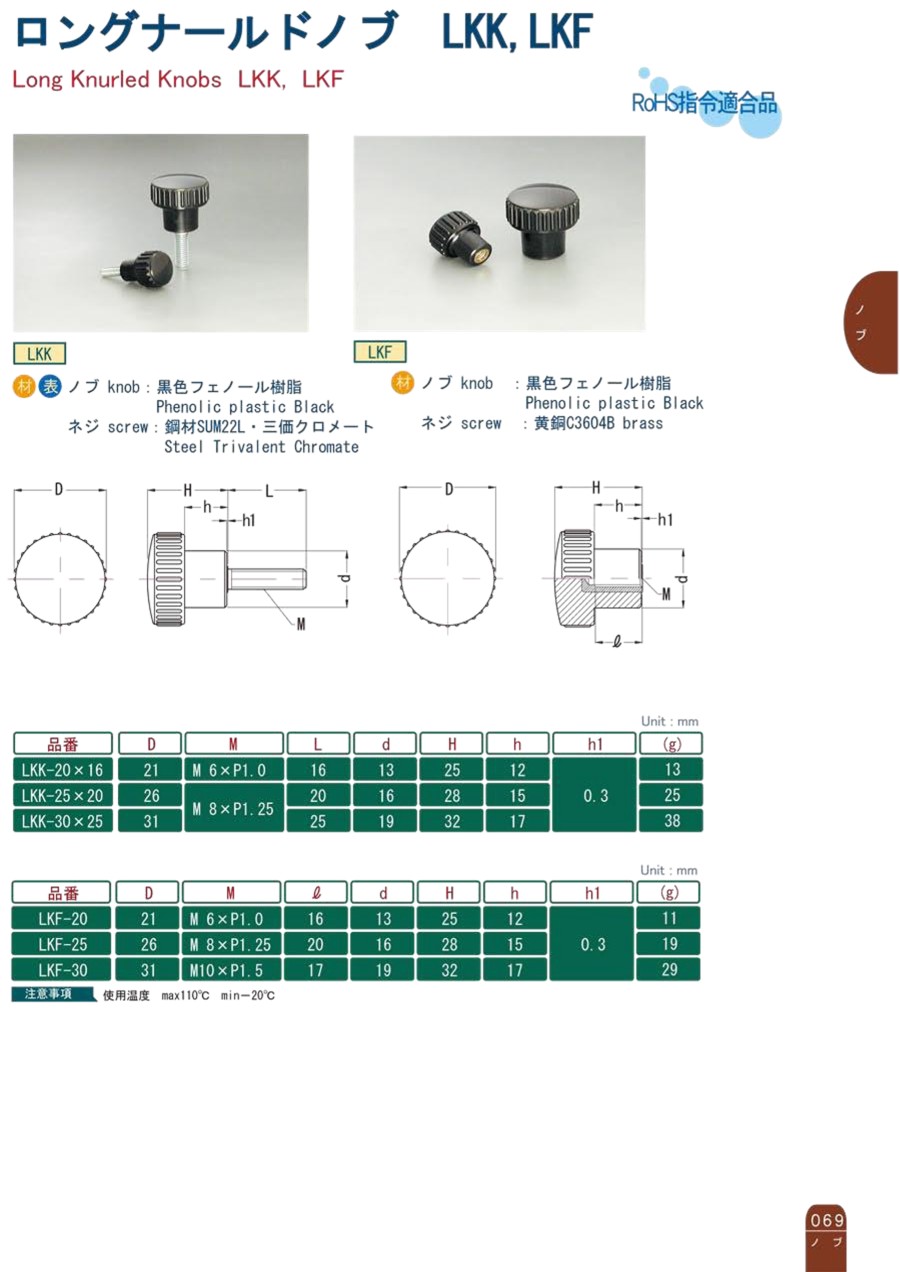

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
