小西製作所

タップドブラインドノブ BTK

タップドブラインドノブ BTK
通常単価(税別)
511円～2,044円
税込単価
562円～2,248円
通常出荷日：2日目

黒色フェノール樹脂製で表面は艶やかで美しいノブです。 御使用温度 max110℃ min-20℃。

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

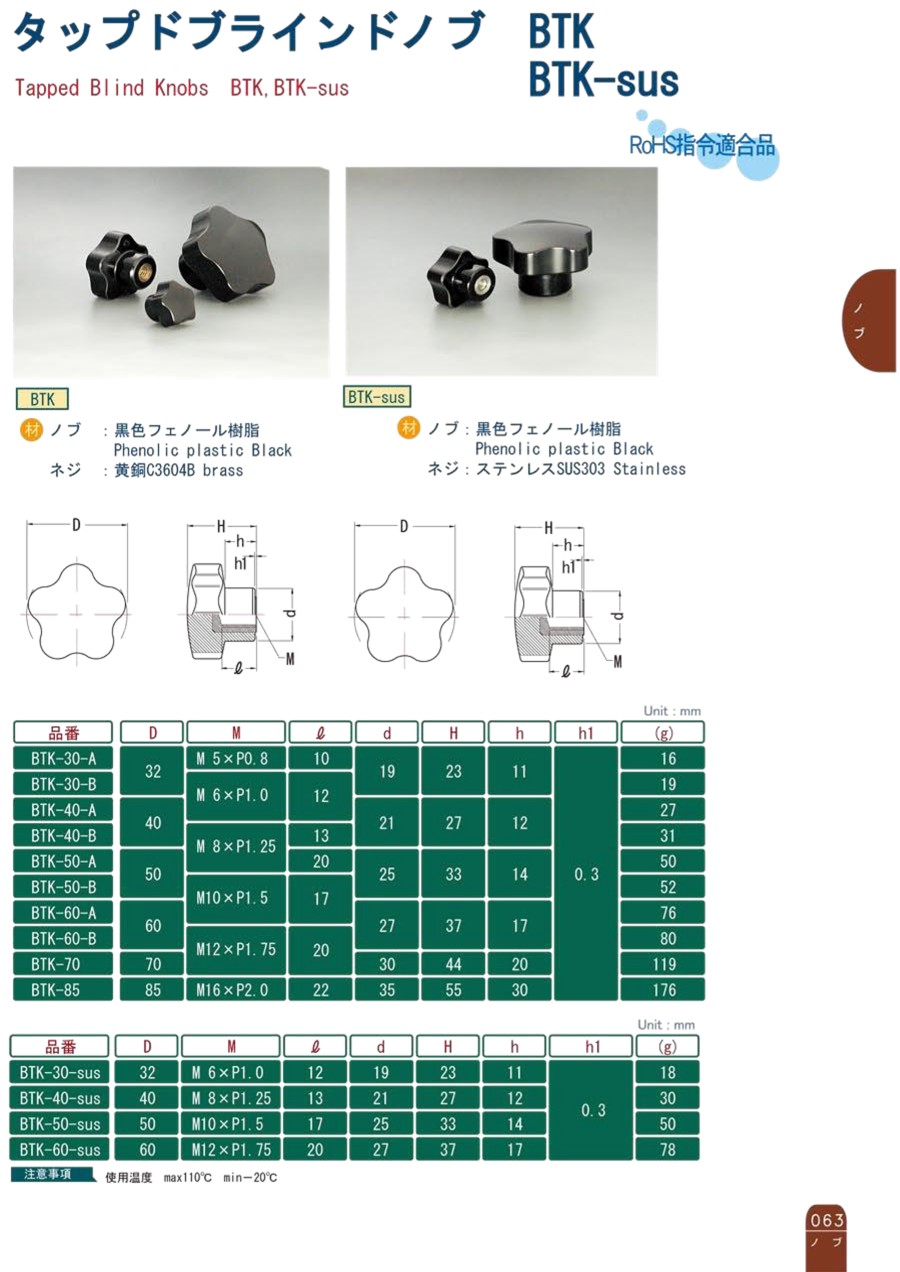

タップドブラインドノブ BTK 外形図

製品仕様

外観図

タップドブラインドノブ BTK 外観図

材質

  • ノブ：黒色フェノール樹脂
  • ネジ：黄銅C3604B

規格表

単位：mm
型番DMldHhh1（g）
BTK-30-A32M5×P0.8101923110.316
BTK-30-BM6×P1.01219
BTK-40-A4021271227
BTK-40-BM8×P1.251331
BTK-50-A502025331450
BTK-50-BM10×P1.51752
BTK-60-A6027371776
BTK-60-BM12×P1.752080
BTK-7070304420119
BTK-8585M16×P2.022355530176

型番リスト

表示件数
  • 1
    • 型番
    BTK-30-A
    BTK-30-B
    BTK-40-A
    BTK-40-B
    BTK-50-A
    BTK-50-B
    BTK-60-A
    BTK-60-B
    BTK-70
    BTK-85

    取付部 径(mm)

    取付部　長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    ノブ 高さ

    (mm)

    		最小発注数量
    M5
    10
    30.1～40
    32
    23
    1個
    M6
    12
    30.1～40
    32
    23
    1個
    M6
    12
    30.1～40
    40
    27
    1個
    M8
    13
    30.1～40
    40
    27
    1個
    M8
    20
    40.1～50
    50
    33
    1個
    M10
    17
    40.1～50
    50
    33
    1個
    M10
    17
    50.1～70
    60
    37
    1個
    M12
    20
    50.1～70
    60
    37
    1個
    M12
    20
    50.1～70
    70
    44
    1個
    M16
    22
    70.1～
    85
    55
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    581円
    ( 639円 )
    2日目
    511円
    ( 562円 )
    2日目
    677円
    ( 745円 )
    2日目
    585円
    ( 644円 )
    2日目
    782円
    ( 860円 )
    2日目
    717円
    ( 789円 )
    2日目
    862円
    ( 948円 )
    2日目
    933円
    ( 1,026円 )
    2日目
    1,197円
    ( 1,317円 )
    2日目
    2,044円
    ( 2,248円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    黒色フェノール樹脂製で表面は艶やかで美しいノブです。 御使用温度 max110℃ min-20℃。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タップドブラインドノブ BTKのレビュー
    5平均満足度：5.01件のレビュー
    外販製品付帯部品として使用
    5
    満足度：5.02020/03/24
    得意先様へ既導入済み設備の操作部位取っ手が経年劣化したため、置換部品として購入しました。既存利用の商品が既に廃番となって...もっと読む
    0人が参考にしています。
    1件全て見る
