小西製作所

ステンレス製ハンドノブ ZS・ZS-T

Name: ステンレス製ハンドノブ ZS・ZS-T
Brand: 小西製作所
SKU: 221000542208
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,597円～4,801円

税込単価: 1,757円～5,281円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

セブンロブノブ SLK・SLK-sus

通常価格(税別)： 176円 (税込価格：194円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

ハンドノブ Z、Z-T

通常価格(税別)： 658円 (税込価格：724円)

通常出荷日：在庫品1日目

ステンレス製で腐食の心配がなく、食品機械・屋外設置の機器に最適なノブ。【特長】...

詳細情報を確認する

本体種類
角形
角型種類
多角形
本体材質
ステンレスSCS13
付加機能
なし
側面部加工
なし
止めねじ加工
なし
本体表面処理
電解研磨
取付部材質
ステンレスSCS13

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質: ステンレスSCS13
表面処理: 電解研磨

規格表

単位:mm

型番	D	d	L	H	h	T	M	(g)
ZS-32-C	32	12	21	22	11.0	10	-	65
ZS-32-M5							M5×P0.8	63
ZS-32-M6							M6×P1.0	63
ZS-40-C	40	15	24	25	11.0	13	-	110
ZS-40-M8	40	15	24	25	11.0	13	M8×P1.25	107
ZS-50-C	50	19	30	32	14.5	17	-	210
ZS-50-M10	50	19	30	32	14.5	17	M10×P1.5	205
ZS-63-C	63	24	37	40	17.5	22	-	400
ZS-63-M12	63	24	37	40	17.5	22	M12×P1.75	390
ZS-32-M5×T	32	12	21	22	11.0	15,20 25,30	M5×P0.8	70～
ZS-32-M6×T	32	12	21	22	11.0	15,20 25,30	M6×P1.0	70～
ZS-40-M8×T	40	15	24	25	11.0	20,25,30,40,50	M8×P1.25	130～
ZS-50-M10×T	50	19	30	32	14.5	20,25,30,40,50	M10×P1.5	240～
ZS-63-M12×T	63	24	37	40	17.5	25,30,40,50	M12×P1.75	420～

型番リスト

表示件数

型番

取付部の種類

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

おねじ先端加工

めねじ・丸穴加工

最小発注数量

[その他] 無垢	-	-	30.1～40	32	22	-	-	1個
めねじ(段付)	M5	10	30.1～40	32	22	-	止まり穴	1個
おねじ(段付)	M5	15	30.1～40	32	22	なし	-	1個
おねじ(段付)	M5	20	30.1～40	32	22	なし	-	1個
おねじ(段付)	M5	25	30.1～40	32	22	なし	-	1個
おねじ(段付)	M5	30	30.1～40	32	22	なし	-	1個
めねじ(段付)	M6	10	30.1～40	32	22	-	止まり穴	1個
おねじ(段付)	M6	15	30.1～40	32	22	なし	-	1個
おねじ(段付)	M6	20	30.1～40	32	22	なし	-	1個
おねじ(段付)	M6	25	30.1～40	32	22	なし	-	1個
おねじ(段付)	M6	30	30.1～40	32	22	なし	-	1個
[その他] 無垢	-	-	30.1～40	40	25	-	-	1個
めねじ(段付)	M8	13	30.1～40	40	25	-	止まり穴	1個
おねじ(段付)	M8	20	30.1～40	40	25	なし	-	1個
おねじ(段付)	M8	25	30.1～40	40	25	なし	-	1個
おねじ(段付)	M8	30	30.1～40	40	25	なし	-	1個
おねじ(段付)	M8	40	30.1～40	40	25	なし	-	1個
おねじ(段付)	M8	50	30.1～40	40	25	なし	-	1個
[その他] 無垢	-	-	40.1～50	50	32	-	-	1個
めねじ(段付)	M10	17	40.1～50	50	32	-	止まり穴	1個
おねじ(段付)	M10	20	40.1～50	50	32	なし	-	1個
おねじ(段付)	M10	25	40.1～50	50	32	なし	-	1個
おねじ(段付)	M10	30	40.1～50	50	32	なし	-	1個
おねじ(段付)	M10	40	40.1～50	50	32	なし	-	1個
おねじ(段付)	M10	50	40.1～50	50	32	なし	-	1個
[その他] 無垢	-	-	50.1～70	63	40	-	-	1個
めねじ(段付)	M12	22	50.1～70	63	40	-	止まり穴	1個
おねじ(段付)	M12	25	50.1～70	63	40	なし	-	1個
おねじ(段付)	M12	30	50.1～70	63	40	なし	-	1個
おねじ(段付)	M12	40	50.1～70	63	40	なし	-	1個
おねじ(段付)	M12	50	50.1～70	63	40	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	3日目
1,697円 ( 1,867円 )	3日目
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	3日目
2,340円 ( 2,574円 )	3日目
2,456円 ( 2,702円 )	3日目
1,654円 ( 1,819円 )	3日目
2,340円 ( 2,574円 )	在庫品1日目当日出荷可能
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	3日目
2,340円 ( 2,574円 )	3日目
1,887円 ( 2,076円 )	3日目
2,124円 ( 2,336円 )	3日目
2,774円 ( 3,051円 )	在庫品1日目当日出荷可能
2,774円 ( 3,051円 )	在庫品1日目当日出荷可能
2,774円 ( 3,051円 )	3日目
2,774円 ( 3,051円 )	3日目
2,774円 ( 3,051円 )	9日目
2,502円 ( 2,752円 )	10日目
2,802円 ( 3,082円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	3日目
3,580円 ( 3,938円 )	3日目
3,510円 ( 3,861円 )	3日目
3,510円 ( 3,861円 )	3日目
4,237円 ( 4,661円 )	3日目
4,437円 ( 4,881円 )	3日目
4,573円 ( 5,030円 )	3日目
4,573円 ( 5,030円 )	3日目
4,801円 ( 5,281円 )	3日目
4,573円 ( 5,030円 )	3日目

詳細情報

基本情報

基本情報

ステンレス製で腐食の心配がなく、食品機械・屋外設置の機器に最適なノブ。
【特長】
・ロストワックスにて製造をしたステンレス製ハンドノブ。
・ボス中央にタップ加工をしたものと無垢のものがある。
【用途】
・治具の締付け、緩め用に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

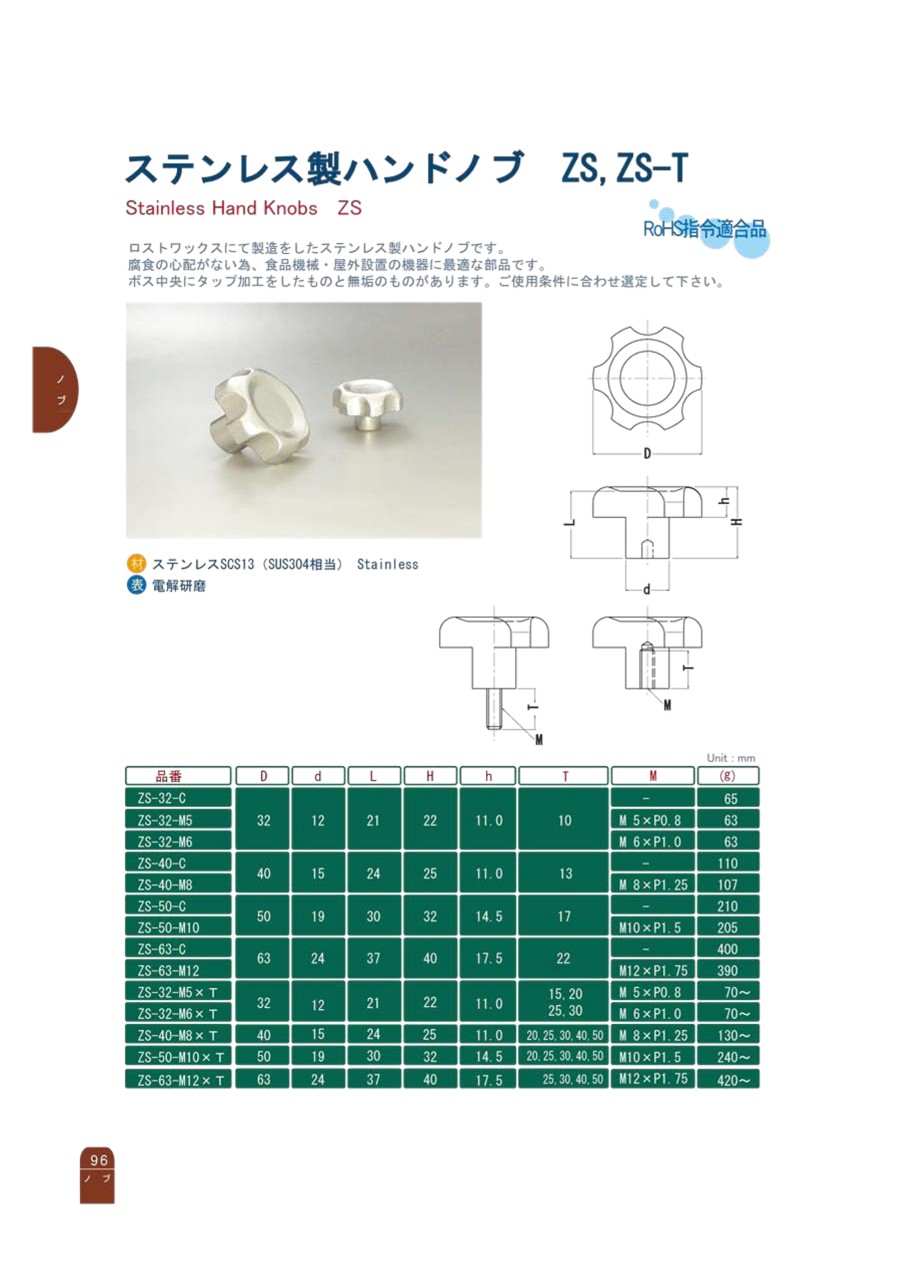

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

小西製作所
ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus
外周に縦目ローレットがあるノブです。
小西製作所
ハンドノブ Z、Z-T
JIS B2603-4号相当の鋳鉄製で丈夫なノブです。腐食の心配がない場合は、ステンレス製と比し安価です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
